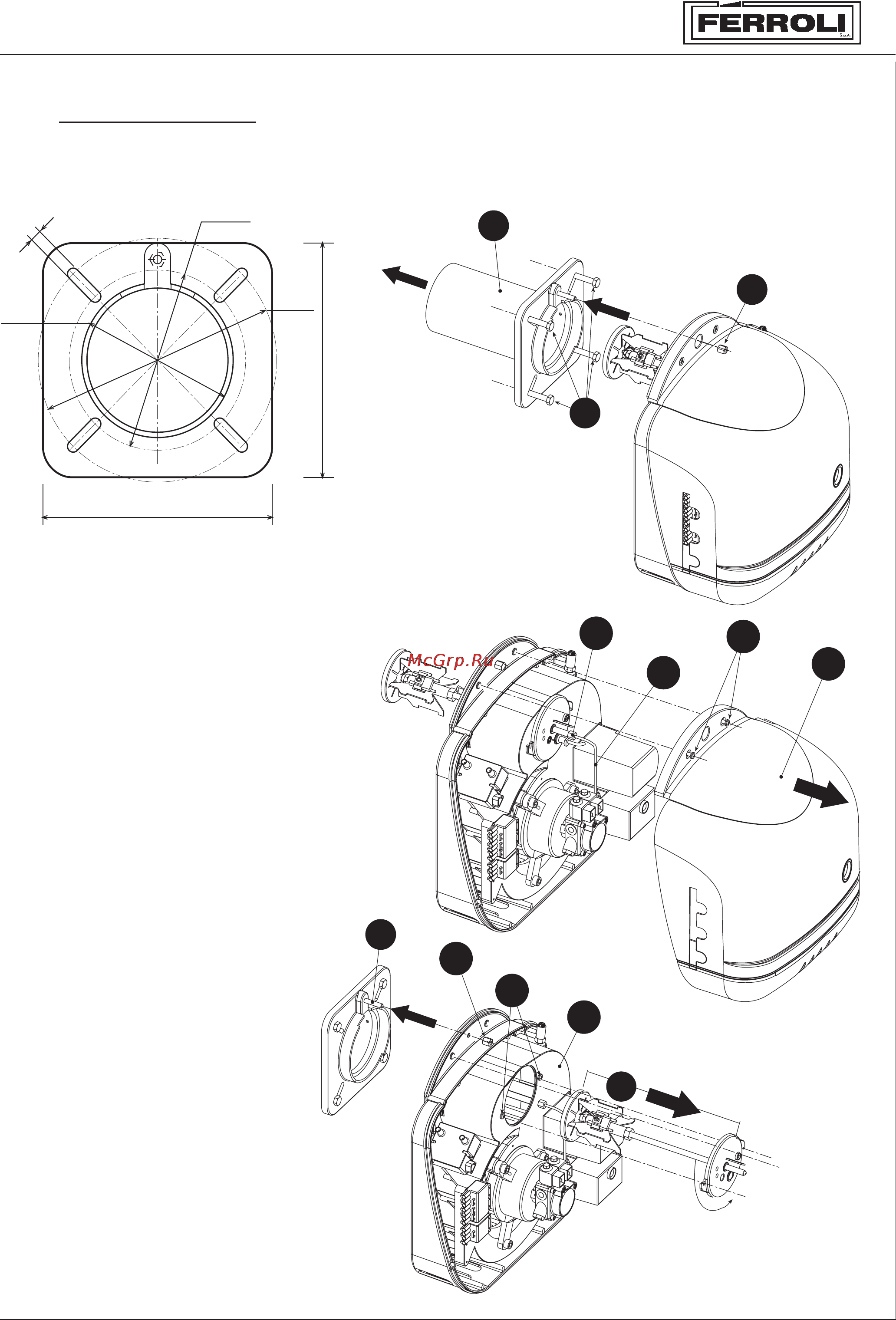

SUN 620 ГЕННОН Крепление к котлу Фланец горелки Рис 2а Порядок сборки 1 В соответствии с размерами указанными на Рис 2а просверли те плиту закрывающую топку котла 2 Открутите гайку В что бы отсоединить фланец наконечник А горелки от ее корпуса 3 Винтом закрепите С фланец наконечник А горелки на корпусе котла 4 Снимите кожух горелки О открутив два винта Е 5 Открутите соединительную втулку 1 и вытащите медную рубку М 6 Слегка ослабьте два винта Т поверните и вытащите головку горелки О 7 Проденьте корпус горелки через штифт Н и закрепите его на фланце закрутив гайку В 8 Проверьте чтобы форсунка на головке горелки соответствовала мощности котла после чего вставьте головку на место 9 Подключите топливные шланги к насосу 10 Проверьте настройки 11 Установите на место кожух горелки О и закрутите винты Е Рис 2Ь 5
