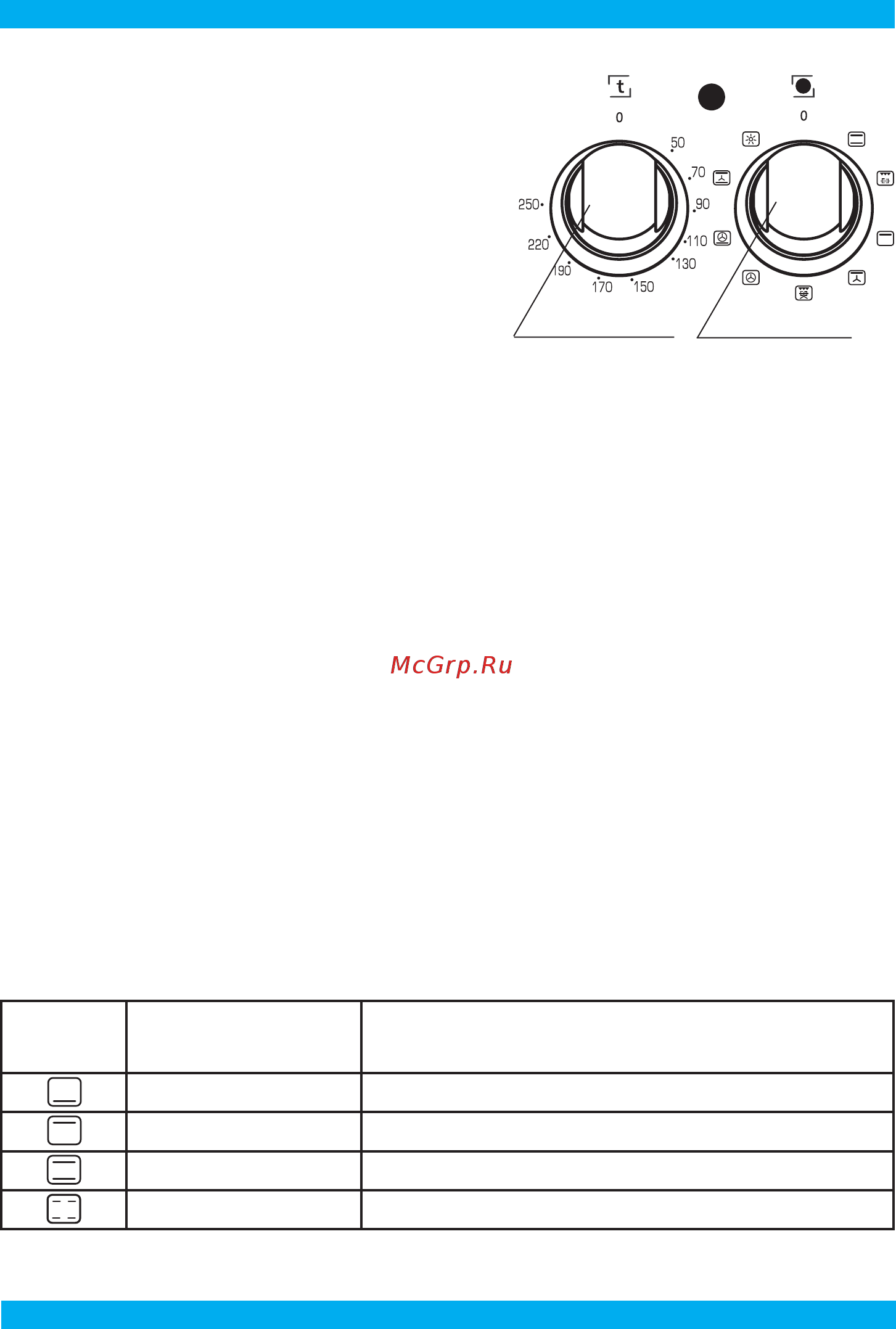

![Darina 1F1 2312 W [21/40] Жарочный шкаф](/views2/1725087/page21/bg15.png)
Руководство по эксплуатации КM241 00 000 РЭ
19
ЖАРОЧНЫЙ ШКАФ
и вновь нагреет жарочный шкаф до заданной
температуры. При этом у плит имеющих две
электроконфорки вновь загорается желтая
сигнальная лампочка.
■ При включении термостата и одной из двух
электроконфорок может загореться желтая
сигнальная лампочка. При этом нагреватели
жарочного шкафа включатся только после
выбора режима работы жарочного шкафа
переключателем режимов.
■ Для
выключения жарочного шкафа
необходимо ручку терморегулятора установить
в положение «0», вращая её против часовой
стрелки. Ручку выбора режима работы также
необходимо установить в положение «0», вращая ее в любую сторону. При этом у
плит имеющих две электроконфорки должна погаснуть желтая сигнальная лампочка.
■ В плитах моделей КМ241 321, КМ241 322, КМ241 323, КМ241 371, КМ241 372,
КМ241 373
желтая сигнальная лампочка отсутствует, в остальном алгоритм работы
жарочного шкафа сохраняется.
13.4. УПРАВЛЕНИЕ И УСТАНОВКА ТЕМПЕРАТУРЫ ЖАРОЧНОГО ШКАФА ДЛЯ
ПЛИТЫ МОДЕЛИ КМ241 335, КМ241 385.
■ Выбор режима работы жарочного шкафа осуществляется установкой переключателя
режимов работы в положение в соответствии с таблицей п.13.4.2.
13.4.1. ОСОБЕННОСТИ РАБОТЫ ЖАРОЧНОГО ШКАФА
■ Данные плиты относятся к эконом -
классу, что позволяет экономить электроэнергию
при приготовлении пищи. Экономия достигается за счет того, что процесс тепловой
обработки в основном происходит в инерционном режиме работы нагревателей.
при этом общее время приготовления несколько увеличивается. Надеемся, что Ваш
собственный опыт эксплуатации и оценка конкретной ситуации внесут необходимые
корректировки в достижении желаемого результата.
13.4.2. ВОЗМОЖНЫЕ
РЕЖИМЫ РАБОТЫ ЖАРОЧНОГО ШКАФА И ИХ СИМВОЛЫ
Условное
обозначение
режимов
Режимы Рекомендации по тепловой обработке пищи
Режим нижнего ТЭНа Выпечка, покрытая фруктами, сыром; разогревание готовых блюд
Предварительный нагрев Размораживание, подрумянивание
Обычный режим (максималь-
ный нагрев)
Традиционная жарка, выпечка
«Мягкий» экономичный режим Размораживание продуктов, сушка грибов и ягод
переключатель
режимов работы
жарочного шкафа
терморегулятор
рис. 12
