Руководство по эксплуатации КM241 00 000 РЭ
32
27. РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на
другое производится заменой сопел горелок и винтов малого пламени (ВМП), для кра-
нов с регулируемым ВМП регулировкой расхода газа и осуществляется персоналом
специализированных организаций. Установку сопел при сборке плиты и ее ремонте
необходимо проводить в соответствии
с таблицей 1.
Внимание!
!
При проведении работ необходимо следить, чтобы резиновые кольца
не получали повреждений, порезов, смятий и т.п.
■ Для подачи газа от кранов к горелкам применяются алюминиевые трубки ∅8х1, с
оформленными на концах воротниками для посадки сопел и установке их в газовые
краны.
■ Для уплотнения стыков соединений применяются кольца
ГМг 2.07.

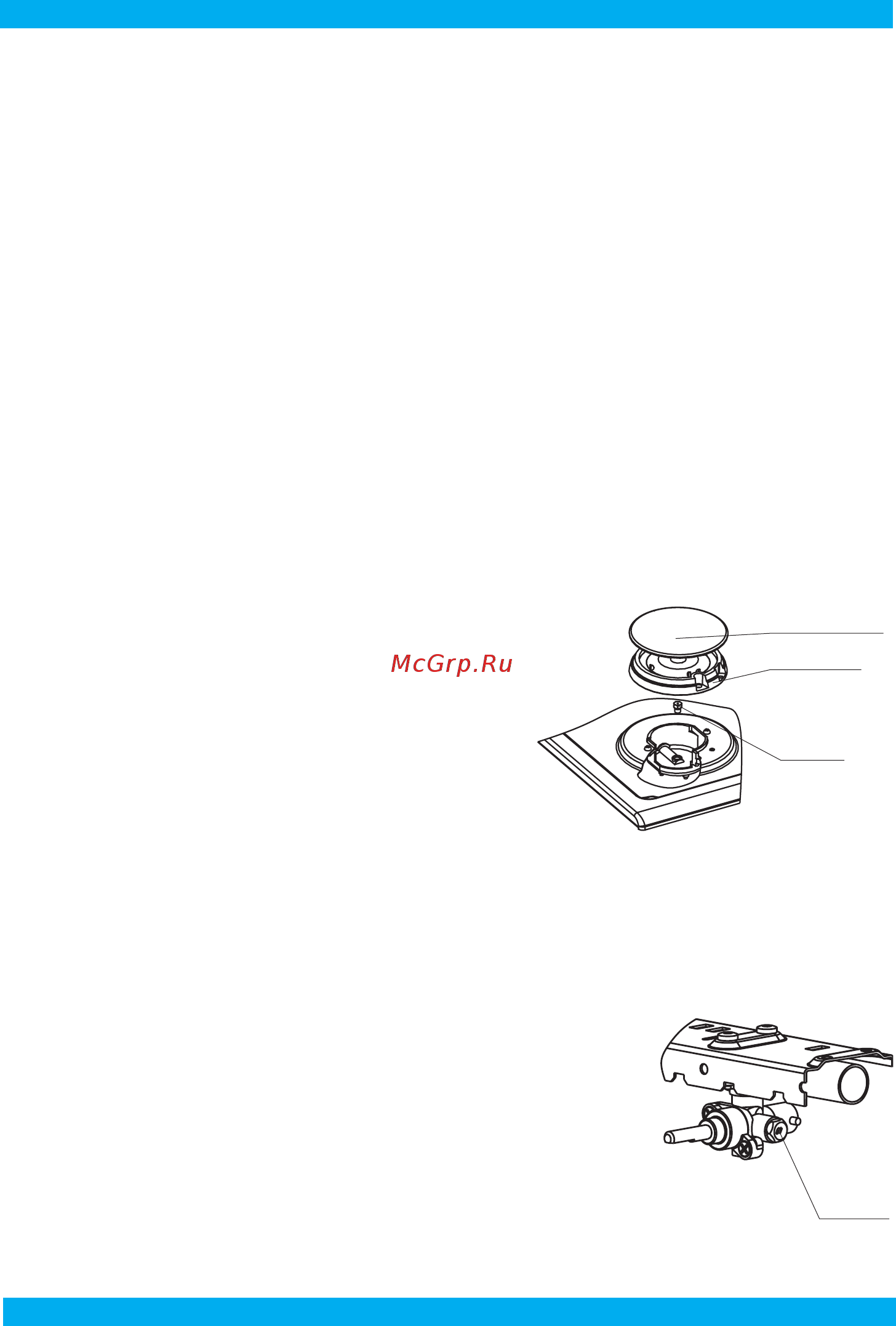

27.1. Проведение замены сопла при ремонте, а также при переводе на другой тип
газа (рис.21)
Для замены сопел необходимо:
1. Перекрыть общий кран подачи газа, закрыть все
краны плиты;
2. Отключить плиту от электрической сети;
3. Снять решетки стола, крышки горелок с рас-
секателями;
4. Заменить сопла на столе с
помощью ключа с
торцевой головкой S=7, момент затяжки не более
3 Н·м (не более 0,3 кг·м);
После установки сопла его стык проверить обмы-
ливанием на герметичность, при этом необходимо
следить, чтобы сопла были установлены в соот-
ветствии с таблицей 1.
27.2. Проведение замены винтов малого пламени (ВМП) в кранах горелок стола
(рис. 22):
Для того, чтобы заменить винт малого пламени, необходимо:
- снять решетки стола, крышки горелок с рассекателями, вы-
винтить винты крепления корпусов горелок, снять верхнюю
панель;
- снять ручки управления, воротники, панель управления;
- отвинтить ВМП и заменить их в соответствии с таблицей 1;
- сборка производится в обратном порядке, при этом необходимо
обеспечивать соответствующие
моменты затяжки крепежных
элементов и соответствие винта малого пламени виду газа,
применяемого при эксплуатации плиты.
РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
рис. 22
ВМП
рис. 21
Сопло
Крышка горелки
Замена сопла
горелок стола
Рассекатель
горелки
