Руководство по эксплуатации КM241 00 000 РЭ
6
4.1. ЖЕСТКОЕ ПОДСОЕДИНЕНИЕ
■ Перед подключением еще раз убедитесь, что давле-
ние газа в сети соответствует указанному на табличке
плиты.
■ Подсоединение плиты к газовому стояку или балло-
ну следует проводить в соответствии с местными стан-
дартами.
■ Плита имеет присоединительную резьбу G1/2''.

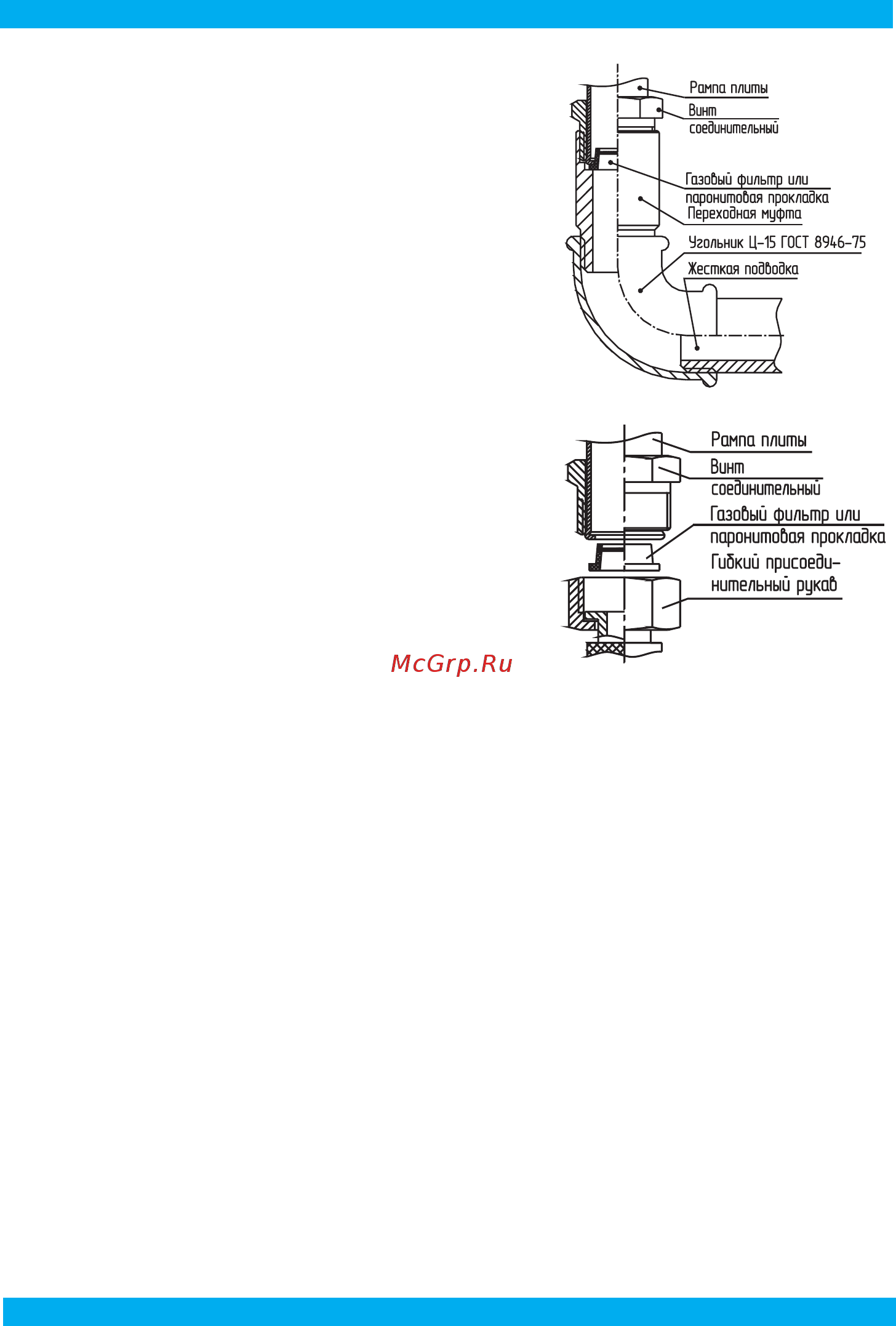

■ Жесткое подсоединение к газовому стояку (рис. 2)
производится c помощью переходной
муфты (в ком-
плект поставки не входит).
4.2. ПОДСОЕДИНЕНИЕ С ПОМОЩЬЮ ГИБКОГО
ПРИСОЕДИНИТЕЛЬНОГО РУКАВА
■ При подсоединении с помощью гибкого присоедини-
тельного рукава должны быть соблюдены следующие
требования:
- выбранный гибкий присоединительный рукав дол-
жен иметь сертификат соответствия и документ, ука-
зывающий дату изготовления, срок службы и замены;
- гибкий присоединительный рукав
должен быть до-
ступен для осмотра по всей длине;
- гибкий присоединительный рукав не должен прохо-
дить в зоне горячего воздуха дымохода и касаться задней стенки плиты (рис. 4);
- гибкий присоединительный рукав не должен ничем пережиматься, иметь перегибы и
испытывать растягивающие усилия;
- если гибкий присоединительный рукав имеет повреждения, он должен заменяться
целиком, ремонт недопустим.
Помните! Запрещено проверять герметичность соединений и искать утеч-
ки газа с помощью спичек и другого открытого огня.
Помните! После установки плиты на место обязательно проверьте поло-
жение гибкого шланга подвода газа и шнура питания (рис. 4). Они не долж-
ны проходить над дымоходом и касаться задней стенки плиты. Во время
работы духовки там возникает высокая температура, которая может их
повредить.
Помните! После подсоединения плиты убедитесь в том, что горелки стола
и духовки работают стабильно. Для этого необходимо зажечь горелки в
положение «максимальное пламя» и перевести через 5 сек. в положение
«малое пламя», горелка не должна гаснуть. Проскок пламени не допуска-
ется. Затем перевести в положение «максимальное пламя». Отрыв пламе-
ни не допускается
.
ПОДСОЕДИНЕНИЕ
рис. 2
рис. 3
