Darina 1F1 2312 W [6/40] Установка
![Darina 1F1 2312 W [6/40] Установка](/views2/1725087/page6/bg6.png)
Руководство по эксплуатации КM241 00 000 РЭ
4
УСТАНОВКА
Внимание! Доступные части могут сильно нагреваться при использовании
прибора. Не допускайте близко детей.
! При появлении в помещении запаха газа необходимо перекрыть общий кран
подачи газа, закрыть все краны плиты, открыть окна и до устранения утечек
не производить никаких действий, связанных с огнем: не зажигать спички, не
курить, не включать (выключать) освещение и электроприборы.
■ Перед мытьем или проведением других операций по обслуживанию плиту
необходимо
отключить от электросети.
■ Периодически (не реже одного раза в полгода) проверяйте состояние шнура пита-
ния и гибкого шланга подвода газа. При обнаружении каких-либо дефектов (трещины,
следы оплавлений, затвердение материала) немедленно обращайтесь в ремонтную
службу. Гибкий шланг подвода газа заменяется только персоналом специализирован-
ных организаций, имеющих право установки и
обслуживания газовых плит.
При повреждении шнура питания во избежание опасности его должен заменить
изготовитель или его агент, или аналогичное квалифицированное лицо.
Особую осторожность проявляйте при приготовлении блюд с большим количе-
ством жира или масла, они легко воспламеняются.
Знайте! Нельзя тушить воспламенившееся масло или жир водой, посуду с огнем
нужно плотно накрыть крышкой.
3. УСТАНОВКА
■ Плита должна быть подключена только персоналом специализированных организа-
ций, имеющих право установки и обслуживания газовых и электрических плит.
■ Плита должна эксплуатироваться в сухом месте с относительной влажностью не
более 80%.
■
Плита должна быть установлена в соответствии с требованиями настоящего
руководства по эксплуатации.
■
Плиту не следует присоединять к дымоходу.
■
Плиту не следует устанавливать на подставку.
■ По степени защиты от пожара плита относится к приборам типа «X», предназна-
ченным для установки на полу. Мебель, стоящая рядом, должна быть ниже рабочей
поверхности стола.
Плита должна отстоять от поверхности стены сзади не менее
чем на 70 мм, с левой и правой сторон - не менее 20 мм. Расстояние от поверхно-
сти решётки плиты до элементов кухонного оборудования, расположенных над
плитой, должно быть не менее 1 м.
■ Мебель, верх которой выше рабочей поверхности стола плиты, а также кухонные
полотенца, шторы и т.п. должны находиться на безопасном расстоянии, исключающем
их воспламенение.
■ Плиту запрещается перемещать за ручку дверцы жарочного шкафа. Рекомендуется
при перемещении плиты поддерживать ее за верхнюю часть жарочного шкафа, при
приоткрытой дверце жарочного шкафа.
■

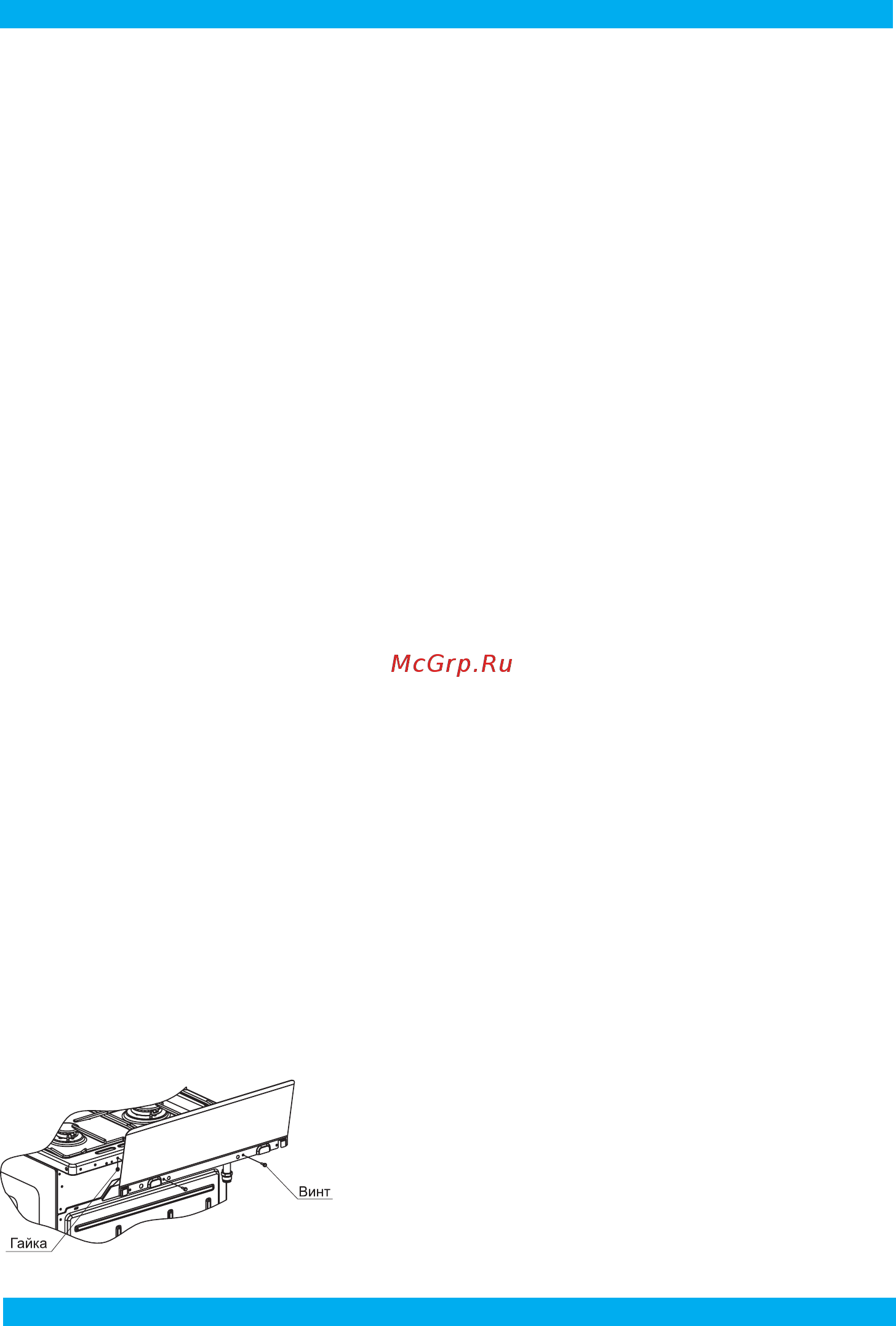

Модели плит, не имеющие крышку стола, комплектуются щитком, который закрепля-
ется перед установкой плиты (рис.1).
■ Установка щитка на плиты моделей КM241 321,
КM241 322, КМ241 371, КМ241 372. Установку щитка
производить путем крепления к столу двумя винтами
и гайками (см. рис. 1). Винты и гайки для крепления
щитка находятся в пакете с комплектующими.
■
Установка щитка на плиты моделей стиля 1E6 путем
рис. 1
