Руководство по эксплуатации КM141 00 000-01 РЭ
11
ПАНЕЛЬ УПРАВЛЕНИЯ
8.2. ПОТРЕБЛЯЕМАЯ ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ ПЛИТЫ
№
п/п
Перечисление параметров
Мощность, Вт
КМ141 301
КМ141 351
КМ141 302
КМ141 352
КМ141 303
КМ141 353
КМ141 304
КМ141 354
КМ141 305
КМ141 355
КМ141 306
КМ141 356
КМ141 307
КМ141 357
КМ141 308
КМ141 358
КМ141 309
КМ141 359
КМ141 310
КМ141 360
КМ141 311
КМ141 361
КМ141 312
КМ141 362
КМ141 313
КМ141 363
КМ141 314
КМ141 364
1.
Установленная мощность плиты
2000
2040
2040
3540
3550
3550
3540
3550
3550
3590
3580
3590
5090
5090
2.
Единовременная потребляемая
мощность плиты
2000
2040
2040
2040
2040
2040
2040
2040
2040
2040
2040
2040
2740
2740
8.3. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
■ Суммарный вес продуктов, располагаемых на решётке жарочного шкафа,
не более, кг...........................................................................................................................3
■ Суммарный вес продуктов, располагаемых на противне жарочного шкафа,
не более, кг...........................................................................................................................3
■ Суммарный вес продукта, располагаемого на вертеле, не более, кг............................2
■ Вес посуды с продуктами, устанавливаемой на решетку стола по центру над каждой
горелкой не более, кг.........................................................................................................10
■ Диаметр посуды, устанавливаемой на решетку стола, не менее, мм......................120
■ Диаметр посуды, устанавливаемой на решетку стола, не более, мм......................240
■ Конструкция направляющих обеспечивает устойчивость, выдвинутых из духовки не
менее чем на половину решетки с противнем или поддона с противнем при их равно-
мерном нагружении массой, не более 3 кг.
9. ПАНЕЛЬ УПРАВЛЕНИЯ
■ В данном руководстве дается описание всех функций и элементов комфортности,
символы которых могут присутствовать на панели управления плиты. Для Вашей
плиты перечень элементов комфортности указан в таблице на обложке настоящего
руководства.

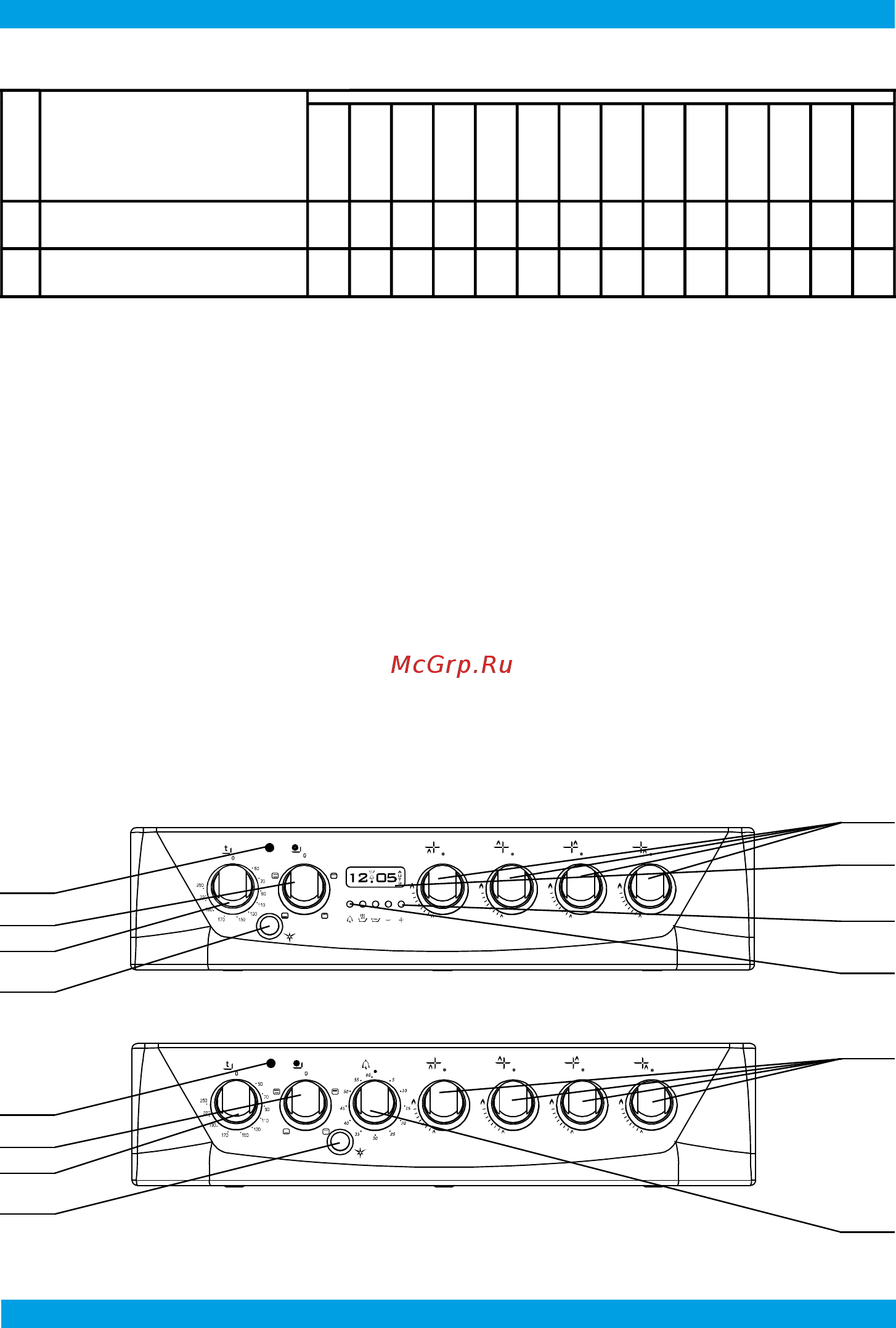

рис. 6. Панель плиты с электронным таймером
