12
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

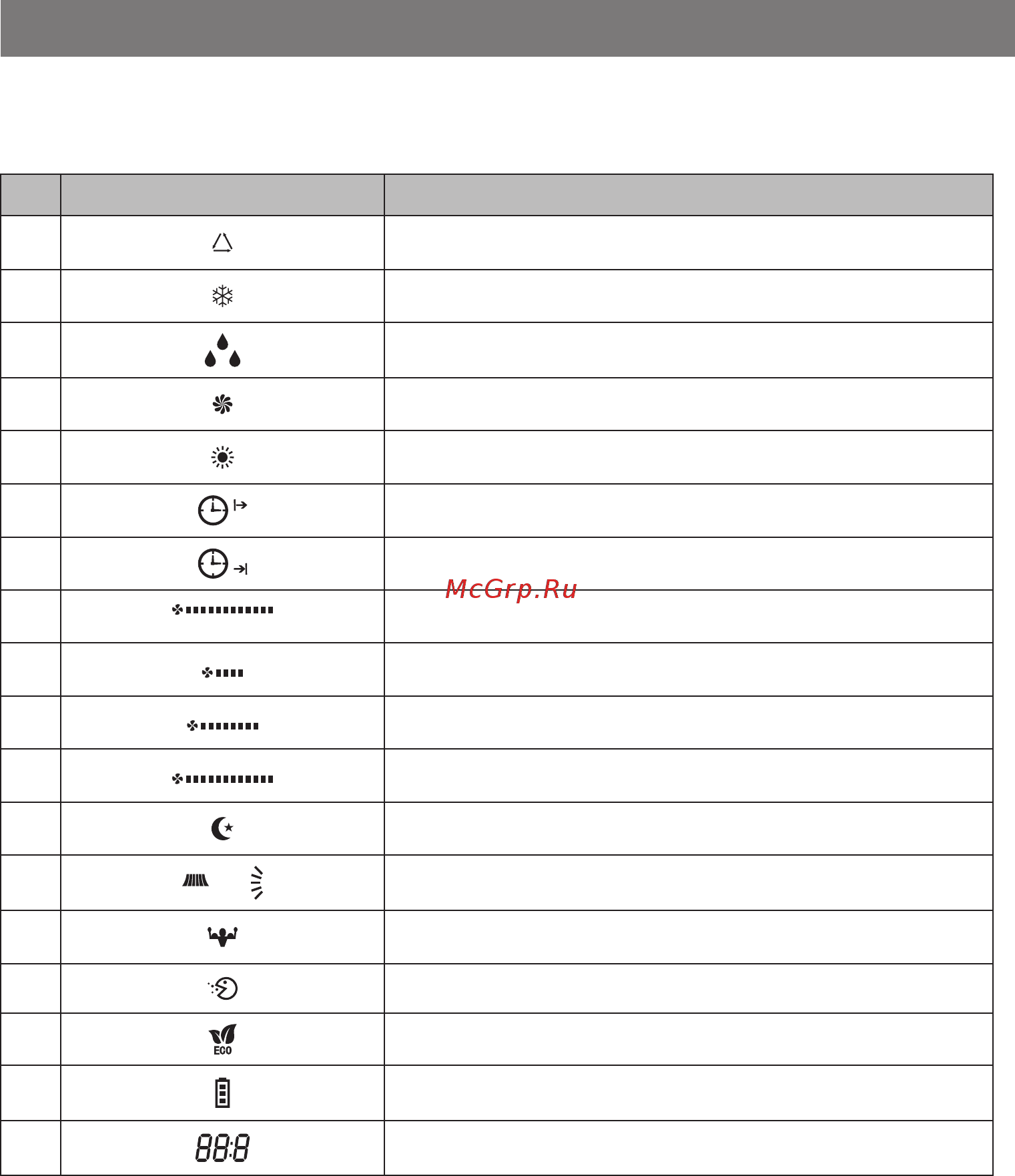

ДИСПЛЕЙ пульта дистанционного управления
Что означают символы на дисплее.
№ Символ Значение
1 Индикатор режима AUTO
2
Индикатор режима ОХЛАЖДЕНИЯ
3
Индикатор режима ОСУШЕНИЯ
4
Индикатор режима ТОЛЬКО ВЕНТИЛЯЦИЯ
5
Индикатор режима ОБОГРЕВА
6
Индикатор ТАЙМЕР ВКЛЮЧЕНИЯ
7
Индикатор ТАЙМЕР ВЫКЛЮЧЕНИЯ
8
(FLASH)
Индикатор автоматического выбора скорости вентилятора
9
Индикатор НИЗКОЙ СКОРОСТИ ВЕНТИЛЯТОРА
10
Индикатор СРЕДНЕЙ СКОРОСТИ ВЕНТИЛЯТОРА
11
Индикатор ВЫСОКОЙ СКОРОСТИ ВЕНТИЛЯТОРА
13
Индикатор ночного режима SLEEP
14
or
Индикатор режима движения заслонок SWING
15
Индикатор режима TURBO
16
Индикатор режима HEALTH
17
Индикатор режима ЕСО
18
Индикатор заряда элементов питания
19
Индикатор таймера или температуры
Замена элементов питания
Снимите крышку батарейного отсека на задней стороне пульта, сдвинув ее в направлении стрелки.
Установите элементы питания, соблюдая полярность (+ и -), указанную внутри отсека.
Установите на место крышку батарейного отсека.
