29
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Периодическое обслуживание настоятельно необходимо
для эффективной работы кондиционера.
Перед проведением технического обслуживания отключите
питание, вынув вилку из розетки.
ВНУТРЕННИЙ БЛОК
ПЫЛЕЗАЩИТНЫЕ ФИЛЬТРЫ C ИОНАМИ СЕРЕБРА

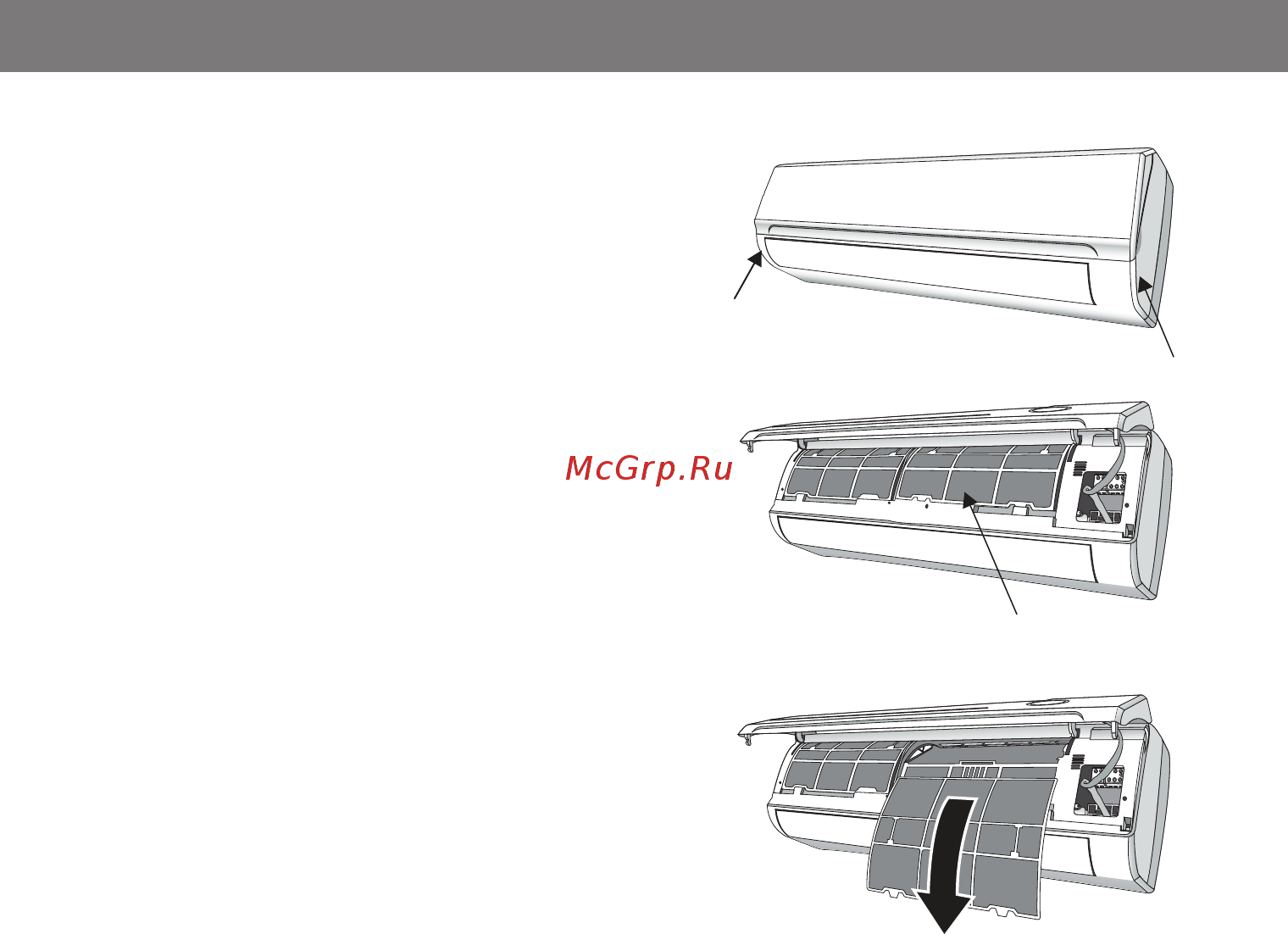

1. Откройте переднюю панель, потянув ее в направлении,
указанном стрелкой.
2. Удерживая одной рукой поднятую переднюю панель, вто-
рой рукой снимите фильтр.
3. Промойте фильтр в воде. Если на фильтре есть масло, ис-
пользуйте теплую воду (не более 45°С).
Просушите фильтр в прохладном сухом месте.
4. Удерживая одной рукой поднятую переднюю панель, вто-
рой рукой установите фильтр.
5. Закройте панель
Электростатические и дезодорирующие фильтры (если та-
ковые используются) не подлежат мытью и восстановлению,
и должны заменяться новыми каждые 6 месяцев.
ЧИСТКА ТЕПЛООБМЕННИКА
1. Поднимите переднюю панель до упора и снимите ее с пе-
тель для удобства чистки.
2. Очистите внутренний блок тканью, смоченной в воде (не
более 40°С) с нейтральным моющим средством. Не ис-
пользуйте агрессивные очистители и растворители.
3. Если засорилась решетка входного отверстия наружного
блока, удалите с нее листья и т.п. и очистите с помощью
пылесоса или увлажненной ткани.
Пылезащитный фильтр
ОБСЛУЖИВАНИЕ В КОНЦЕ СЕЗОНА
1. Отключите питание с помощью выключателя и извлеките вилку из розетки.
2. Промойте и замените фильтры.
3. В солнечную погоду дайте поработать кондиционеру в режиме вентиляции в течение нескольких часов, чтобы
полностью просушить внутреннюю часть устройства.
ЗАМЕНА БАТАРЕЙ
Если: • Отсутствует подтверждающий звуковой сигнал внутреннего блока.
• Не работает ЖК-дисплей.
Как: Процедура замены батарей пульта подробно описана на стр. 12-13.
Примечание:
Используйте только новые батареи. Извлекайте батареи из пульта дистанционного управления, если
вы не пользуетесь кондиционером в течение длительного времени.
ВНИМАНИЕ!
Не выбрасывайте батареи с бытовыми отходами. Использованные батареи подлежат сдаче в специ-
альные пункты утилизации.
