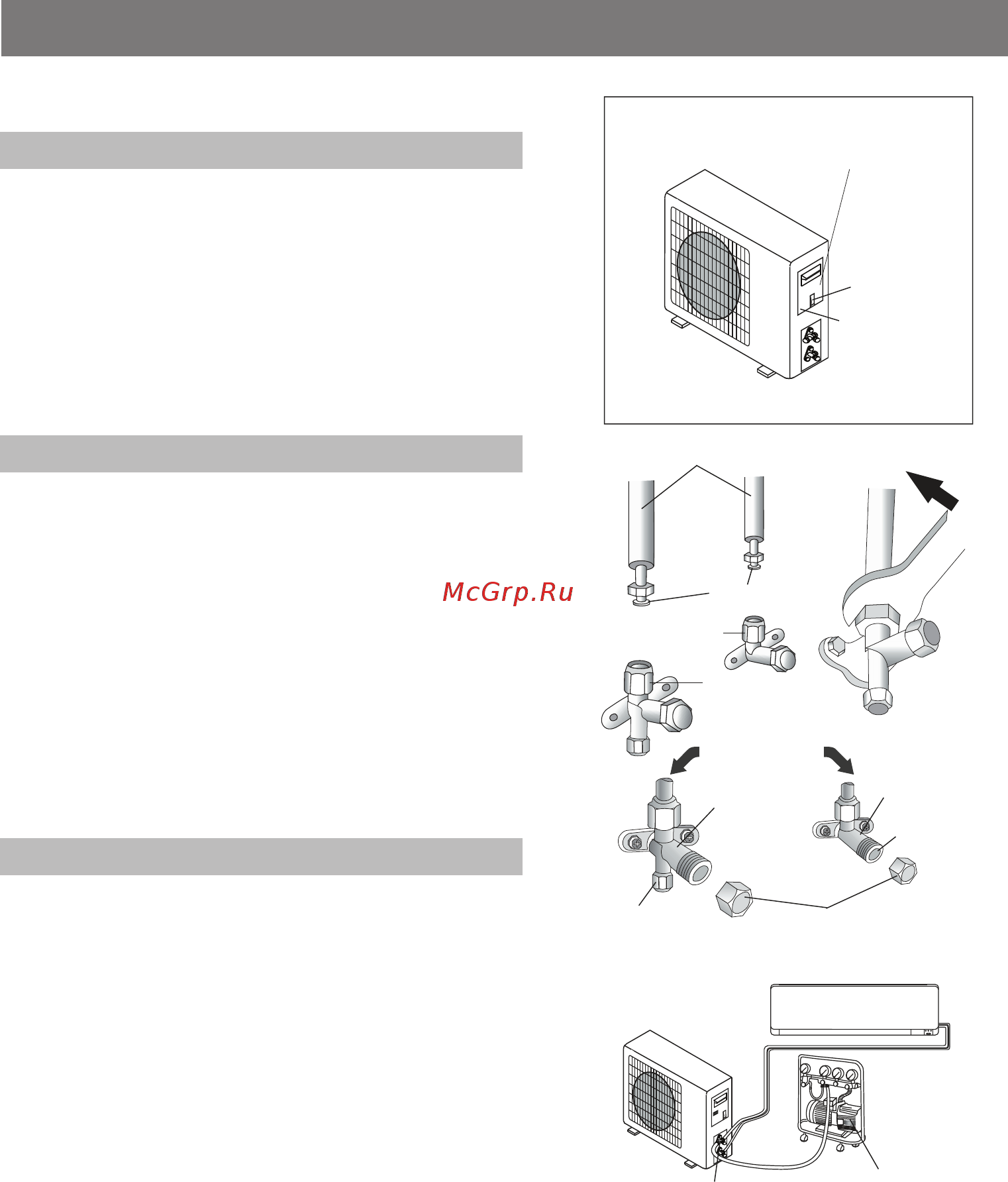

24
ИНСТРУКЦИЯ ПО МОНТАЖУ — Монтаж наружного блока
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
1. Снимите пластину с ручкой для захвата на правой стороне
корпуса.
2. Подсоедините силовой кабель к соответствующим клем-
мам. Соединение такое же, как и на внутреннем блоке.
3. Закрепите силовой кабель с помощью хомутов.
4. Убедитесь в надежности крепления.
5. Необходимо обеспечить надежное заземление устрой-
ства.
6. Установите на место пластину с ручкой для захвата.
ПОДСОЕДИНЕНИЕ ТРУБ
Для затягивания конусных гаек на соединениях труб
наружного блока применяется тот же способ, что для
внутреннего блока.
Для предотвращения утечки обратите внимание на
следующие моменты:
1. Конусные гайки затягивайте с помощью двух гаечных
ключей. Соблюдайте осторожность, чтобы не повредить
трубы.
2. Если момент затяжки недостаточен, возможна утечка. При
чрезмерном моменте также возможна утечка, поскольку
соединение может оказаться поврежденным.
3. Самый надежный способ — использовать для затягивания
обычный и динамометрический ключи: см. таблицу на стр.
23.
ВАКУУМИРОВАНИЕ
Воздух и влага, попавшие в контур хладагента, могут
привести к неисправности компрессора. После соединения
внутреннего и наружного блоков, удалите воздух и влагу из
контура хладагента с помощью вакуумного насоса.
Схема электрических соединений
показана на внутренней стороне пластины
Винт
Снимите пластину
на правой
стороне корпуса
Наружный блок
Соединительные трубы
Конусные гайки
Жидкостный кран
Газовый кран
Внутренний блок
Газовый вентиль
Гайка сервисного
штуцера
Жидкостный
вентиль
Кран
Защитные колпачки
Сервисный штуцер
Вакуумный насос
