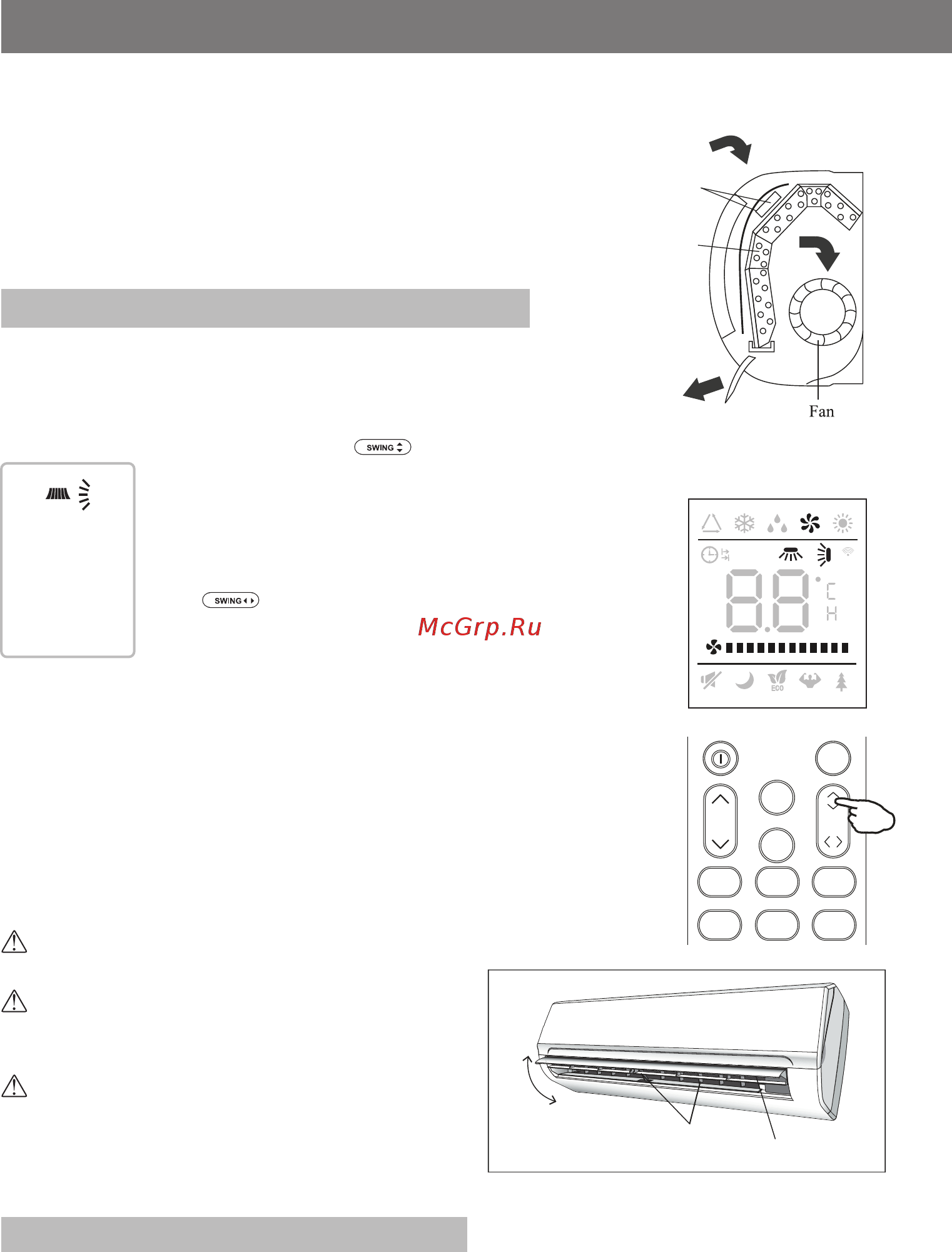

14
ПОРЯДОК ЭКСПЛУАТАЦИИ
На выходе воздух направляется вверх и вниз с помо-
щью моторизованных заслонок, а также влево и вправо
с помощью вертикальных дефлекторов вручную. На не-
которых моделях вертикальными дефлекторами можно
управлять и с помощью электропривода.
УПРАВЛЕНИЕ ВОЗДУШНЫМ ПОТОКОМ
• На выходе происходит равномерное распределение
воздушного потока в комнате.
• Можно, однако, организовать более оптимальное на-
правление этого потока. Кнопка
активирует
механизм перемещения горизон-
тальной жалюзи, позволяя изменять
направление потока вверх-вниз. Это
обеспечивает равномерное распре-
деление воздуха в помещении. Кноп-
ка активирует моторизованные
дефлекторы, которые направляют по-
ток воздуха влево-вправо. (Дополни-
тельная функция, зависит от модели).
• В режиме охлаждения ориентируйте заслонки по
горизонтали.
• В режиме обогрева ориентируйте заслонки к
низу, так как теплый воздух имеет тенденцию под-
ниматься вверх.
Если функция автоматического управления дефлектора-
ми отсутствует, их положение можно установить вруч-
ную.
Эта настройка должна выполняться только,
когда прибор выключен.
Не пытайтесь двигать заслонки вручную, иначе
вы рискуете серьезно повредить чувствительный
механизм!
Не вставляйте посторонние предметы в от-
верстия для выпуска и забора воздуха. Это может
вызвать повреждение механизма или привести к
травме.
РЕЖИМ ОХЛАЖДЕНИЯ
Функция охлаждения позволяет охладить воздух
в комнате и заодно понизить его влажность.
Качание
горизонталь-
ной заслонки
Дефлектор
Жалюзи
Фильтр
Теплообмен-
ник
Mode
Fan
Eco
Temp Swing
Timer
Display
Sleep
Mute Turbo Health
