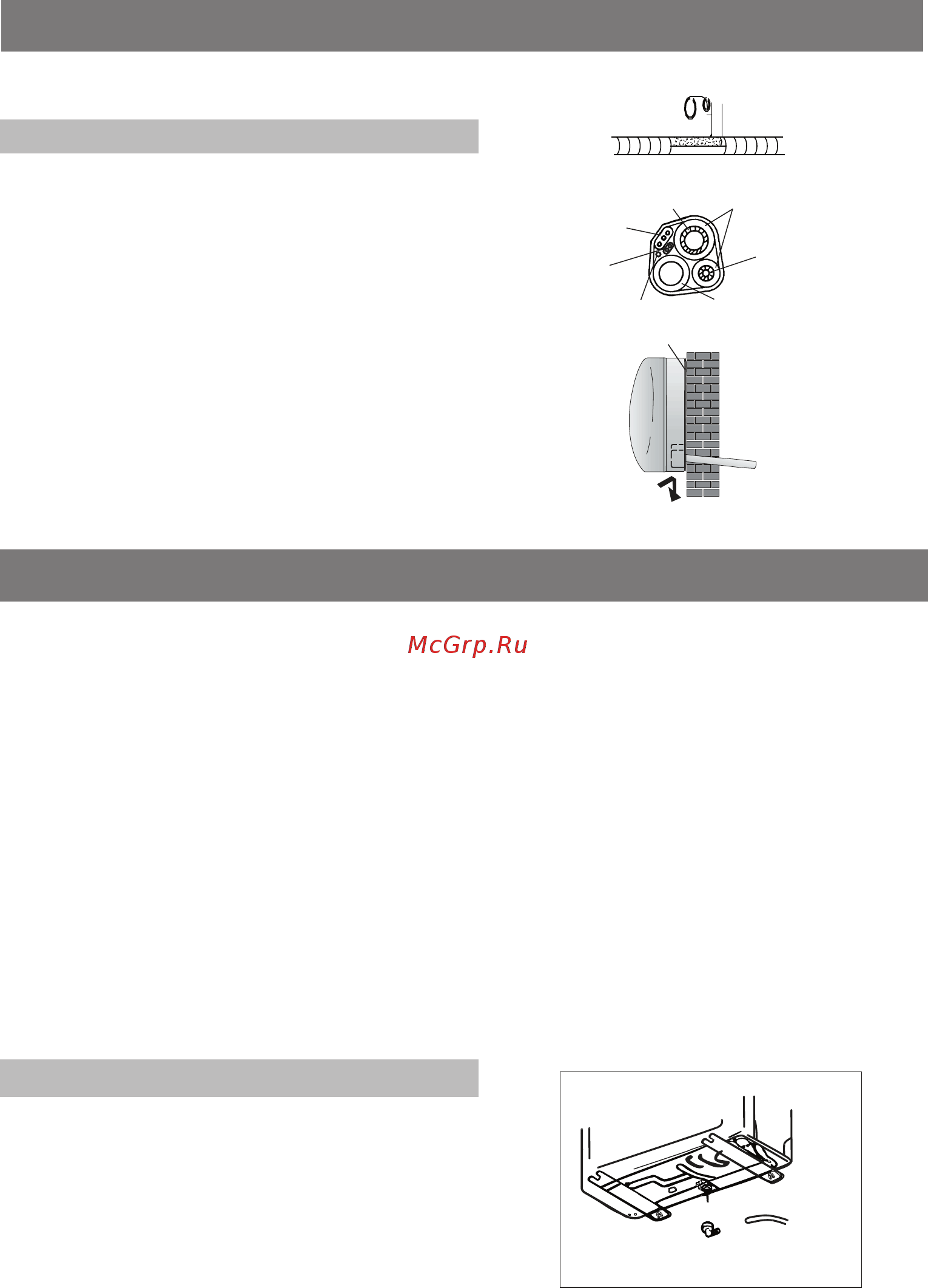

23
ИНСТРУКЦИЯ ПО МОНТАЖУ — Монтаж внутреннего блока
МОНТАЖ ВНУТРЕННЕГО БЛОКА
После подсоединения труб в соответствии с инструкциями
установить соединительные кабели. А затем дренажную
трубу. После подсоединения теплоизолируйте трубы, кабе-
ли и дренажную трубу с помощью изолирующего материала.
1. Правильно распределите трубы, кабели и дренажную трубу.
2. Теплоизолируйте соединения изоляционным материалом
и закрепите виниловой лентой.
3. Пропустите обернутые трубы и кабели через отверстие в
стене и надежно закрепите внутренний блок на верхней
части монтажной пластины.
4. Крепко прижмите к монтажной пластине нижнюю часть
внутреннего бока.
ИНСТРУКЦИЯ ПО МОНТАЖУ — Монтаж наружного блока
• Наружный блок должен быть установлен на прочной
стенке и надежно закреплен.
• Прежде чем подключать трубы и соединительные
кабели, необходимо выбрать место на стене для уста-
новки блока, предусмотрев при этом достаточно сво-
бодного пространства для беспрепятственного прове-
дения технического обслуживания.
• Прикрепите к стене опору, используя наиболее подхо-
дящие дюбели для стен такого типа.
• Используйте больше дюбелей, чем обычно требуется
для удержания такой массы, чтобы предотвратить ви-
брацию во время работы устройства. Наружный блок
должен оставаться прочно и надежно закрепленным
в течение многих лет.
• При установке бл
ока соблюдайте соответствующие
государственные технические нормы.
Отвод конденсата из наружного блока
Конденсат, образующийся в наружном блоке во время
работы в результате нагрева, отводится через дренажный
шланг.
1. Закрепить дренажный штуцер в отверстии диаметром
25 мм в нижней части устройства (см. рис).
2. Подсоедините к штуцеру дренажный шланг. Убедитесь,
что вода стекает в нужное место.
Трубопровод, обернутый виниловой лентой
Изолирующий слой
Трубопровод хладагента
Труба для отвода конденсата
Кабель датчика (для теплового насоса)
Соединительный кабель 1
(для теплового насоса)
Соединительный кабель
Трубопровод хладагента
Монтажная пластина
Дренажный штуцер Дренажный шланг
