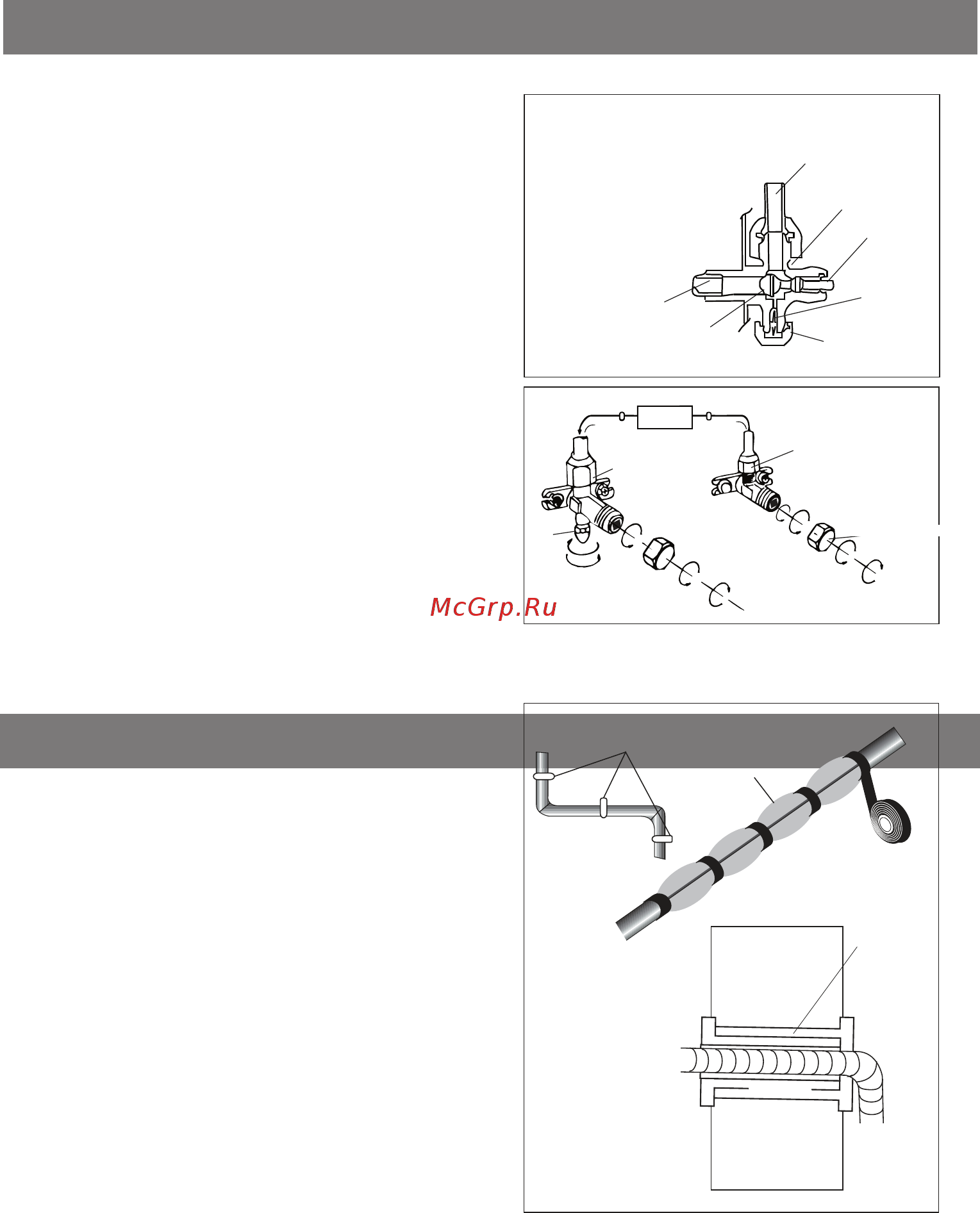

25
ИНСТРУКЦИЯ ПО МОНТАЖУ — Монтаж наружного блока
(1) Отверните и снимите колпачки с 2- и 3-ходового клапа-
нов.
(2) Отверните и снимите колпачок с сервисного штуцера.
(3) Подсоедините шланг вакуумного насоса к сервисному
штуцеру.
(4) Запустите вакуумный насос на 10-15 минут, пока не будет
достигнут абсолютный вакуум 10 мм рт.ст.
(5) Пока работает вакуумный насос закройте кран низкого
давления в месте соединения с насосом. Остановите ва-
куумный насос.
(6) Откройте 2-ходовой клапан на 1/4 оборота, и через
10 секунда снова закройте. С помощью жидкого мыла или
специального электронного детектора проверьте все со-
единения на отсутствие утечек.
(7) Закройте 2- и 3-ходовой клапаны. Отсоедините шланг ва-
куумного насоса.
(8) Установите на клапаны колпачки и затяните.
ИНСТРУКЦИЯ ПО МОНТАЖУ — Проверка работы
1. Оберните места соединений теплоизолирующим материа-
лом и зафиксируйте его с помощью изоляционной ленты.
2. Прикрепите свободно свисающий участок сигнального ка-
беля к трубопроводу или к наружному блоку.
3. Прикрепите трубопровод к стене (предварительно обер-
нув его изоляционной лентой) с помощью зажимов или
специальных пластиковых держателей.
4. С помощью уплотнителя закройте отверстие в стене, че-
рез которое проходит трубопровод, чтобы снаружи не
проникали воздух и вода.
Проверка внутреннего блока
• Нормально ли работает включение / выключение и венти-
лятор?
• Нормально ли функционируют различные режимы?
• Правильно ли срабатывает таймер?
• Нормально ли светятся индикаторы?
• Нормально ли работает заслонка, изменяющая направле-
ние воздушного потока?
• Регулярно ли стекает конденсат?
Проверка наружного блока
• Нет ли ненормального шума или вибрации во время работы?
• Не беспокоит ли соседей шум, поток воздуха или стекаю-
щая вода?
Устройство 3-ходового клапана
Присоединить к внутреннему блоку
Открытое положение
Шпиндель
Игла
Колпачок сервисного штуцера
Сердечник клапана
Присоединить к наружному блоку
Внутренний
блок
Направление потока хладагента
3-ходовой клапан
Обслужи-
вание
(2) Завернуть
(8) Затянуть
(7) Поворачивать до
полного открытия клапана
Колпачок
клапана
Колпачок клапана
(1) Завернуть
(1) Завернуть
(8) Затянуть
(8) Затянуть
(7) Повернуть, чтобы пол-
ностью открыть клапан
колпачок клапана
2-ходовой клапан
(6) Открыть на 1/4 оборота
Зажимы
Трубопровод
Изолирующее
покрытие
Изоляционная
лента
Трубопровод
(внутри)
Прокладка
(наружн.)
Стена
