Установка прибора | 25RU
6 720 619 771 (2009/10)Copyright (optional information)

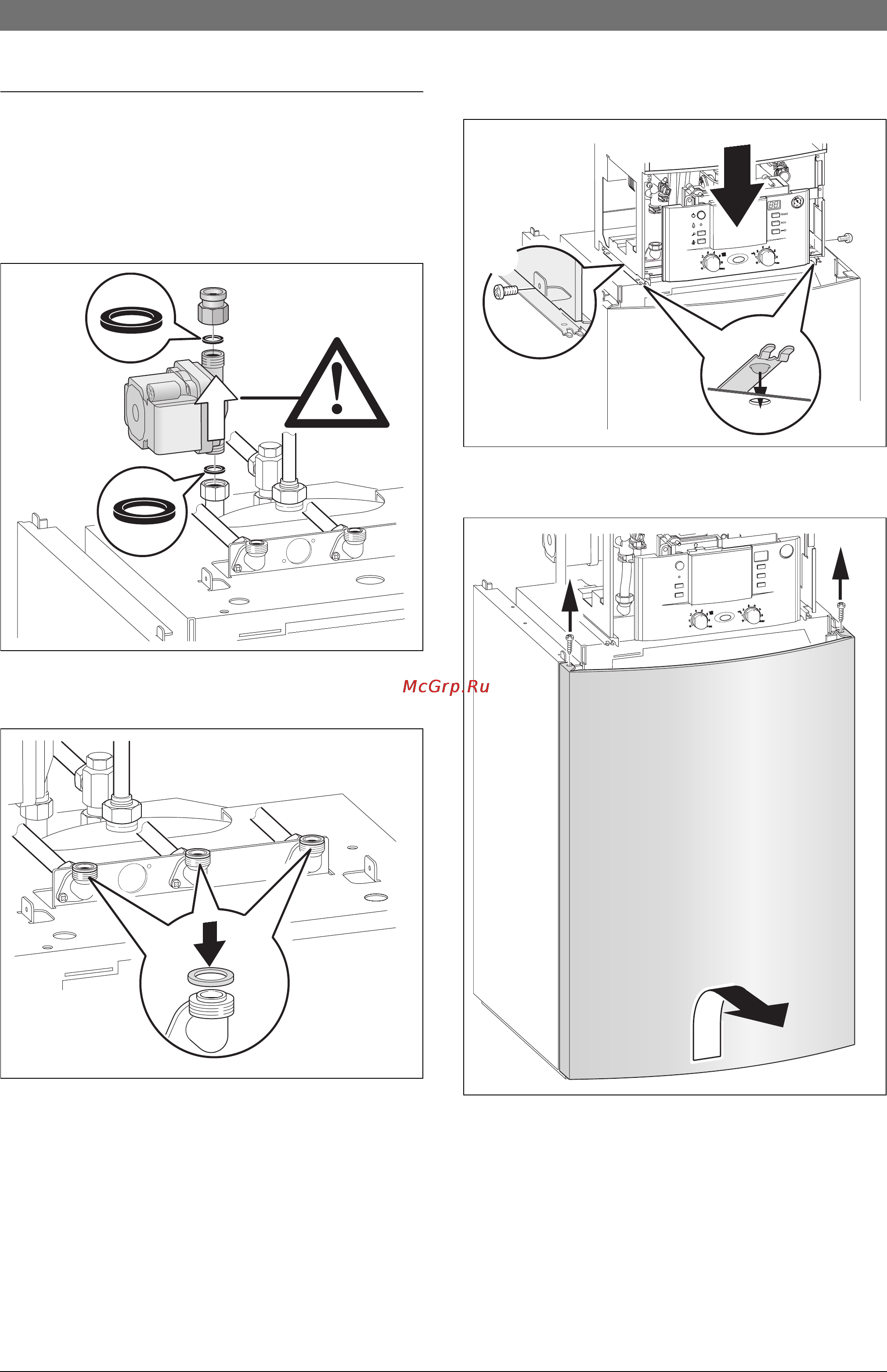

5.5 Установка котла на бойлере и его
подключение
B Смонтируйте загрузочный насос бойлера с
резиновым уплотнением.
B Смонтируйте переходник с резиновым
уплотнением.
Рис 15
B Уложите уплотнения на бойлер.
Рис 16
B Удалите соединительную планку на обратной и
подающей линиях отопления и на подключении
газа.
B Установите котёл на бойлер.
B Закрепите котёл двумя винтами М5.
Рис 17
B Снимите переднюю панель бойлера.
Рис 18
6 720 618 833-05.1R
6 720 618 833-06.1R
1.
4x
2.
6 720 619 305-07.1O
M5
3.
3.
M5
1.
1.
2.
6 720 619 305-08.1O
