Электрические соединения | 31RU
6 720 619 771 (2009/10)Copyright (optional information)
6.3 Подключение дополнительных
принадлежностей

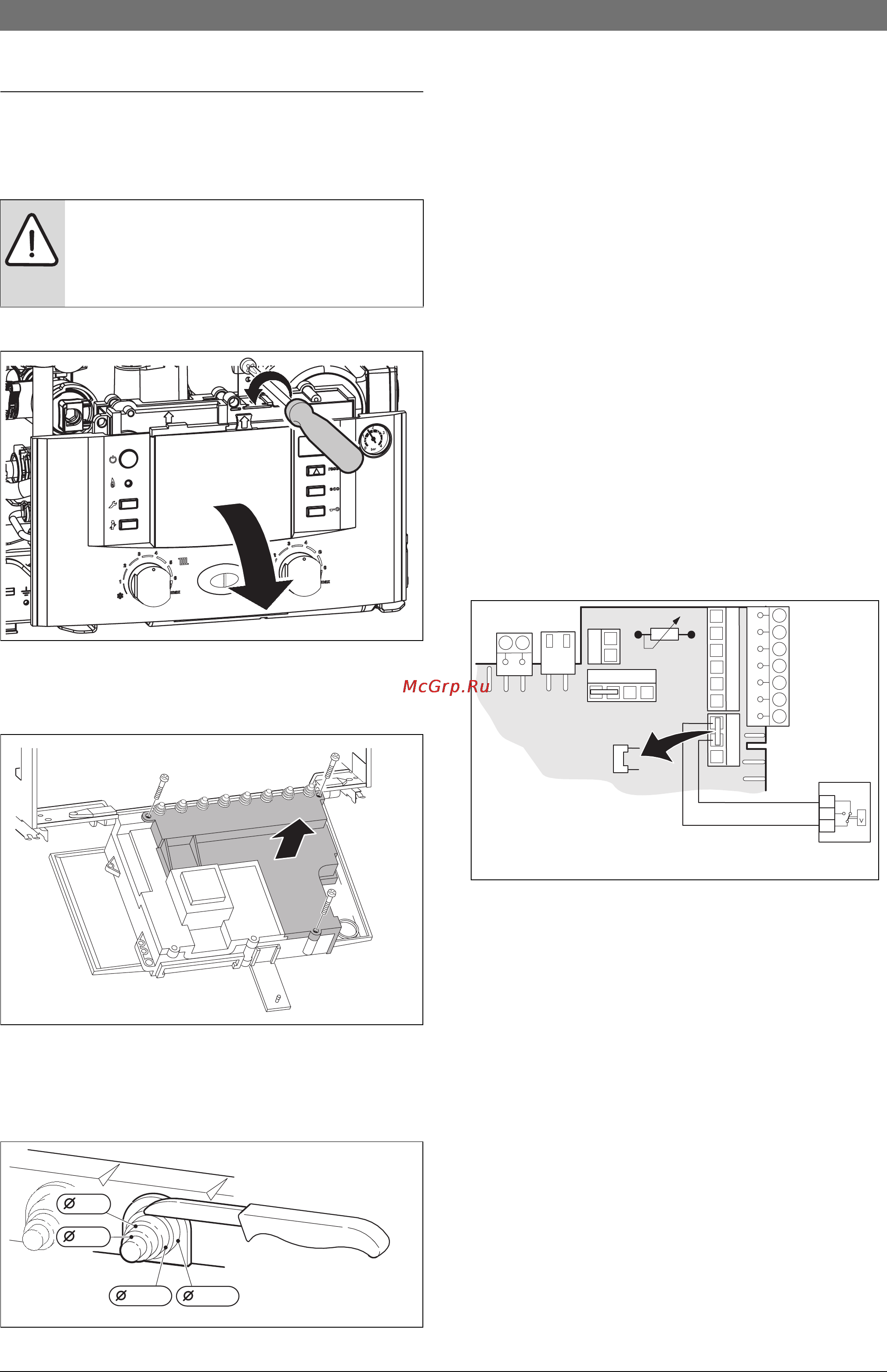

Открыть модуль Heatronic
B Отвернуть винт и опустить Heatronic вниз.
Рис 31
B Вывернуть винты, отсоединить кабель и снять
крышку.
Рис 32
B Для защиты от струй воды (IP) разгрузку от
натяжения отрезать всегда в соответствие с
диаметром кабеля.
Рис 33
B Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом
подключить.
B Закрепить кабель на фиксаторе для разгрузки от
напряжения.
6.3.1 Подключение регулятора отопления или
дистанционного управления
Котел можно эксплуатировать только с регулятором
Bosch.
Регуляторы отопления FW 100 и FW 200 могут быть
также встроены непосредственно спереди в
Heatronic 3.
Установку и электрическое подключение см. в
соответствующей инструкции по монтажу.
6.3.2 Подключение реле контроля температуры
TB 1 подающей линией контура теплых полов
Только для систем отопления «теплый пол» с
непосредственным гидравлическим подключением к
котлу.
Рис 34
При срабатывании реле контроля температуры
отключаются отопление и приготовление горячей
воды.
УВЕДОМЛЕНИЕ: Остатки кабеля могут
повредить Heatronic.
B Снимайте изоляцию с кабеля только вне
Heatronic.
6 720 614 156-07.1O
1.
1.
1.
2.
6 720 612 659-15.1R
5-7
6 720 612 259-30.1R
13-14
10-12
8-9
TB1
6 720 612 659-19.1R
B
B
4
2
1
A
F
PR
PO NP LP
LS NS
LZ
NZ
9
8
7
1
2
C
ϑ
