Установка прибора | 27RU
6 720 619 771 (2009/10)Copyright (optional information)

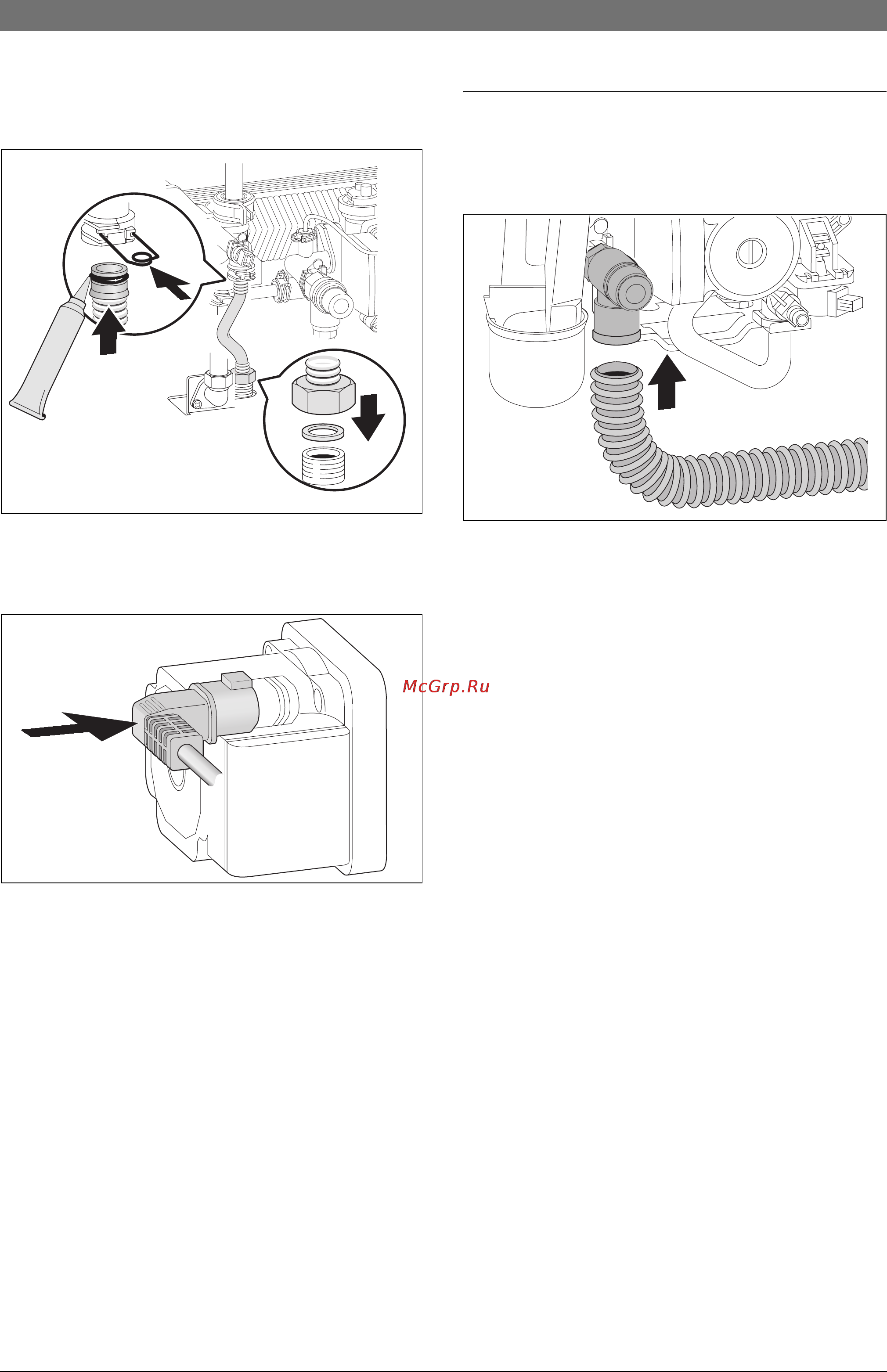

B Смажьте уплотнительные кольца на трубе горячей
воды, смонтируйте и закрепите трубу.
Рис 23
B Вставьте штекер соединения котла с загрузочным
насосом бойлера.
Рис 24
5.6 Подсоединение шланга
предохранительного клапана
B Наденьте шланг на штуцер предохранительного
клапана.
Рис 25
B Подсоедините шланг от предохранительного
клапана к сливной гарнитуре (Æ рис. 14, стр. 24).
6 720 618 833-10.1R
1.
2.
Unisilkon L641
3.
6 720 618 833-11.1R
6 720 615 886-09.3O
