Ввод в эксплуатацию | 33RU
6 720 619 771 (2009/10)Copyright (optional information)
7 Ввод в эксплуатацию

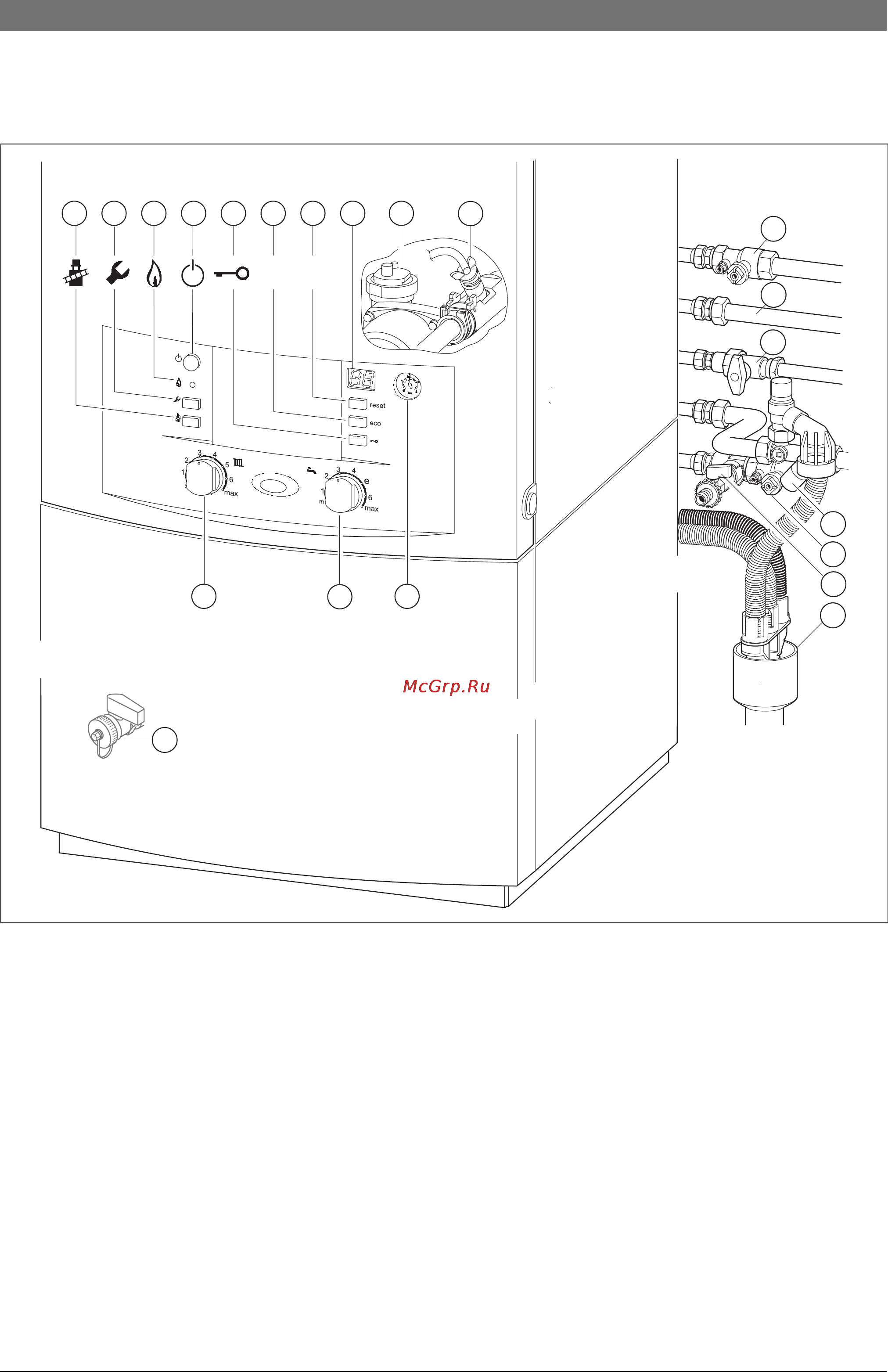

Рис 38
1 Кнопка с изображением трубочиста
2 Клавиша Обслуживания
3 Контрольная лампа работы горелки
4 Главный выключатель
5 Блокировка кнопок
6 Кнопка eco
7 Кнопка «Сброс»
8 Дисплей
9 Автоматический клапан выпуска воздуха (отопительный
контур)
10 Клапан выпуска воздуха (ГВС)
11 Регулятор температуры подающей линии
12 Регулятор температуры горячей воды
13 Манометр
14 Кран подающей линии отопления (дополнительная
комплектация)
15 Горячая вода
16 Газовый кран закрыт (дополнительная комплектация)
17 Вентиль холодной воды (дополнительная комплектация)
18 Кран обратной линии отопления (дополнительная
комплектация)
19 Кран для заполнения (дополнительная комплектация)
20 Сливная гарнитура (дополнительная комплектация)
21 Сливной кран
14
15
16
20
17
18
19
1
2
34
5
6
7
8
eco
reset
9
10
13
12
11
6 720 640 182-07.1O
21
