56 | Проверка/техобслуживание RU
Copyright (optional information)6 720 619 771 (2009/10)

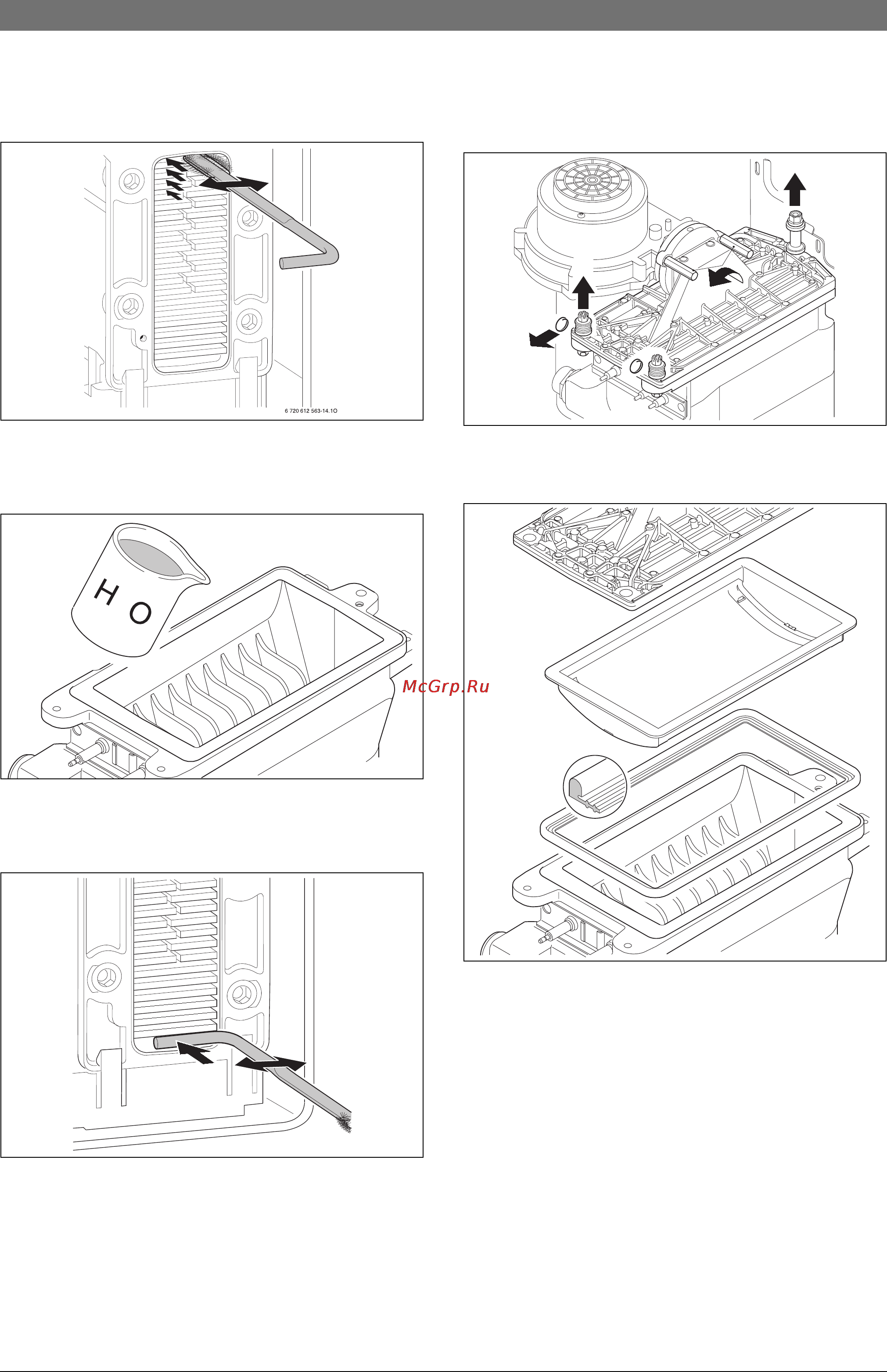

B Посредством щетки очистить блок отопления в
направлении сверху вниз.
Рис 64
B Демонтировать горелку (Æ глава 14.1.5 «Проверка
горелки») и промыть теплообменник сверху.
Рис 65
B Очистить ванну конденсата (перевернутой щеткой)
и подключение сифона.
Рис 66
B Снова закрыть крышкой очистное отверстие,
использовав новое уплотнение, и завинтить болты с
усилием порядка 5 Нм.
14.1.5 Проверка горелки
B Снять крышку горелки.
Рис 67
B Вынуть горелку и очистить детали.
Рис 68
B Смонтировать горелку в обратном порядке, вставив
при необходимости новое уплотнение.
B Отрегулировать соотношение газ-воздух
(Æ стр. 49).
6 720 612 664-18.1R
2
6 720 610 332-75.2R
1.
2.
4.
7 181 465 330-04.2R
3.
7 181 465 330-08.2R
