Замеры дымовых газов | 51RU
6 720 619 771 (2009/10)Copyright (optional information)
12 Замеры дымовых газов
Контроль системы отвода дымовых газов включает
проверку дымохода и замер содержания СО:
Проверка тракта отвода дымовых газов
(Æ глава 12.2)
Измерение CO (Æ глава 12.3)

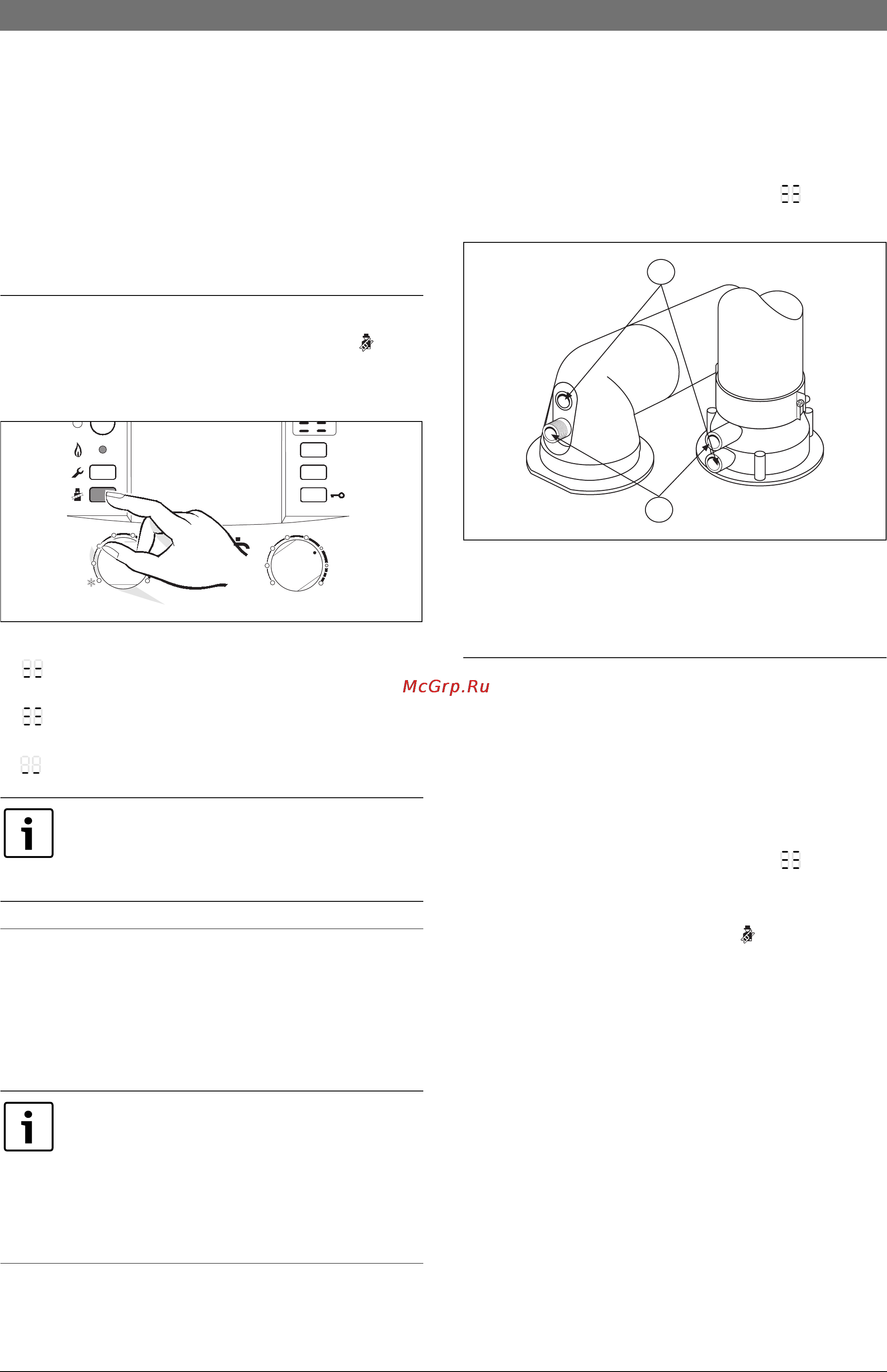

12.1 Кнопка с изображением трубочиста
Нажимая кнопку с изображением трубочиста пока
она горит, можно выбрать следующие характеристики
котла:
Рис 56
= максимальная настройка мощности нагрева
= максимальная номинальная мощность
= минимальная номинальная мощность
12.2 Проверка герметичности тракта
дымовых газов
Измерение O
2
или CO
2
в воздухе для горения.
Для измерения используйте кольцевой зонд дымовых
газов.
B Снять заглушку с измерительного штуцера воздуха
для горения (Æ рис. 57).
B Вставить зонд дымовых газов в штуцер и
загерметизировать место измерения.
B Кнопкой с изображением трубочиста выбрать
максимальную номинальную мощность.
Рис 57
B Измерить содержание O
2
и CO
2
.
B Вставить обратно заглушку.
12.3 Измерение СО в дымовых газах
Для измерения используйте многодырочный зонд
дымовых газов.
B Снять заглушку с измерительного штуцера дымовых
газов (1) (Æ рис. 57).
B Вставить зонд дымовых газов в штуцер до упора и
загерметизировать место измерения.
B Кнопкой с изображением трубочиста выбрать
максимальную номинальную мощность.
B Измерить содержание CO.
B Нажимать кнопку с трубочистом столько раз,
пока не перестанет гореть ее индикатор.
На дисплее снова будет отображена температура
подаваемой воды.
B Установить заглушку.
В Вашем распоряжении 15 минут, чтобы
измерить значения. После этого котел
переключится снова в обычный режим
работы.
Путем измерения содержания O
2
или CO
2
в воздухе для сжигания топлива можно при
отводе отходящих газов согласно C
13
, C
93
(C
33
) и C
43
проверить герметичность
газоотводящего тракта. Содержание O
2
должно быть не ниже 20,6 %. Содержание
CO
2
должно быть не выше.
max
1
2
34
5
6
eco
reset
6 720 615 065-18.1O
max
1
2
3
4
e
6
min
6 720 612 632-32.2O
2
1
