10 | Объем поставкиs RU
6 720 641 399 (2010/11)
4 Объем поставкиs
z При получении груза проверьте целостность
упаковки.
z Проверьте комплектность объема поставки.
Комплектующие, заказываемые дополнительно
– Термическая защита для предохранительного
теплообменника TS 130 3/4" ZD (Honeywell) или
STS 20 (WATTS)
– Вентиль для спуска воздуха G3/8"

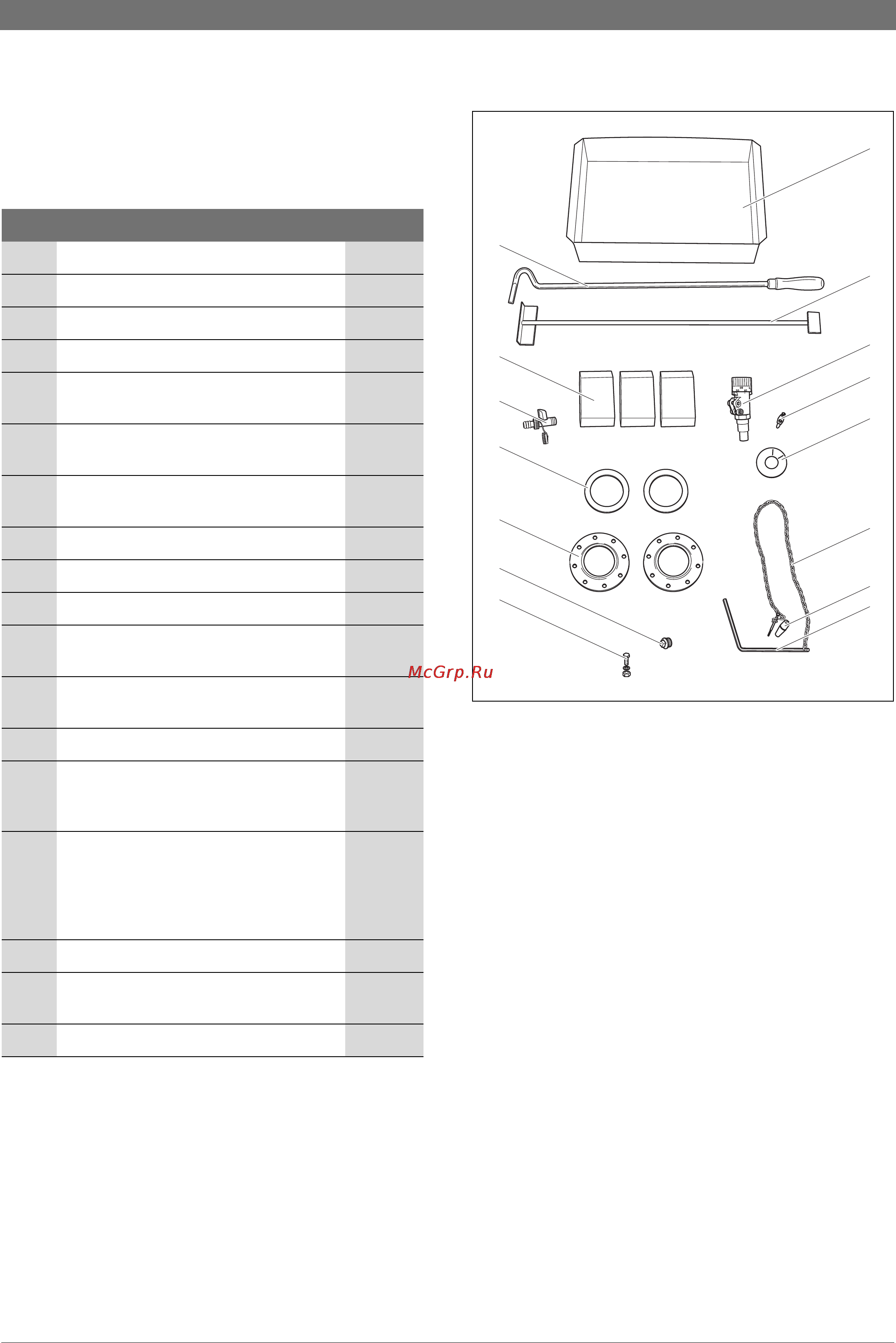

Рис. 5 Объем поставки
3
4
5
2
1
6
7
8
9
10
11
12
13
14
15
Поз. Элемент Кол-во
1 Зольный ящик 1
2 Скребок для чистки 1
3 Регулятор горения 1
4 Конус для регулятора горения 1
5 Уплотнительная манжета для
регулятора горения
1
6–8 Рычаг с цепью для регулятора
горения
1
9 Болты, гайки, U-образные шайбы для
фланцев
16
10 Заглушка с резьбой G ½" 1
11 Фланец с наружной резьбой G 1 ½" 2
12 Уплотнение фланца 2
13 Кран для наполнения и слива с
резьбой G ½"
1
14 Шамотные кирпичи, количество
зависит от размера котла
15 Шуровка 1
Инструкция по монтажу,
эксплуатации и техническому
обслуживанию
1
Скребок для чистки каналов
вторичного воздуха (отсутствует у
котлов типа
K 20-1 S/SW 61,
K 24-1 S/SW 61, K 32-1 S/SW 62 и
K 45-1 S/SW 62)
1
Рычаг загрузочной заслонки 1
Рычаг встряхивания колосниковой
решетки
1
Термоманометр 1
Таб.4 Объем поставки
