Управление отопительной установкой (для обслуживающего персонала) | 27RU
6 720 641 399 (2010/11)
Дополнительно для типов котлов K 32-1 SW 62,
K 45-1 SW 62:
Можно использовать мягкую и твердую древесину
длиной до 330 мм (для типа K 45-1 SW 62 до 500 мм)
и диа-метром до 100 мм. Дрова должны содержать
влагу не более 20 %. Влажность ниже этого
значения не оказывает влияние на мощность и
качество горения. При более высокой влажности
снижается мощность и КПД.
Укладывайте дрова
в котел так, чтобы они не вы-
ступали. Меньшие куски дерева дают большую
теплоотдачу. С большими кусками мощность
меньше.
8.3 Дозагрузка топлива
z Сначала установите регулятор горения на 30 °C
для того, чтобы закрылась заслонка первичного
воздуха.
z Открыть растопочную заслонку для снижения вы-
хода дыма в помещение при загрузке топлива.
z Разрыхлить угли шуровкой.
z Немного приоткрыть загрузочную заслонку для
вытяжки дыма через трубу.
z Только после этого полностью открыть загрузоч-
ную заслонку и заполнить загрузочную
камеру
топливом (максимум до нижней кромки отбойной
плиты).
z Закрыть загрузочную и растопочную заслонки.
z Снова установить регулятор горения на нужное
значение.
z Проверить пламя через смотровое отверстие
вкрышке, при необходимости отрегулировать
по пламени подачу третичного воздуха
(Î стр. 8.1.4, глава 25).
ОСТОРОЖНО!
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ
из-за вспышки пламени.
z Не применяйте жидкое топливо
(бензин, нефть или аналогичные
виды).
z Никогда не разбрызгивайте и не по-
ливайте огонь или угли горючими
жидкостями.

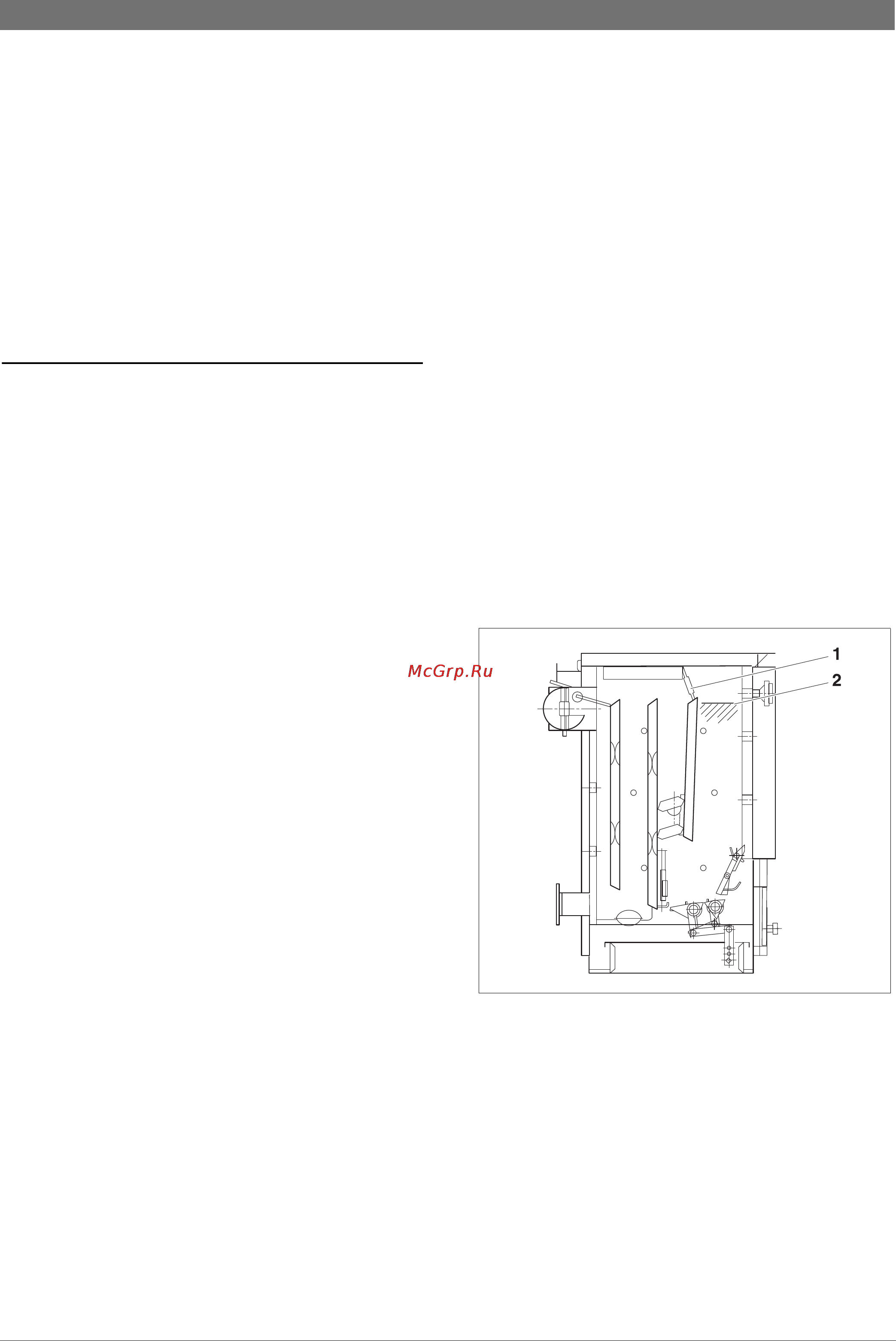

Рис. 30 Максимальная высота загрузки
1 отбойная плита
2 максимальная высота загрузки
