12 | Транспортировка и установка отопительного котла RU
6 720 641 399 (2010/11)
5.2 Расстояния до сгораемых
материалов
5.3 Монтаж регулятора горения
Для всех типов котлов, кроме K 32-1 SW 62:
z Установить с уплотнением регулятор горения в
муфту 3/4" таким образом, чтобы отверстие для
конуса находилось сверху.
z Выставить на регуляторе 30 °C.
z Установить на регуляторе горения рычаг с
конусом.
z Зафиксировать конус винтом M5.
z Прикрепить винтом цепь к воздушной заслонке.
z Регулировочным винтом выставить заслонку так,
чтобы минимальный зазор при
свободно вися-
щей цепи составлял 5 мм.
Точная настройка регулятора горения выполняет-
ся только при первом пуске в эксплуатацию
(Î глава 7.4, стр.22).
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ
ПОЖАРА
из-за наличия легковоспламеняющихся
материалов или жидкостей.
z Удостоверьтесь, что в непосред-
ственной близости от котла не
хранятся воспламеняющиеся
материалы и жидкости.
z Проинформируйте обслуживающий
персонал об установленных прави-
лами минимальных расстояниях,
которые нужно выдерживать до
легко- и трудновоспламеняемых
материалов.

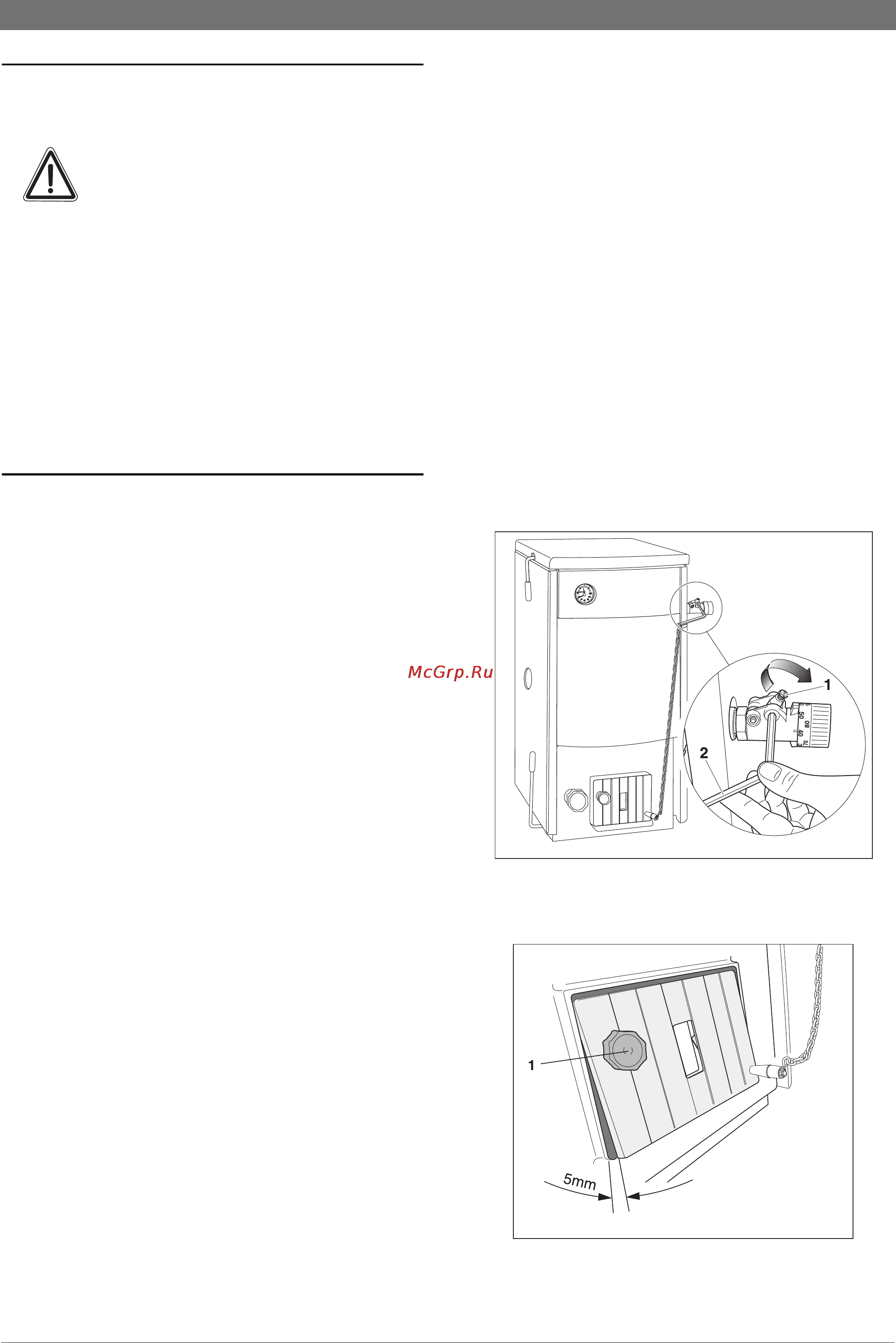

Рис. 7 Монтаж регулятора горения
1 конус
2 рычаг
Рис. 8 Крепление цепи к воздушной заслонке
1 регулировочный винт
