14 | Монтаж отопительного котла RU
6 720 641399 (2010/11)
6 Монтаж отопительного котла
В этой главе приведены указания по правильному
монтажу отопительного котла. В частности, монтаж
включает:
z подключение к системе отвода дымовых газов
z гидравлические подключения
z установка крана для заполнения и слива
z подключение предохранительного
теплообменника
z наполнение отопительной установки и проверка
ее герметичности
6.1 Рекомендации по организации
приточной вентиляции и
подключению к дымовой трубе
6.1.1 Подключение к дымовой трубе
Следите за тем, чтобы подключение котла к ды-
мовой трубе производилось в соответствии с
местными правилами строительного надзора
ипосогласованию с организацией, занимаю-
щейся обслуживанием дымовых труб.
Хорошая тяга в дымовой трубе является основным
условием для правильной работы отопительного
котла. Это существенно влияет на производитель-
ность и экономичность котла
. Отопительный котёл
можно подключать только к дымовой трубе с
достаточной тягой – см. технические характеристики
(Î Таб.3 стр.8).
Для расчета берется весовой расход дымовых газов
при общей номинальной теплопроизводительности.
Эффективная высота дымовой трубы отсчитывает-
ся от места входа присоединительного участка в
дымовую трубу (Î Таб.6, стр.15).

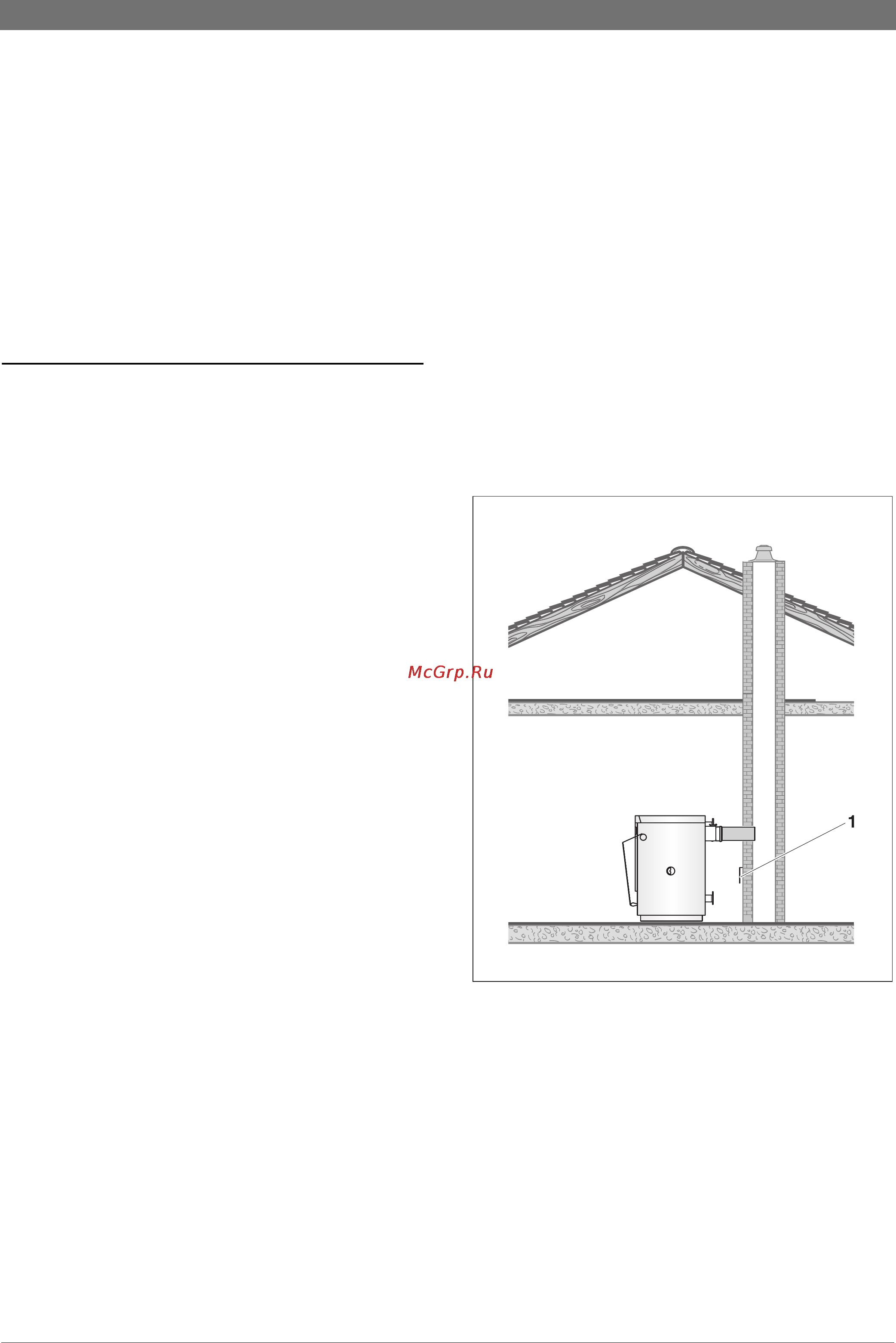

Рис. 10 Подключение к дымовой трубе
1 ограничитель тяги
