34 | Осмотр и техническое обслуживание отопительного котла RU
6 720 641 399 (2010/11)
9 Осмотр и техническое обслуживание отопительного котла
9.1 Почему важно регулярно
проводить техническое
обслуживание?
Осмотр и техобслуживание следует регулярно
проводить:
– для поддержания высокого коэффициента поле-
зного действия и для экономной эксплуатации
отопительной установки (низкого потребления
топлива),
– для достижения высокой надежности в эксплуа-
тации,
– для поддержания высокого экологического уров-
ня процесса сжигания топлива.
Предложите Вашему заказчику заключить договор
оежегодном осмотре и необходимом техническом
обслуживании.
Работы, которые должны быть
включены в этот договор, перечислены в прото-
коле осмотра и технического обслуживания
(Î глава 9.6, стр.37).
9.2 Чистка отопительной установки
z Проверить и при необходимости очистить котел
(Î глава 8.6, стр.29).
z Проверить и при необходимости прочистить
дымовую трубу.
9.3 Проверка рабочего давления в
отопительной установке
Стрелка манометра должна находиться выше
красной стрелки.
Красная стрелка манометра должна быть установ-
лена на необходимое рабочее давление.
z Проверьте давление в отопительной установке
Если стрелка манометра находится ниже красной
стрелки, то рабочее давление слишком низкое.
Необходимо долить воду.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Запасные части можно заказать по
каталогу. Используйте только фир-
менные запчасти.

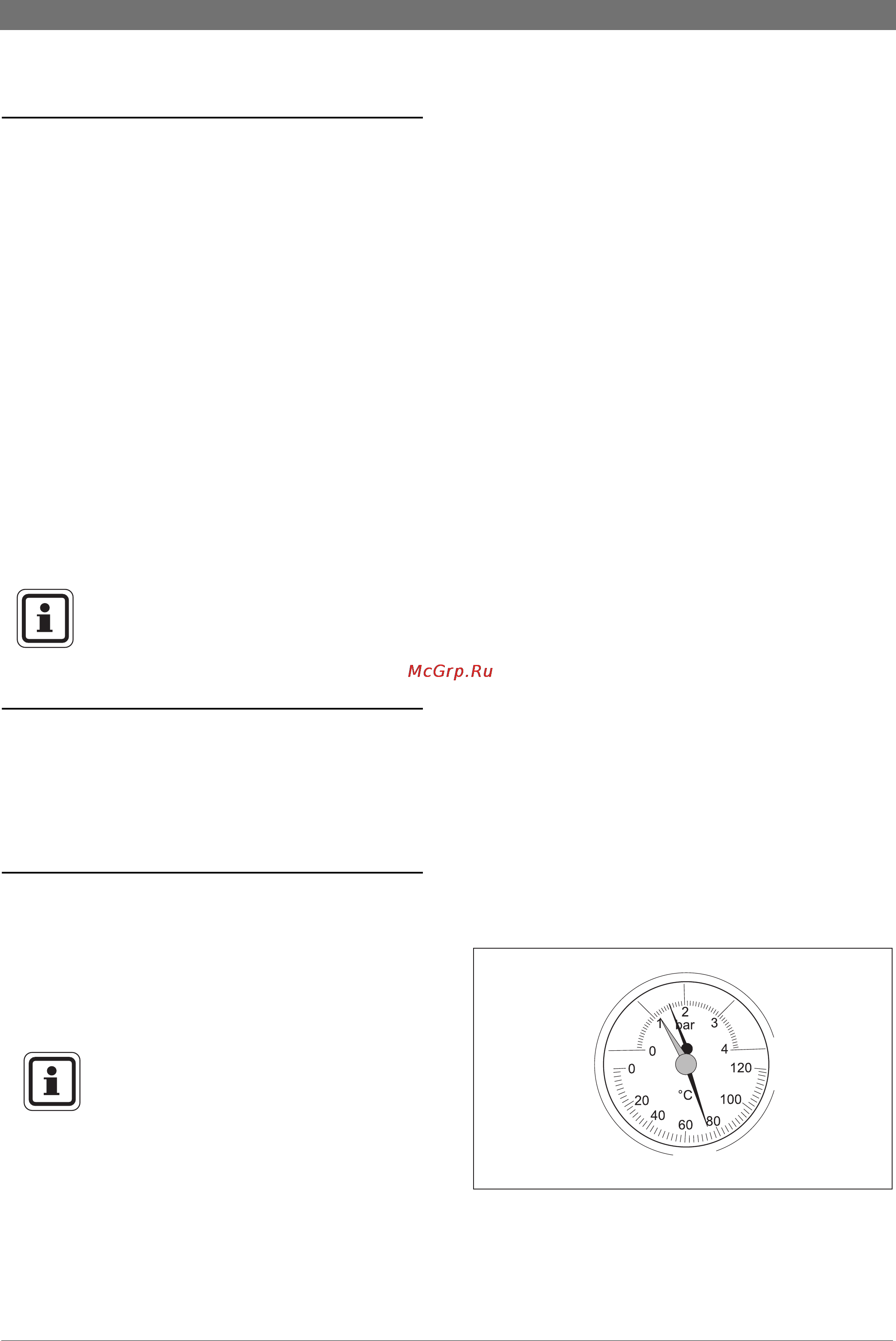

Рис. 38 Термоманометр
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Установите рабочее (избыточное)
давление минимум 1 бар.
