26 | Управление отопительной установкой (для обслуживающего персонала) RU
6 720 641 399 (2010/11)
Каждый раз перед розжигом:
z Перед розжигом проверьте, закрыто ли крышкой
отверстие для чистки (Î стр. Рис. 33, глава 29) в
днище зольной камеры. При чистке котла зола из
дымовых каналов удаляется через отверстие для
чистки.
z Закрыть отверстия для третичного воздуха в бо-
ковых стенках.
z Подвигать несколько раз колосниковую решетку
вперед-назад
для ее очистки.
z Очистить зольный ящик.
z Установить рычаг встряхивания колосниковой
решетки в центральное (рабочее) положение.
Розжиг:
z Для увеличения тяги в котле открыть растопоч-
ную заслонку (верхнее положение). Для этого
поверните рычаг заслонки от котла.
z Положить бумагу и древесину на колосниковую
решетку и заполнить углем загрузочную камеру.
Можно также разжечь
огонь без угля в загрузоч-
ной камере и заполнить ее позже, когда огонь
разгорится.
z Отклонить переднюю решетку внутрь и поджечь
топливо с бумагой.
z Немного приоткрыть дверцу зольной камеры.
Примерно через 10 – 15 минут (когда разгорится
огонь):
z Закрыть дверцу зольной камеры.
z Установить регулятор горения на нужную темпе-
ратуру.
z Загрузить сверху топливо
до верхней кромки
огня.
z Закрыть растопочную заслонку. Для этого рычаг
на задней стороне котла установить в вертикаль-
ное положение.
z Отрегулировать по пламени подачу третичного
воздуха (Î стр. 8.1.4, глава 25).

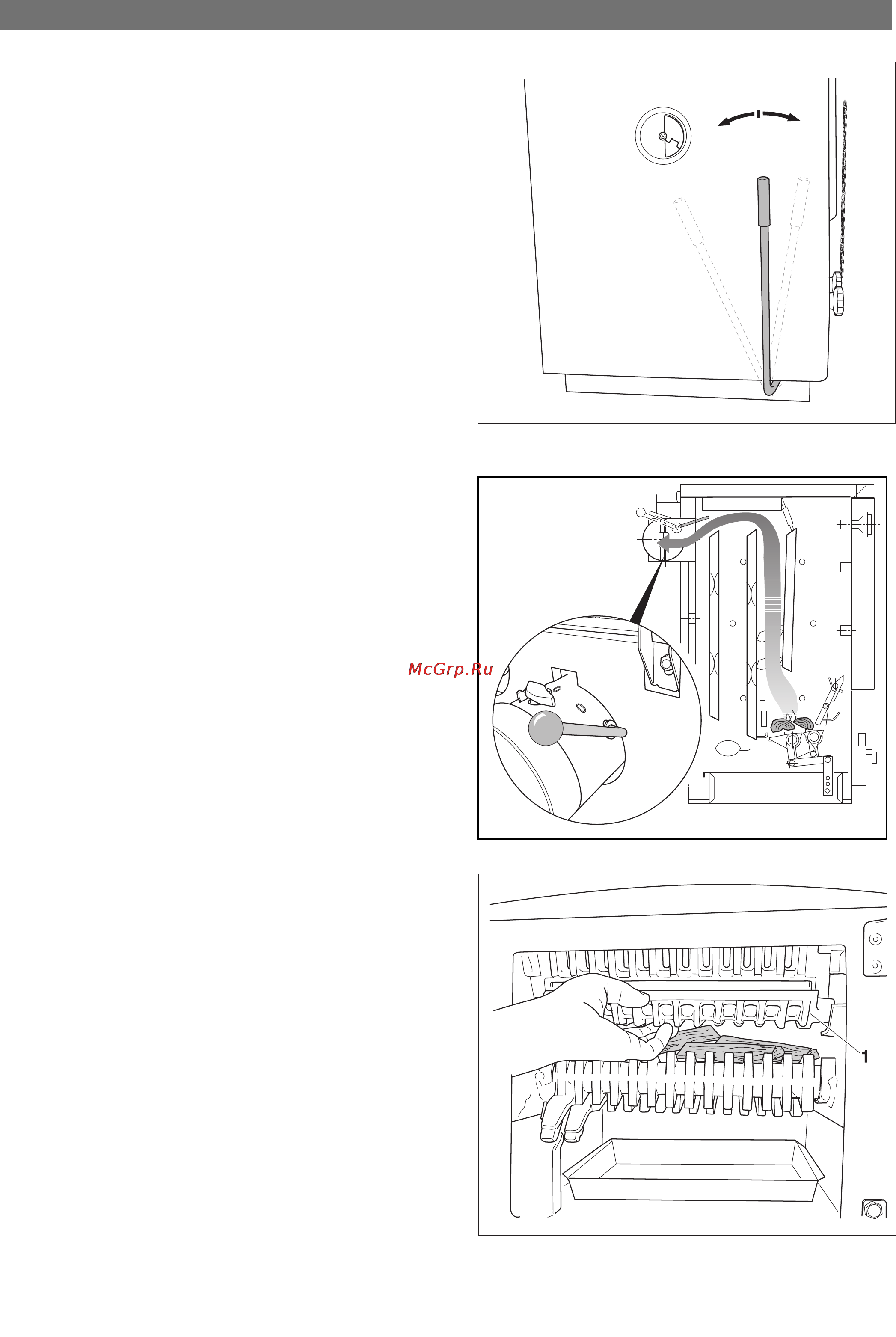

Рис. 27 Рычаг встряхивания колосниковой решетки в
рабочем положении
Рис. 28 Положение растопочной заслонки при розжиге
Рис. 29 Нажать на переднюю решетку внутрь и
уложить дрова для розжига
1 передняя решетка
