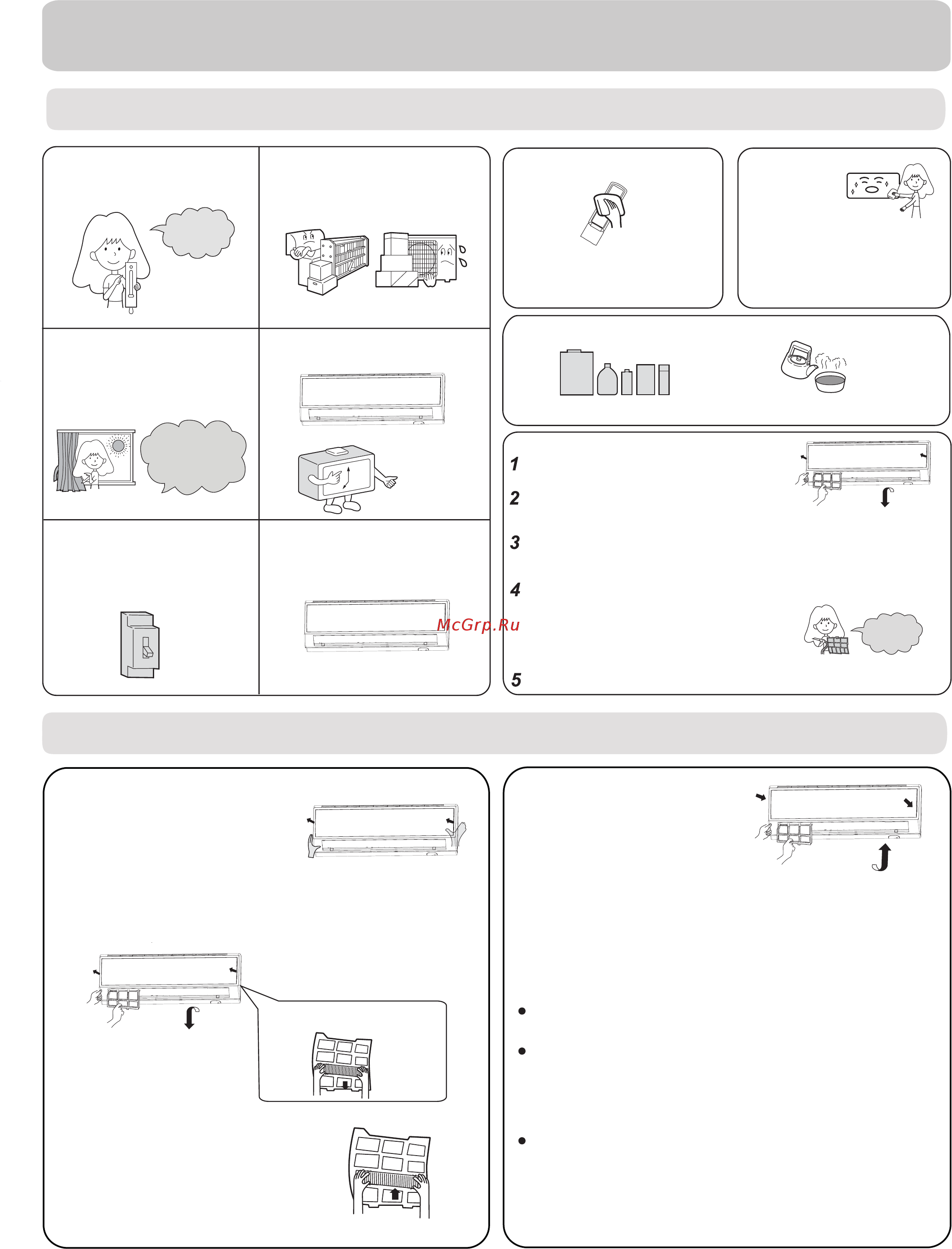

Уход за кондиционером
ВЫКЛ
(Обязательная процедура)
Закройте переднюю панель, фиксаторы должны защелкнуться.
Для правильного и эффективного использования кондиционера
1 раз в две
недели
13
Поддерживайте оптимальную
температуру в помещении
Оптимальная
температура
Не заграждайте входное и
выпускное воздушные отверстия
кондиционера
Закрывайте двери и окна во
время работы кондиционера
В режиме охлаждения не
допускайте попадания в
помещение прямых
солнечных лучей,
закрывайте окно шторами
или жалюзи
Эффективно используйте таймер
Если предполагается, что
кондиционер не будет использо-
ваться в течение длительного
времени, выключите его
рубильником
Для обеспечения комфортного и
эффективного воздухораспределе-
ния используйте регулировку жалюзи
Чистка пульта управления
Протирайте пульт только сухой
тканевой салфеткой. Не используйте
для чистки воду, стеклоочиститель или
химические реагенты.
Чистка корпуса
Протирайте корпус блока сухой
тканевой салфеткой. При сильных
загрязнениях салфетку можно смочить
в водном растворе нейтрального
моющего средства. Тщательно отожми-
те салфетку. После удаления грязи
протрите корпус насухо.
Для чистки запрещается использовать следующие вещества:
Ацетон, бензин, растворители или очистители,
которые могут повредить покрытие корпуса.
Горячая вода температурой выше 40
о
С. Она может вызвать
деформацию и обесцвечивание покрытия корпуса.
Чистка воздушного фильтра
Откройте переднюю панель, потянув ее
вверх.
Извлеките фильтр.
Нажмите на расположенную в центре кнопку фиксации фильтра, чтобы
разблокировать стопоры. Потяните фильтр вниз и выньте его.
Почистите фильтр
Для удаления пыли используйте пылесос или промойте фильтр в воде.
После промывки полностью высушите фильтр в затененном месте.
Установите фильтр на место
Установите фильтр так, чтобы надпись «FRONT»
была обращена вперед. Убедитесь в том, что фильтр
надежно зафиксировался стопорами. Если правая или
левая ячейки фильтра закреплены неправильно, это
может привести к его повреждению.
Закройте переднюю панель
Замена дополнительного (опционального) воздушного фильтра
1. Откройте переднюю панель
2. Извлеките раму стандартного фильтра
Приподнимите переднюю панель,
используя небольшой держатель,
расположенный с правой стороны
внутреннего блока.
Сдвиньте фиксатор рамы слегка вверх, чтобы
отсоединить раму стандартного фильтра. Выньте
старый фильтр.
Выньте старый фильтр
3. Вставьте новый фильтр
Установите новый фильтр, вправив его
в правую и левую ячейки рамы.
4. Вставьте на место и зафикси-
руйте раму стандартного
фильтра
ВНИМАНИЕ:
Светлая сторона фотокаталитического фильтра должна быть
обращена наружу, а темная внутрь. Бактерицидный фильтр
должен быть обращен зеленой стороной наружу, а светлой
внутрь.
5. Закройте переднюю панель
ПРИМЕЧАНИЕ:
Фотокаталитический фильтр для его восстановления через каждые 6
месяцев следует не менее часа держать на солнце.
Бактерицидный фильтр может использоваться долгое время без
необходимости замены. Но в период эксплуатации нужно тщательно
следить за его чистотой. Для удаления пыли можно использовать
пылесос или просто встряхивать фильтр. При загрязнении бактери-
цидный эффект фильтра снижается.
Рекомендуется хранить бактерицидный фильтр в прохладном, сухом
месте, не допуская длительного попадания на фильтр прямого
солнечного излучения. В противном случае бактерицидный эффект
фильтра снижается.
