Внешний вид пульта

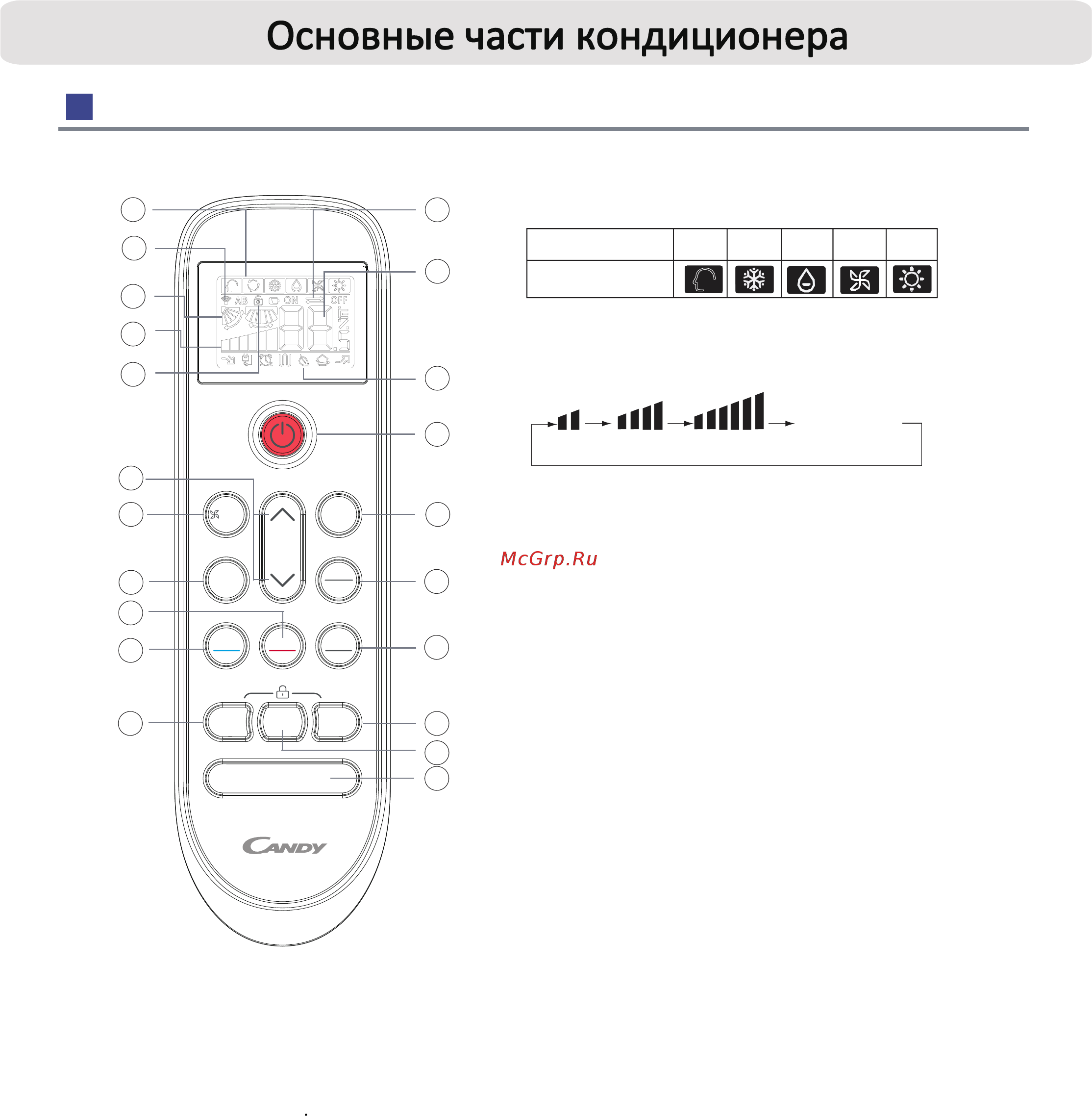

1. Дисплей индикации рабочего режима
2. Индикатор передачи сигнала
3. Индик атор режима свинга SWING
4. Дисплей скорости вентилятора
Рабочий режим
АВТО
BEHT
ХОЛОД ОСУШ
Иконка дисплея
ТЕПЛО
LO MED HI
AUTO
ПОВТОР
BEHT
1
2
3
4
5
8
7
6
15
18
12
13
21
17
20
16
10
9
19
14
11
5. Индикатор блокировки клавиатуры пульта - LOCK
6. Индикатор функции Выкл. - Вкл. по таймеру TIMER
OFF - TIMER ON
7. Дисплей температуры - TEMP
8. Дисплей дополнительных режимов и функций
9. Кнопка задания температуры/реального времени
- TEMP/HOUR
10. Кнопка задания скорости вентилятора BEHT
11. Кнопка режима АВТО
12. Кнопка режима Нагрева - ТЕПЛО
13. Кнопка режима Охлаждения - ХОЛОД
14. Кнопка задания ночного режима КОМФ.СОН
18+21. Кнопка блокировки - LOCK
15. Кнопка Вкл./Выкл. - POWER ON/OFF
16. Кнопка программы таймера - ТАЙМЕР
17. Кнопка отмены/подтверждения - ПОДТВ/ОТМЕНА Для
задания и отмены п
рограммы таймера и других
дополнительных функций
ТАЙМЕР
ПОДТВ
ОТМЕНА
АВТО
ХОЛОД
ТЕПЛО
ОСУШ
КОМФ.СОН
СПЕЦ.
ФУНКЦИИ
ЖАЛЮЗИ
Тихий/Турбо
18. Кнопка режима Осушения- ОСУШ
19. Кнопка регулирования качания жалюзи - ЖАЛЮЗИ
20. Кнопка дополнительных функций - СПЕЦ.
ФУНКЦИИ
Функции: Воздухораспределение -- «Здоровый климат» --Позиция комфортного воздухораспределения 1
---Позиция комфортного воздухораспределения 2 --- Позиция 1 (охлаждение)/Позиция 5 (обогрев) --
Градусы Цельсия /Фаренгейта --Поддержание температуры +10°С в режиме Обогрева--
A-B кодировка -- Подсветка -- Автоматическое вертикальное воздухораспределение -- Автоматическое
горизонтальное воздухораспределение (недоступно)
21. Кнопка режимов Тихий/Турбо (режима
повышенной производительности/бесшумного режима)
Функция Healthy недоступна для некоторых блоков.
