1.
2.
3.

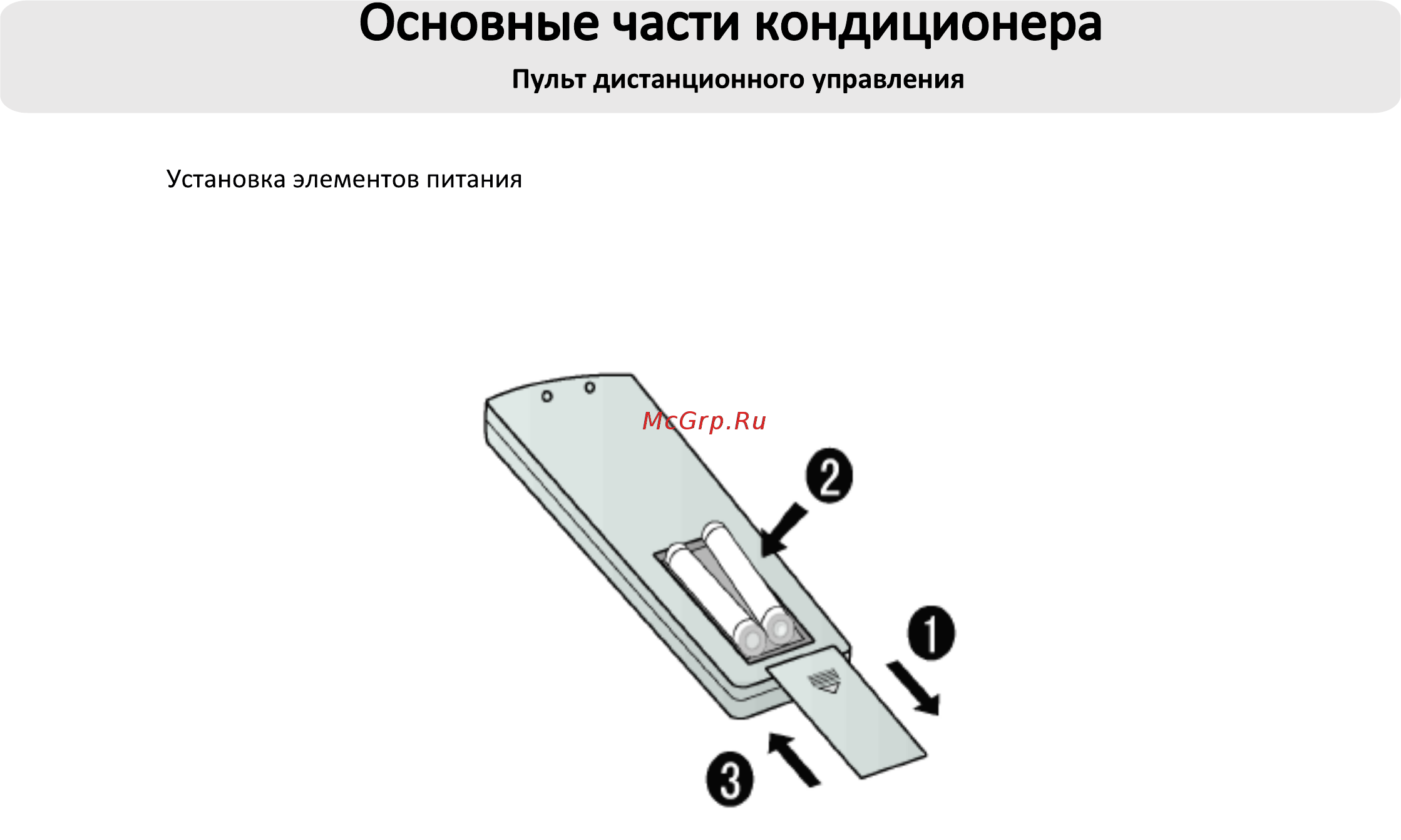

Снимите крышку секции батареек, потянув ее в направлении стрелки, как показано на рисунке.
Вставьте батарейки (2 шт. - тип R-03, пальчиковые).
При установке соблюдайте полярность " + "/"-". Закройте крышкой секцию батареек питания.
Рекомендации при использовании пульта ДУ:
● Расстояние между передатчиком пульта и приемником ИК-сигнала внутреннего блока не должно
превышать 7 м. Кроме того, между ними не должно быть никаких препятствий.
● Во избежание искажения сигнала при использовании пульта рядом с устройствами, способными
вызывать электромагнитные помехи, например, мобильными телефонами, осветительными
приборами с электронным управлением и др., расстояние между пультом и приемником ИК-сигнала
должно быть уменьшено.
● Нечеткое изображение или полностью заполненный дислей свидетельствует о разрядке батареек
питания и необходимости их замены.
● При возникновении сбоя в работе пульта ДУ выньте батарейки, и через несколько минут вставьте
их опять.
4
