6
АВТО
BEHT
ХОЛОД ТЕПЛО ОСУШ
Тихий/Турбо
ПОДТВ
ОТМЕНА
ЖАЛЮЗИ
СПЕЦ.
ФУНКЦИИ
КОМФ.СОН
ТАЙМЕР
При каждом нажатии кнопки FAN заданная скорость
вентилятора циклично меняется в следующей
последовательности: LOW - Низкая, MED - Средняя,
HIGH - Высокая, AUTO - автовыбор.
1. Запуск блока
Блок запускается при нажатии кнопки ON/OFF
2. Выбор рабочего режима
Кнопка ХОЛОД: режим охлаждения
Кнопка ТЕПЛО: режим нагрева
Кнопка ОСУШ: режим осушения
3. Задание температурной уставки
Кнопки
При каждом нажатии кнопки показание
температуры увеличивается на 1
о
С, если держать
эту кнопку нажатой не отпуская, увеличение
уставки можно ускорить.
При каждом нажатии кнопки показание
температуры уменьшается на 1
о
С, если держать эту
кнопку нажатой не отпуская, уменьшение уставки
можно ускорить.
Задайте требуемую температуру.
4. Выбор скорости вентилятора
Вентилятор будет работать на заданной скорости,
отображаемой на дисплее. При выборе Auto скорость
вентилятора будет регулироваться в соответствии с
температурой в помещении.
4. Регулирование горизонтального (вправо-влево)
воздухораспределения (вручную)
Переместите вертикальные створки с помощью кнопки
на кондиционере в нужное положение, чтобы отрегу-
лировать горизонтальное (вправо-влево) воздухорас-
пределение, как показано на рисунке.
Перед установкой створок вручную обесточьте блок.
В условиях высокой влажности на выходном воздуш-
ном отверстии кондиционера может образовываться
конденсат при установке вертикальных жалюзи в
крайнее правое или левое положение.
В режиме охлаждения или осушения не рекомендуется
удерживать горизонтальные жалюзи в нижнем поло-
жении в течение длительного времени, чтобы избежать
образование конденсата на корпусе блока.
Примечание:
При восстановлении подачи питания после его
отключения с пульта управления кондиционер будет
работать с заданными до отключения уставками
положения жалюзи.
2.
SWING
При нажатии на кнопку ЖАЛЮЗИ горизонтальные
жалюзи начинают волнообразное движение створок
вверх и вниз (поз. 4):
Нажмите кнопку
SWING
еще раз, горизонтальные
1. Горизонтальные
створки
Поз.1
Поз.2
Поз.3
3.
створки фиксируются в текущем положении,
функция ЖАЛЮЗИ отключается.
EXTRA
Нажмите кнопк
FUNCTIO
у д
N
ля установки
горизонтальных
жалюзи в положение 2 и 3.
Поз.4
Поз.5
(Автосвинг)

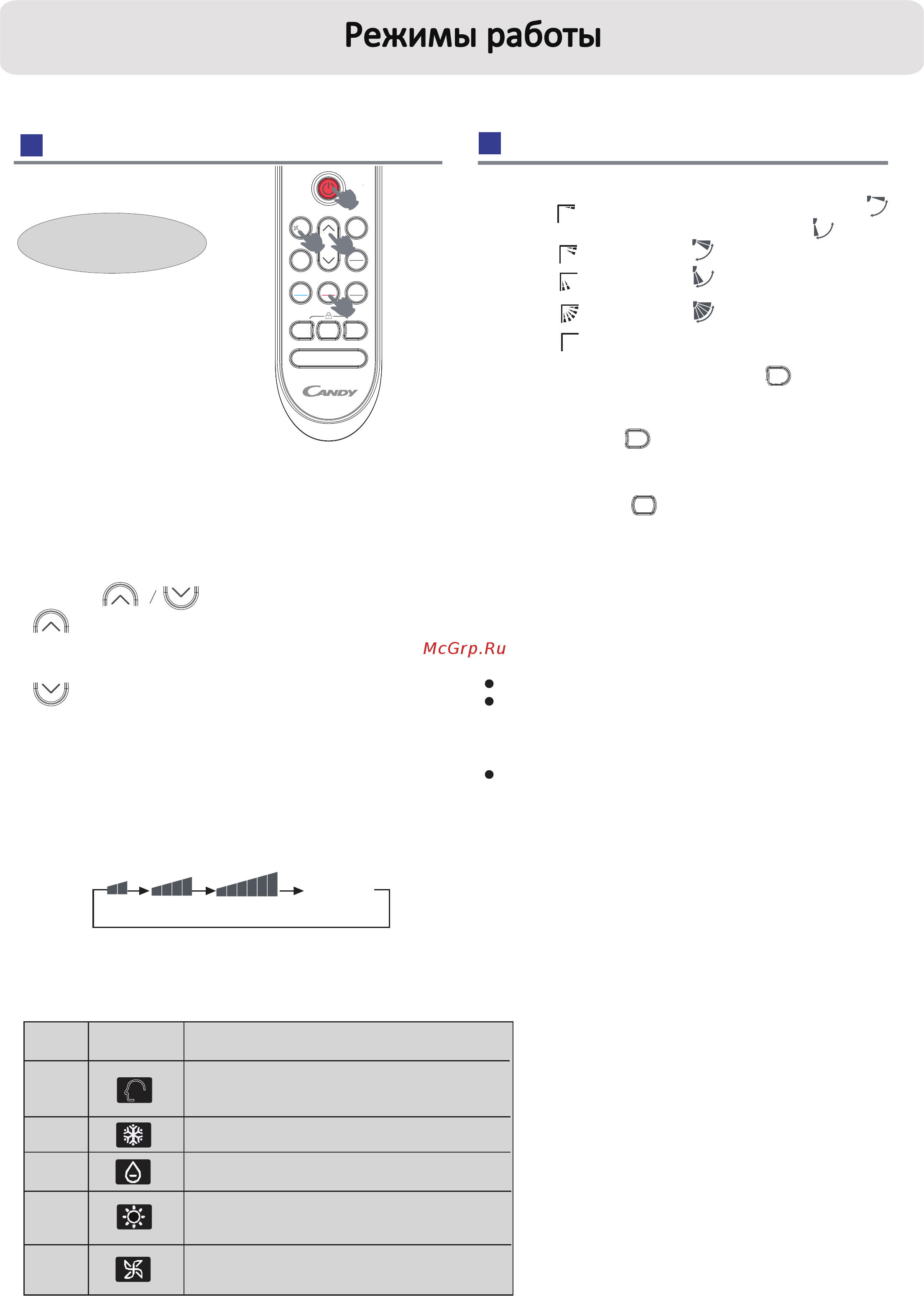

Регулирование направления
воздухораспределения
Базовые операции
Рабочий
режим
Значок на
ИК-пульте
Пояснения
При установке режима АВТО система управления автоматически
выбирает режим Нагрева или Охлаждения в зависимости от
температуры в помещении.
Скорость вентилятора в режиме AUTO также регулируется
автоматически в соответствии с температурой в помещении.
LOW
MED HI
AUTO
ПОВТОР
ОСУШ
ХОЛОД
АВТО
ТЕПЛО
BEHT
Пульт ДУ
ХОЛОД/ОСУШ/AUTO (исходная поз.):
ТЕПЛО (исходная поз.):
(отсутствует)
2
3
4
1
Беспроводной пульт
управления
Модели “Только охлаждение” не имеют дисплея и функций, связанных с
режимом обогрева.
В режиме Осушения/ОСУШ, когда температура в помещении опускается ниже
значения уставки +2°С, кондиционер будет периодически работать на низ-
кой (LOW) скорости вентилятора вне зависимости от заданной скорости.
В режиме Обогрева подача воздуха начинается только по прошествии
некоторого времени, что связано с защитной функцией предотвращения
подачи холодного воздуха. Если скорость вентилятора установлена в
режим AUTO, ее регулирование будет выполнятся в автоматическом
режиме в соответствии с температурой в помещении.
В режиме вентиляции регулирование температуры по заданной уставке не
действует. Таким образом, Охлаждение и Обогрев в режиме вентиляции не
выполняются, блок работает только в режиме вентиляции. Также недоступ-
ны автоматический выбор скорости AUTO и задействование функции Sleep.
