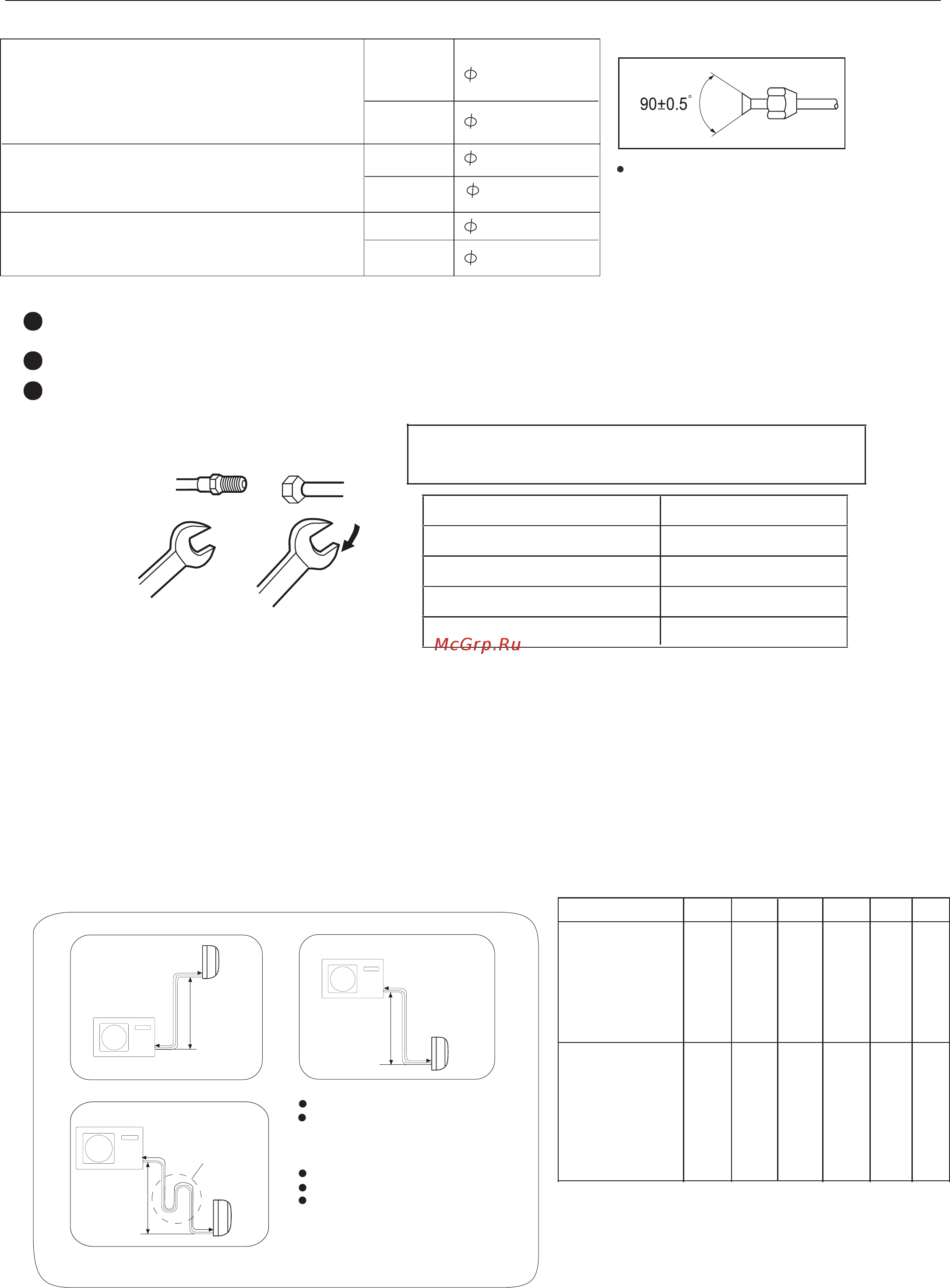

Candy ACI-24HTR03/R3 [36/42] Монтаж наружного блока
![Candy ACI-24HTR03/R3 [36/42] Монтаж наружного блока](/views2/1730147/page36/bg24.png)
C D
E
A макс. B макс.
B мин.
10
15
5
5
20
3
10
25
5
7
20
3
A
B
Внутр.блок
A
B
A
B
Маслоподъемная
петля
ВНИМАНИЕ!
Стандартная длина соединительной трассы составляет «С» метров (см. нижеприведенную Таблицу). Если она будет
превышать «D» метров, может произойти ухудшение характеристик системы кондиционирования, поэтому нужно выпол-
нить дозаправку системы хладагентом.
Дозаправку контура следует выполнять из расчета «E» г на 1 м трубы.
Заправка должна производиться только квалифицированными сервис-инженерами.
При необходимости дополнительной заправки хладагента сначала необходимо выполнить вакуумирование контура,
используя вакуумный насос.
18~20
30~35
35~45
45~55
Внутр.блок
Внутр.блок
Монтаж наружного блока
Монтаж соединительного трубопровода
Установите накидную гайку на трубу,
затем выполните развальцовку.
1. Диаметр и толщина труб соединительного трубопровода
Линия
жидкости
Линия газа
Линия
жидкости
Линия газа
Линия
жидкости
Линия газа
Накидная
гайка
Динамометрический
гаечный ключ
Гаечный ключ
Резьбовой
соединитель
2. Методика соединения трубопроводов хладагента
6.35х0.8 мм
9.52х0.8 мм
6.35х0.8 мм
12.7х0.8 мм
9.52х0.8 мм
15.88х0.8 мм
Чрезмерное усилие затяжки при отсутствии центровки может
привести к повреждению резьбы и утечкам хладагента.
Сгибать трубы нужно как можно осторожнее. При сгибе трубы для предотвращения ее деформа-
ции или растрескивания радиус сгиба трубы должен быть как можно больше и не менее 30-40 мм.
Присоединение в первую очередь газовой магистрали упрощает выполнение монтажных работ.
Трубы должны быть рассчитаны на использование с хладагентом R32.
Не допускайте попадания в трубу песка, воды и прочих посторонних веществ
Крутящий момент (Н
.
м)Диаметр трубы (Ø)
Линия жидкости 6.35 мм (1/4")
Линия жидкости/газа 9.52 мм (3/8")
Линия газа 12.7 мм (1/2")
Линия газа 15.88 мм (5/8")
Наружный блок
Наружный блок
Наружный блок
Макс. перепад высот: A макс
Если перепад высот между внутренним и
наружным блоком превышает 5 метров,
необходима установка маслоподъемных
петель через каждые 5-7 метров
вертикального фреонопровода.
Макс. длина трассы: B макс.
Мин. длина трассы: B мин.
В случае, если длина трассы В
превышает D метров, необходимо
произвести дополнительную заправку из
расчета E грамм/метр.
Наружный блок
36
ACI-07HTR03/R3-OUT
ACI-09HTR03/R3-OUT
ACI-12HTR03/R3-OUT
ACI-18HTR03/R3-OUT
ACI-24HTR03/R3-OUT
ACI-18HTR103/R3-OUT
ACI-07HTR03/R3-OUT
ACI-09HTR03/R3-OUT
ACI-12HTR03/R3-OUT
ACI-18HTR03/R3-OUT
ACI-24HTR03/R3-OUT
ACI-18HTR103/R3-OUT
