Монтаж наружного блока

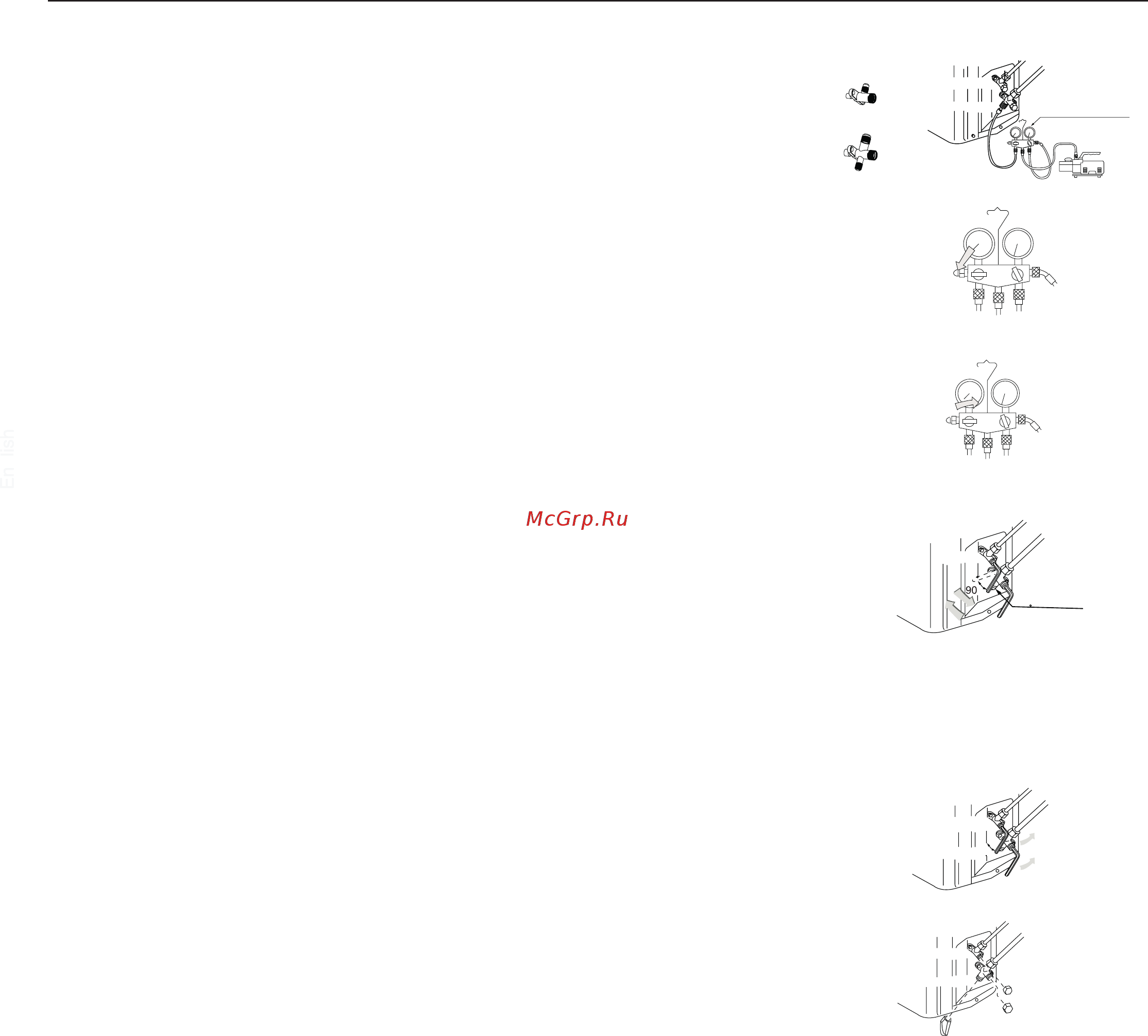

Вакуумирование
Вакуумирование выполняется с помощью вакуумного насоса.
1. Снимите колпачки с сервисного порта 3-ходового (газового) стопорного вентиля, а
также со штоков 3-ходового (газового) и 2-ходового (жидкостного) стопорных
вентилей. Подсоедините заправочный шланг, отходящий от манометрического
коллектора (Lo - вентиль низкого давления), к сервисному порту газового стопорно-
го вентиля. Подсоедините центральный шланг, отходящий от манометрического
коллектора, к вакуумному насосу.
2. Откройте полностью вентиль низкого давления (Lo) манометрического коллектора.
Включите вакуумный насос. Если стрелка мановакууметра показывает, что система
достигает состояния вакуума моментально, проверьте шаг 1 снова.
3. Выполняйте вакуумирование в течение 15 минут. Проверьте показания по манова-
куумметру, давление разрежения в контуре должно достичь величины –0,1 МПа
(–760 мм ртут. ст.). После завершения вакуумирования закройте вентиль низкого
давления (Lo) манометрического коллектора и выключите вакуумный насос. По
прошествии 1-2 минут проверьте по мановакуумм
етру, не повышается ли давление.
Если давление повысилось, это свидетельствует о наличии в контуре влаги или
негерметичных соединений. Проверьте плотность всех соединений и перезатяните
их заново. После этого опять повторите вышеуказанные действия (п.3).
4. Для подачи хладагента в контур откройте 2-ходовой жидкостной стопорный
вентиль, повернув шток вентиля на 90
о
против часовой стрелки. Через 6 сек.
закройте вентиль и проведите проверку контура на утечки.
5. Проверьте на утечки плотность всех соединений. При обнаружении утечки переза-
тяните соединение заново. После этого, если утечка устранена, переходите к
действиям п. 6. Если утечка не устранена, эвакуируйте хладагент из контура через
сервисный порт. Повторно выполните вальцованные соединения межблочных
линий, вакуумирование и проверку контура на утечки газа, а затем заправьте
систему требуемым количеством хладагента.
6. Отсоедините заправочный шланг от сервисного порта газового стопорного вентиля,
а затем до упора откройте газовый и жидкостной стопорные вентили против часовой
стрелки (не поворачивайте шток вентиля уже после того, как он достиг упора).
7. Для предотвращения утечек затяните колпачки сервисного порта и штоков
жидкостног
о и газового стопорного вентилей, контролируя прилагаемое усилие
затяжки. Затяжку рекомендуется производить чуть дольше, чем потребуется резкое
увеличение усилия затяжки (крутящего момента).
ВНИМАНИЕ!
В случае утечек полностью эвакуируйте хладагент из контура. Вакуумируйте систему, а затем заправьте требуемым количе-
ством жидкого хладагента в соответствии с данными, указанными на паспортной табличке блока.
2-ход. вентиль
2-ход. вентиль
2-ход. вентиль
2-ход. вентиль
2-ход. вентиль
3-ход. вентиль
3-ход. вентиль
3-ход. вентиль
3-ход. вентиль
Жидкостной стопорный
вентиль
Газовый стопорный
вентиль
Вакуумный насос
Манометрич. коллектор
Открыть
Закрыть
Сервисный порт
Закрыть на 90
о
в теч. 6 сек
Колпачок штока вентиля
Колпачок штока вентиля
Колпачок сервисного
порта
38
