5 Установка котла

Logamax plus – 6 720 803 788 (2012/10)

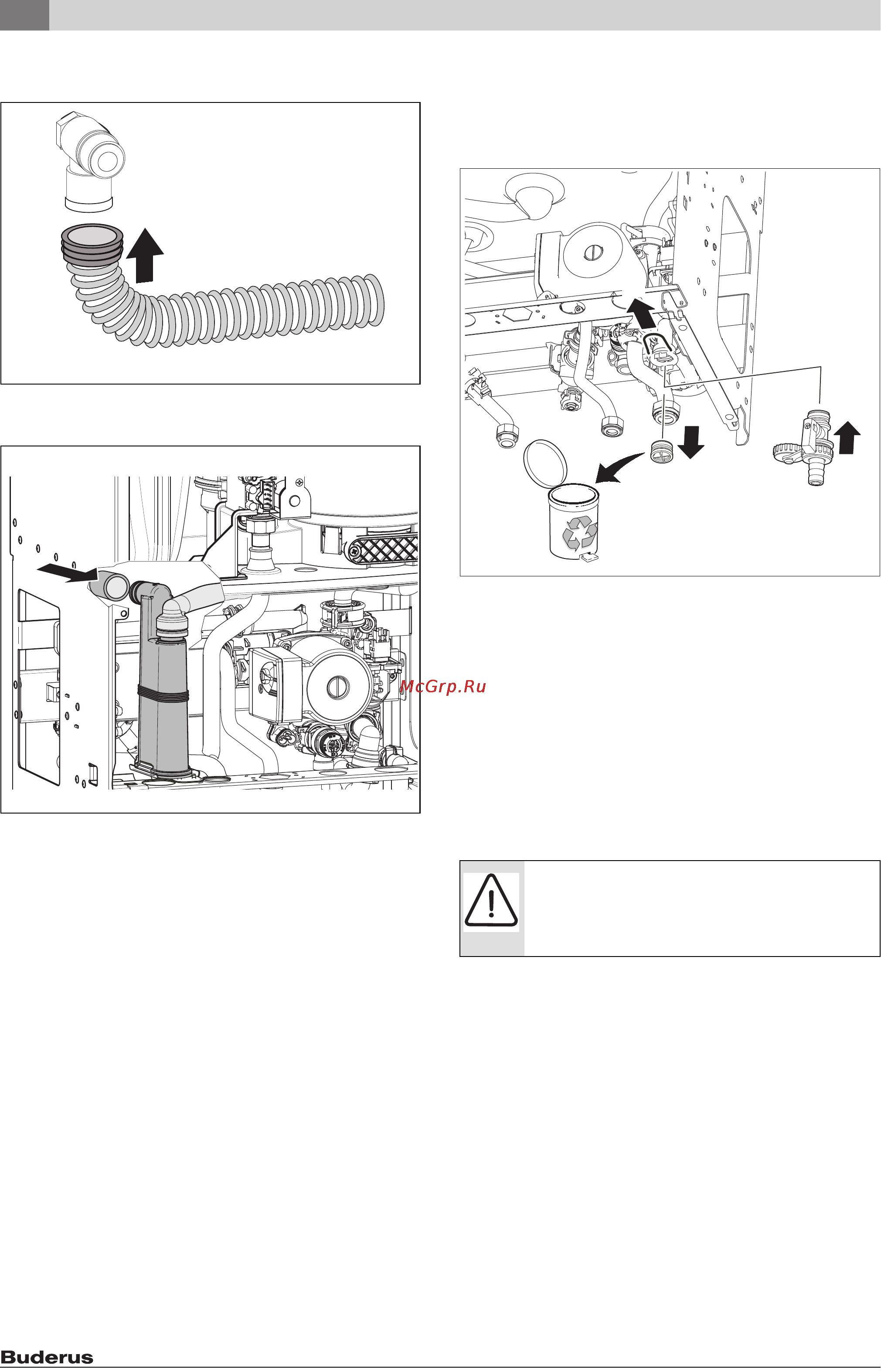

Подсоединение шланга предохранительного клапана

(отопление)

Рис. 12

Подсоединение шланга к сифону конденсата

Рис. 13

Кран для заполнения и слива

1. Выньте пружинный фиксатор.

2. Удалите заглушку.

3. Установите кран для заполнения и слива из комплекта поставки и

закрепите пружинным фиксатором.

Рис. 14 Установка крана для заполнения и слива

Сифон (комплектующие)

Для надежного отвода конденсата и воды из предохранительного

клапана имеется дополнительное оборудование: конусный сифон.

▶ Проложите отводную линию из коррозионностойких материалов

(ATV-A 251).

К ним относятся: керамические трубы, трубы из ПВХ, трубы из

полиэтилена высокой плотности и полипропилена, полимерные

трубы из АБС/AСА, чугунные трубы, эмалированные или с

покрытием внутри, стальные трубы с полимерным покрытием,

трубы из нержавеющей стали, трубы из боросиликатного стекла.

▶ Подсоедините отводной трубопровод непосредственно к месту

подключения DN 40.

6 720 619 605-37.2O

6 720 646 606-38.1O

УBEДOMДEHИE:

▶ Не допускается изменять или перекрывать

отводящий трубопровод.

▶ Шланги следует прокладывать всегда с уклоном.

6 720 646 606-34.1O
