9 Отопительный насос
Logamax plus – 6 720 803 788 (2012/10)
30
9 Отопительный насос
9.1 Смещение характеристической кривой котлового
насоса
Скорость вращения котлового насоса можно изменить на клеммной
коробке насоса.

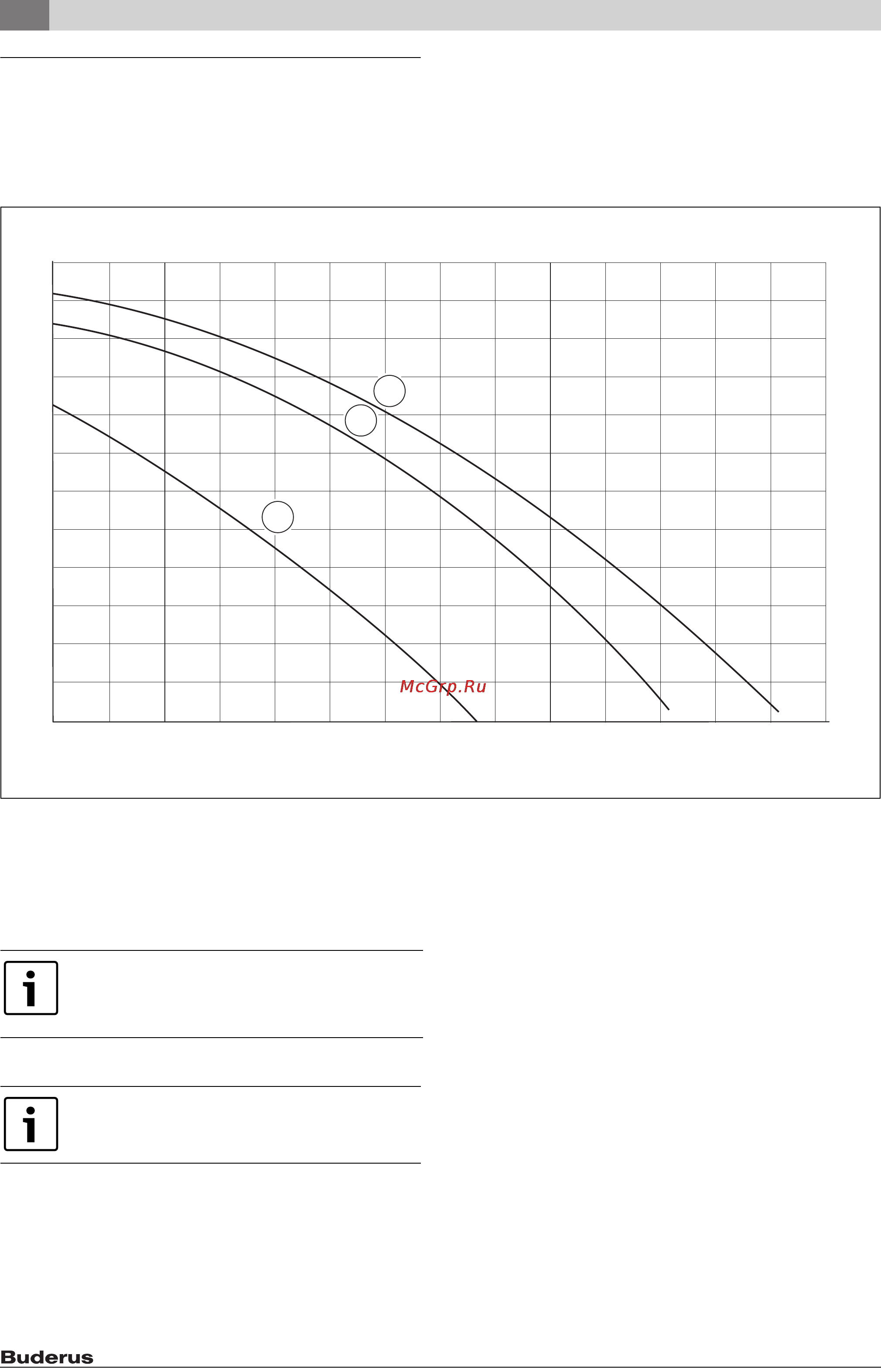

Рис. 34 Диаграмма насоса
[1] Характеристика для положения переключателя 1
[2] Характеристика для положения переключателя 2
[3] Характеристика для положения переключателя 3
(первоначальная установка)
[H] Остаточный напор (м)
[V] Расход циркулирующей воды (л/ч)
9.2 Защита насоса от заклинивания
Если в течение суток котел не включался в работу, то произойдет
принудительное включение отопительного насоса и 3-ходового
клапана, чтобы избежать заклинивания в результате оседания
взвешенных частиц на подвижные части механизмов.
5
4
3
2
H/m
.
6720619 656-40.1O
6
1400
V/l/h
120010008006004002000
0
1
1
2
3
▶ Обычно это требуется для того, чтобы снизить шум
в системе отопления. Функция неактуальна при
наличии электронного самонастраивающегося
насоса.
Эта функция предотвращает заклинивание насоса
отопительного контура и трёхходового клапана после
длительного простоя.
.
