6 Электрические соединения
Logamax plus – 6 720 803 788 (2012/10)
21

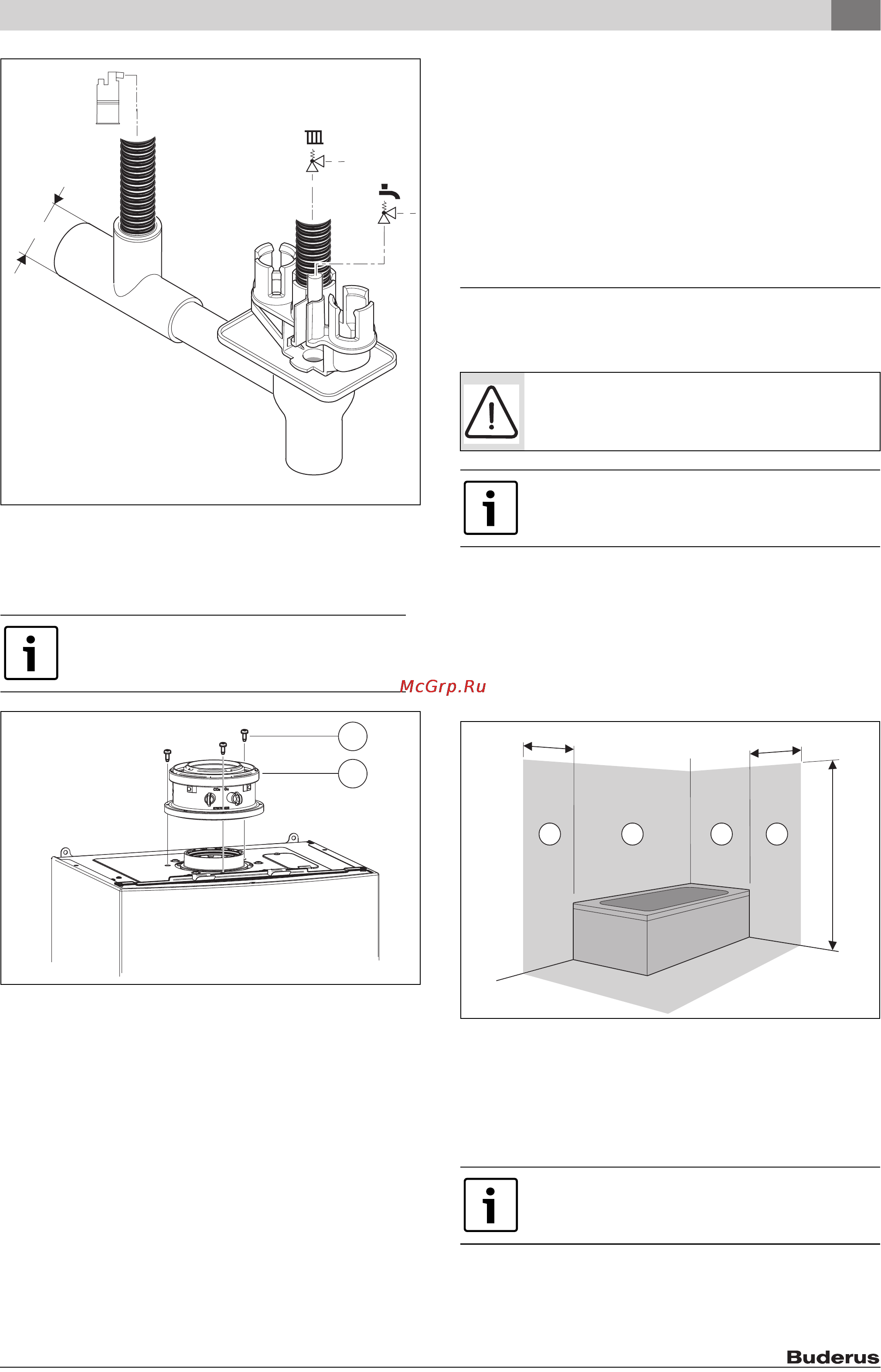

Рис. 15 Подключение конусного сифона
5.7 Подключение газоотводной арматуры
▶ Монтировать газоотводную арматуру и закрепить ее
прилагаемыми винтами.
Рис. 16
[1] Патрубок для отвода дымовых газов.
[2] Винты
▶ Проверьте герметичность тракта дымовых газов ( глава 12.2).
5.8 Проверка подключений
Подача воды
▶ Откройте краны на подающей и обратной линиях и заполните
систему отопления.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление 2,5 бар по манометру).
▶ Откройте кран подачи холодной воды к котлу и кран горячей воды
в одном из мест водоразбора и дождитесь, когда начнёт выходить
вода (испытательное давление максимум 10 бар).
Газопровод
▶ Закройте газовый кран для защиты газовой арматуры от
повреждения высоким давленим.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление 150 мбар).
▶ Понизить давление в газопроводе до рабочего.
5.9 Эксплуатация котла без бака-водонагревателя
▶ Закройте штуцеры горячей и холодной воды на монтажной
панели крышкой 1/2" (артикул № 7 709 000 227).
6 Электрические соединения
6.1 Общие указания
Вся регулирующая, управляющая и защитная арматура котла
прошла проверку и готова к эксплуатации.
Выполняйте требования местных энергоснабжающих организаций
относительно защитных мер (ПУЭ).
В помещениях с ванной или душем прибор устанавливать
запрещается.
К питающему кабелю нельзя подключать других потребителей.
Рис. 17
[1] Зона безопасности 1 непосредственно над ванной
[2] Зона безопасности 2 на расстоянии 60 см от ванны/душа
Предохранители
Котёл защищен предохранителем. Он находится под крышкой
соединительных клемм ( рис. 18, стр. 22).
Подробная информация приведена в инструкции
по монтажу соответствующего элемента системы
отвода дымовых газов.
6 720 619 605-36.1O
DN 40
1
2
6 720 645 406-04.1O
OПACHO: удар электрическим током!
▶ Перед выполнением работ на электрических узлах
обязательно отключить напряжение питания.
Электрические подключения должно выполнять
только специализированное предприятие, имеющее
допуск к выполнению таких работ.
Запасной предохранитель находится на внутренней
стороне крышки.
225 cm
6 720 612 659-13.2O
22 11
60 cm
60 cm
