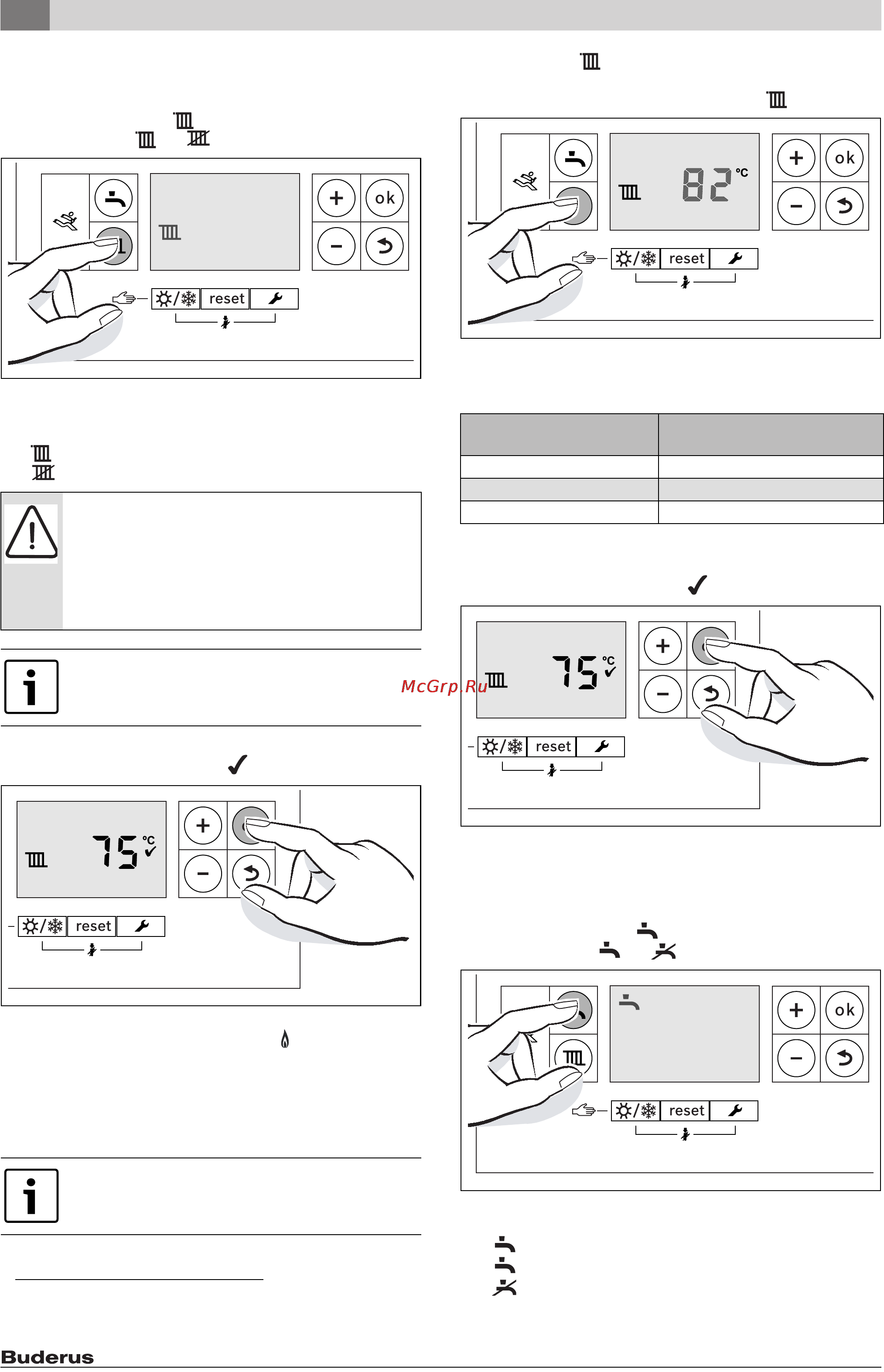

7 Ввод в эксплуатацию
Logamax plus – 6 720 803 788 (2012/10)
26
7.4 Включение отопления
7.4.1 Включение/выключение отопления
▶ Держите нажатой кнопку до тех пор, пока на дисплее не
начнет мигать знак или .
Рис. 23 Индикация работы отопления
▶ Нажмите кнопку + или – , чтобы включить или выключить
отопление:
– = отопление работает
– = отопление не работает
▶ Нажмите кнопку ok, чтобы сохранить настройки.
На короткое время появится знак .
Рис. 24 Индикация работы отопления
При включённой горелке появляется знак .
7.4.2 Установка максимальной температуры подающей линии
Максимальную температуру подающей линии можно задать в
диапазоне от 30 °C до 82 °C
1)
. На дисплее показана текущая
температура подающей линии.
При включённом отоплении:
▶ Нажмите кнопку .
На дисплее будет мигать заданная максимально допустимая
температура подающей линии и появится знак .
Рис. 25
▶ Кнопкой + или – установите максимальную температуру
подающей линии.
▶ Нажмите кнопку ok, чтобы сохранить настройки.
На короткое время появится знак .
Рис. 26
7.5 Настройка приготовления горячей воды
7.5.1 Включение/выключение приготовления горячей воды
▶ Держите нажатой кнопку до тех пор, пока на дисплее не
начнет мигать знак или .
Рис. 27 Индикация приготовления горячей воды
▶ Кнопкой + или – установите приготовление горячей воды
– = приготовление горячей воды включено
– + ECO = экономичный режим
– = приготовление горячей воды выключено
УBEДOMДEHИE: возможно повреждение
оборудования при низких температурах!
При выключенном отоплении работает только защита
от замерзания котла.
▶ При опасности заморозков используйте защиту от
замерзания ( стр. 28).
Если установлено «Отопление выключено», то нельзя
включить отопление с подключенной системы
управления.
1) Максимальное значение может быть снижено в сервисной функции 3.2b
( стр. 38).
Учитывайте максимально допустимую температуру
подающей линии для обогреваемых полов.
6 720 619 605-15.1O
6 720 619 605-14.1O
Температура подающей
линии
Применение
около 50 °C Обогрев полов
около 75 °C Отопление радиаторами
около 82 °C Отопление конвекторами
Таб. 9 Максимальная температура подающей линии
6 720 619 605-13.1O
6 720 619 605-14.1O
6 720 619 605-18.1O
