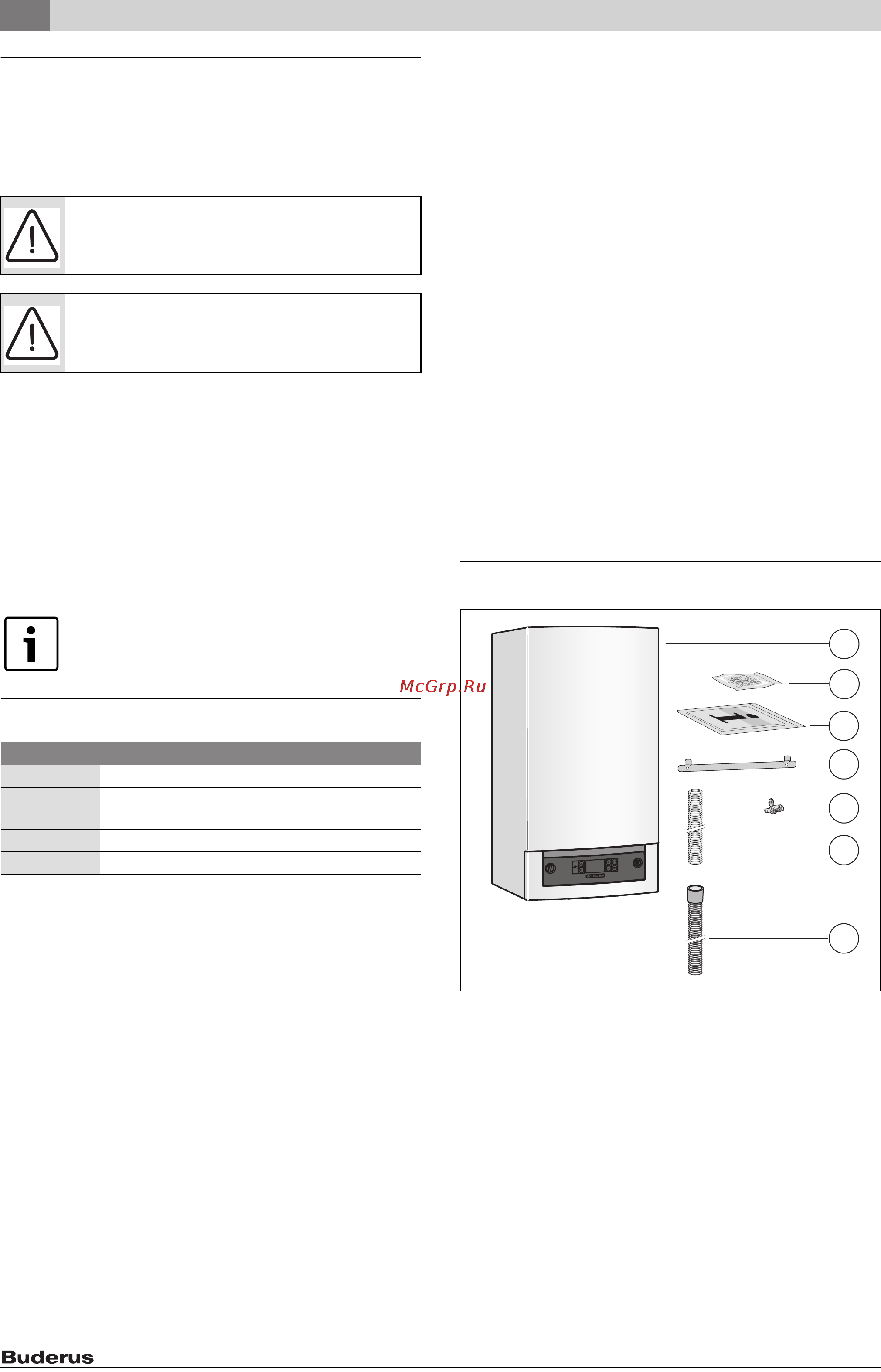

1 Пояснения символов и указания по технике безопасности
Logamax plus – 6 720 803 788 (2012/10)
4
1 Пояснения символов и указания по
технике безопасности
1.1 Пояснения условных обозначений
Предупреждения
Выделенные слова в начале предупреждения обозначают вид и
степень тяжести последствий, наступающих в случае непринятия
мер безопасности.
• УВЕДОМЛЕНИЕ означает, что возможно повреждение
оборудования.
• ВНИМАНИЕ означает, что возможны травмы легкой и средней
степени тяжести.
• ОСТОРОЖНО означает, что возможны тяжелые травмы.
• ОПАСНО означает, что возможны травмы с угрозой для жизни.
Важная информация
Другие знаки
1.2 Указания по технике безопасности
При появлении запаха газа
▶ Закрыть газовый кран ( страница 24).
▶ Открыть окна и двери.
▶ Не пользоваться электровыключателями.
▶ Погасить открытое пламя.
▶ Находясь вне помещения, позвонить в аварийно-газовую
службу и в уполномоченную специализированную фирму.
При появлении запаха дымовых газов
▶ Отключить котел ( страница 20).
▶ Открыть окна и двери.
▶ Уведомить уполномоченную специализированную фирму.
У котлов с забором воздуха из помещения:
Опасность отравления дымовыми газами при недостаточной
подаче воздуха для горения
▶ Обеспечьте подачу воздуха для горения.
▶ Не закрывайте и не уменьшайте сечение отверстий для приточно-
вытяжной вентиляции в дверях, окнах и стенах.
▶ Обеспечьте подачу воздуха для горения также при установке в
помещении дополнительного оборудования, например,
вытяжных вентиляторов, кухонных вытяжек и др.
▶ Запрещается эксплуатировать котёл при недостаточной подаче
воздуха для горения.
Опасность взрыва горючих газов
Работы с газовым оборудованием должны выполнять только
сотрудники специализированного предприятия, имеющие
разрешение на проведение таких работ.
Взрывоопасные и легковоспламеняемые материалы
Легковоспламеняемые материалы (бумагу, растворители, краски и
др.) нельзя хранить и использовать вблизи от котла.
Воздух для горения / воздух в помещении
Для предотвращения коррозии воздух для горения / воздух в
помещении не должен содержать агрессивных веществ, таких как
галогеноуглеводороды, соединения хлора или фтора и др.
2 Комплект поставки
Рис. 1
[1] Настенный газовый конденсационный котел
[2] Крепёжный материал (винты с принадлежностями)
[3] Комплект документации к котлу
[4] Монтажная планка
[5] Кран для заполнения и слива
[6] Шланг предохранительного клапана (отопительный контур)
[7] Конденсатный шланг
Предупреждения обозначены в тексте
восклицательным знаком в треугольнике на сером
фоне.
При опасности удара электрическим током вместо
восклицательного знака в треугольнике стоит
молния.
Важная информация без каких-либо опасностей для
человека и оборудования обозначается
приведенным здесь знаком. Она выделяется
горизонтальными линиями над текстом и под ним.
Знак Значение
▶ Действие
Ссылка на другое место в инструкции или на
другую документацию
• Перечисление/список
– Перечисление/список (2-ой уровень)
Таб. 1
1
3
2
6 720 647 086-02.1O
4
5
6
7
