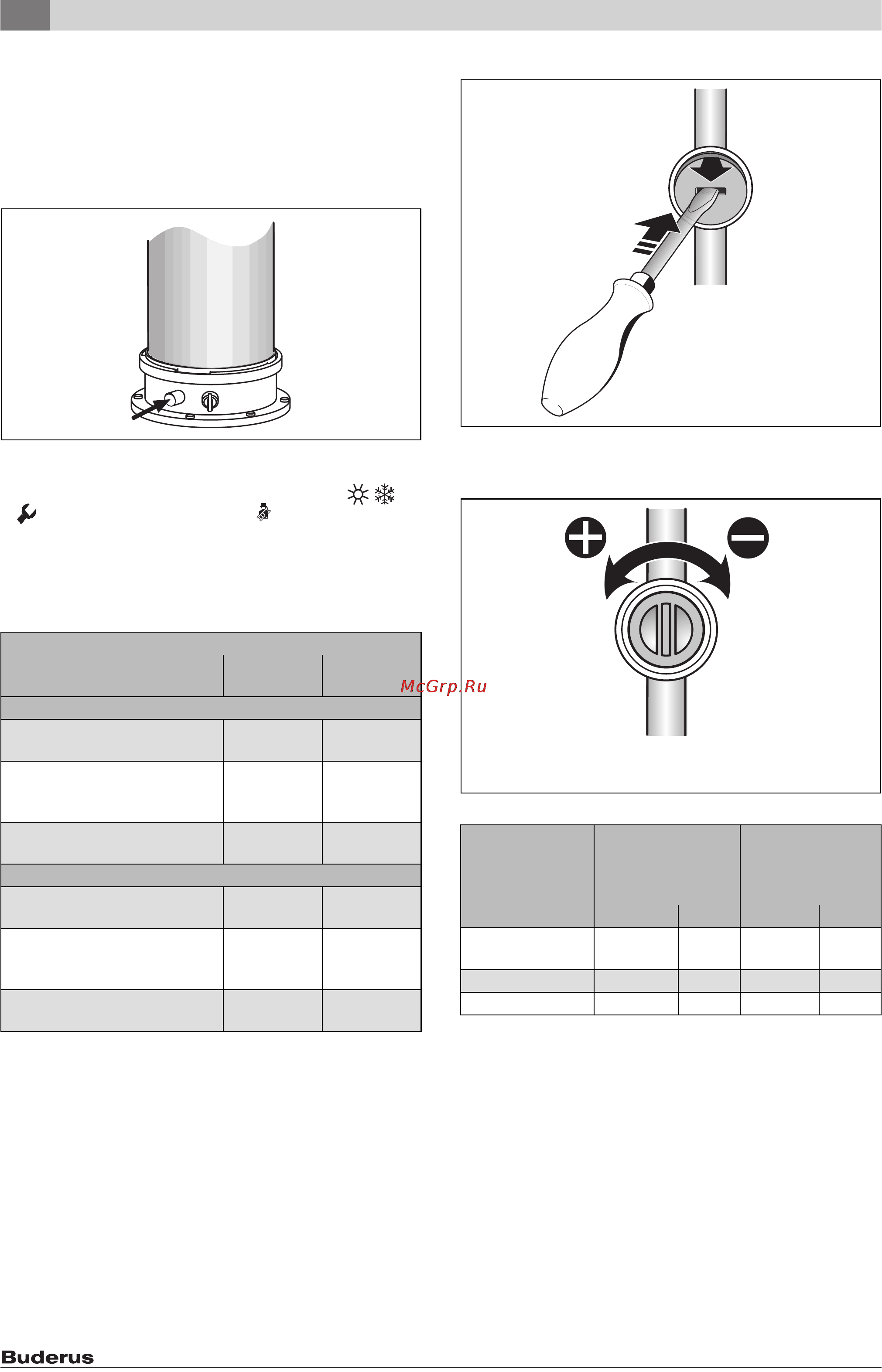

11 Перенастройка на другой вид газа
Logamax plus – 6 720 803 788 (2012/10)
40
11.2 Регулировка соотношения газ/воздух (CO
2
или O
2
)
▶ Выключите котёл пусковым выключателем.
▶ Снимите кожух ( стр. 19).
▶ Включите котёл пусковым выключателем.
▶ Снимите заглушку с измерительного штуцера дымовых газов.
▶ Вставить щуп длиной примерно 135 мм в измерительный
патрубок дымовых газов и уплотнить место измерения.
Рис. 37
▶ Откройте вентили на радиаторах, чтобы обеспечить отбор тепла
▶ Одновременно нажмите и держите нажатыми кнопки / и
, пока на дисплее не появится знак .
Буквенно-цифровая индикация показывает температуру
подающей линии, в текстовой строке мигает фактическая
теплопроизводительность в % от максимальной номинальной
теплопроизводительности для ГВС (100 %). Через некоторое
время включается горелка.
▶ Измерить содержание CO
2
или O
2.
▶ Проткните заглушку газового дроселя в шлиц и выньте её.
Рис. 38
▶ Настроить на газовой дроссельной заслонке содержание CO
2
или
O
2
для максимальной номинальной мощности согласно таблице.
Рис. 39
▶ Установите кнопкой – минимальную номинальную
теплопроизводительность ( таблица 16).
Любое изменение действует сразу же.
▶ Измерить содержание CO
2
или O
2.
Показания на дисплее в режиме "трубочист"
Природный
газ
Сжиженный
газ
GB072-24, GB072-24K
Максимальная номинальная
теплопроизводительность
100 % 100 %
Максимальная номинальная
теплопроизводительность
отопления
75 % 76 %
Минимальная номинальная
теплопроизводительность
23 % 25 %
GB072-14
Максимальная номинальная
теплопроизводительность
100 % 100 %
Максимальная номинальная
теплопроизводительность
отопления
92 % 92 %
Минимальная номинальная
теплопроизводительность
21 % 33 %
Таб. 16 Показание номинальной теплопроизводительности в
процентах
6 720 614 153-07.2O
Максимальная
номинальная
теплопроизводитель
ность
Минимальная
номинальная
теплопроизводител
ьность
Вид газа CO
2
O
2
CO
2
O
2
Природный газ H
(G20)
9,4 % 4,0 % 8,6 % 5,5 %
Пропан 10,8 % 4,6 % 10,5 % 5,0 %
Бутан 12,4 % 2,5 % 12,0 % 3,0 %
Таб. 17
1.
2.
6 720 618 832-21.1O
6 720 618 832-22.1O
