14 Проверка/техобслуживание
Logamax plus – 6 720 803 788 (2012/10)
45

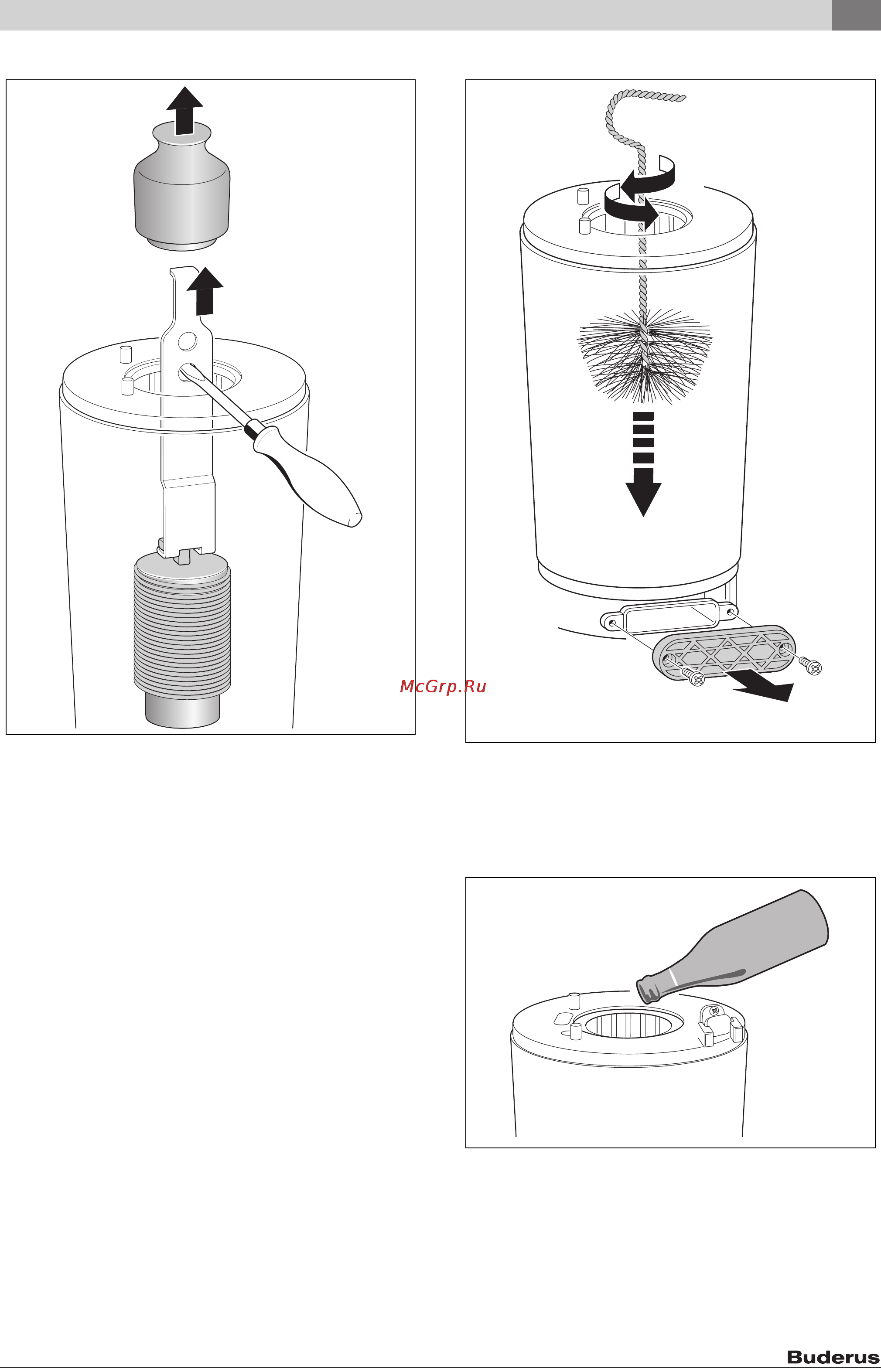

▶ Очистите оба рассекателя при необходимости.
Рис. 49
▶ Чистка теплообменника щёткой:
– вращая влево и вправо
– сверху вниз до упора
▶ Отверните винты на крышке смотрового люка и снимите крышку.
Рис. 50
▶ Удалите грязь пылесосом и закройте смотровой люк.
▶ Вставьте рассекатели.
▶ Демонтируйте конденсатный сифон (рис. 52) и подставьте
подходящую ёмкость.
▶ Промойте теплообменник сверху водой.
Рис. 51
▶ Снова откройте смотровой люк и очистите конденсатную ванну и
подключение слива конденсата.
▶ Смонтируйте детали в обратной последовательности с новым
уплотнением горелки.
▶ Отрегулируйте соотношение газ-воздух ( стр. 40).
6
720 612 659-52.1R
3.
1.
2.
6 720 612 659-53.3ITL
6 720 611 626-85.2O
O
H
2
