7
Быстрая установка и эксплуатация

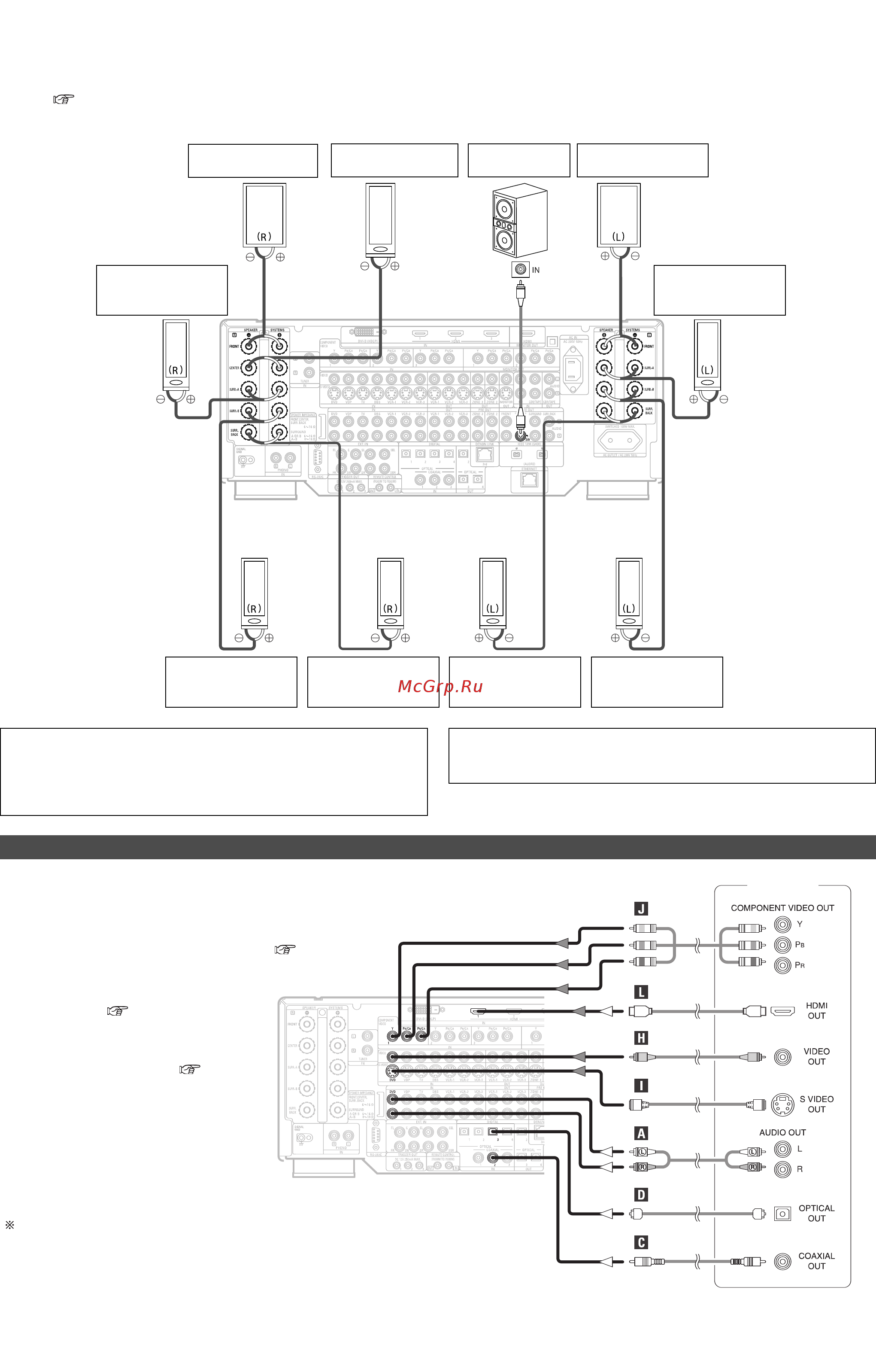

T Соединения
• Усилитель AVC–A11XV может быть сконфигурирован для работы с 10ю АС (с использованием двух пар боковых АС пространственного звучания (А+В) и одной пары тыловых АС пространствен
ного звучания, как показано на схеме ниже).
• Для лучшей работы устройства выход каждого усилителя мощности может быть выведен на любой канал. Более подробно см. раздел «Настройка канала» и «Настройка выхода усилителя мощ
ности» ( стр. 49, 50).
• При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
Фронтальная
акустическая система
Центральная
акустическая система
Сабвуфер
Фронтальная левая
акустическая система
Левая акустическая си
стема пространствен
ного звучания (В)
Левая тыловая акусти
ческая система прост
ранственного звучания
Правая тыловая акусти
ческая система прост
ранственного звучания
Правая акустическая
система пространст
венного звучания (В)
Левая акустическая си
стема пространствен
ного звучания (А)
Правая акустическая
система пространст
венного звучания (А)
Соединительный разъ
ем для сабвуфера со
встроенным усилителем
или аналогичной АС.
••
Меры предосторожности при подключении АС
Если акустическая система установлена рядом с телевизором или видеомонитором, то
вследствие воздействия магнитного поля этой АС может происходить искажение цветов
на телеэкране. Если это происходит, переставьте АС в более отдаленную позицию, от
куда она не будет оказывать такого неблагоприятного влияния.
ПРИМЕЧАНИЕ:
• В случае использования только одной тыловой АС пространственного звучания подключи
те ее к левому каналу.
Подключение DVDплеера и телевизора (монитора)
• подключения видеовыхода DVDплеера к усилителю AVCA11XVA вам следует вы
брать определенный тип соединения и придерживаться его. Наилучшее качество
воспроизведения обеспечивается компонентным видеосигналом (рекомендуется
для DVD с прогрессивной разверткой). Немного хуже сигнал SVideo, а наихудшее
качество воспроизведения обеспечивает композитный видеосигнал. Подробную
информацию о функции преобразования видеосигналов ( стр. 12).
• В комплект усилителя AVCA11XVA входят кабели HDMI, с помощью которых к не
му можно подключить DVDплеер или телевизионный
монитор. Порядок подключения DVDплеера посред
ством DVID кабеля на стр. 17.
• Для подключения цифрового аудиосигнала DVDплее
ра можно воспользоваться либо коаксиальным, либо
оптическим кабелем. Если вы решили настроить оп
тическое соединение, обратитесь к стр. 46, на
которой подробно описана процедура установки циф
рового входа.
• В комплект усилителя АVCA11XV входит также ком
плект входных клемм для подключения иных проигры
вателей, отличных от DVDплеера, таких, как проигры
ватели лазерных дисков, дисков VCD или SVCD, а так
же разрабатываемых проигрывателей дисков повы
шенной четкости. Все рекомендации по подключению
DVDплеера можно также применить и к этим плеерам.
DVDплеер
Аудиосигнал обозначен белыми стрелками. Видеосигнал обозначен серыми стрелками.
