Denon AVC-A11XVA PS [15/118] Подключение других источников

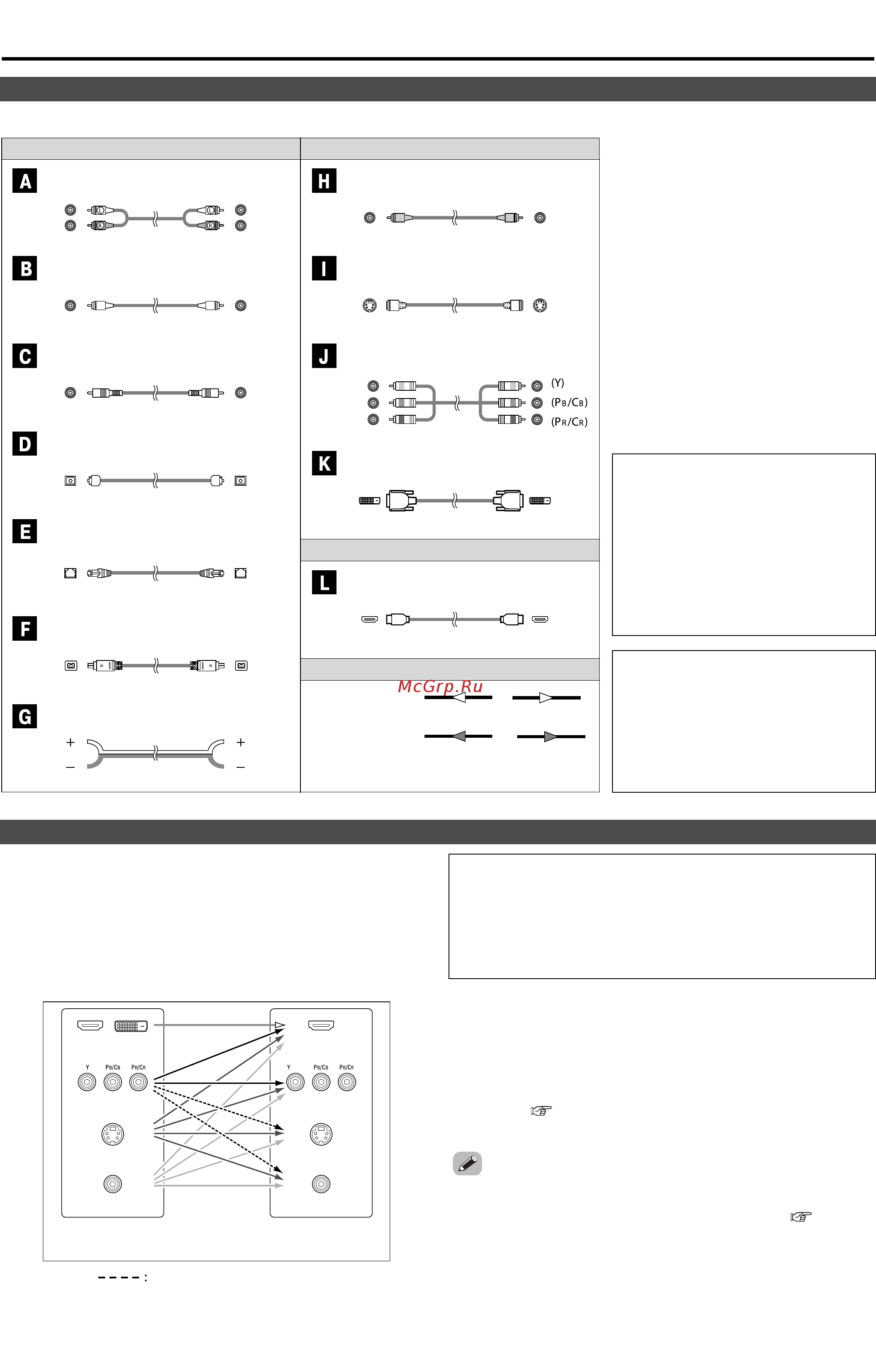

Подключение других источников

Маркировка кабелей

Схемы соединений, приводимые далее, предполагают использование следующих соединительных кабелей (в комплект поставки не входят).

Аудиокабель

Видеокабель

Аудио и видеокабель

Направление сигналов

Аналоговый разъем (Стерео)

(Белый)

(Красный)

Штыревой кабель

Аналоговый вывод (монофонический, для сабвуфера)

Штыревой кабель

Цифровой вывод (коаксиальный)

(Оранжевый)

Коаксиальный кабель

(Штыревой кабель с сопротивлением 75 Ом)

Цифровой вывод (оптический)

Оптический кабель (оптоволоконный)

Разъем DENON LINK

Кабель DENON LINK

Разъем IEEE 1394

4контактный кабель S400 IEEE 1394

Разъем подключения АС

Кабель подключения АС

Видеоразъем

(Желтый)

Видеокабель (штыревой с сопротивлением 75 Ом)

Разъем SVideo

Кабель SVideo

Разъем компонентного видеосигнала

(Зеленый)

(Синий)

(Красный)

Кабель компонентного видеосигнала

Разъем DVID

24контактный кабель DVID

Разъем HDMI

HDMIкабель

Аудиосигнал

Видеосигнал

Вход Выход Вход Выход

ПРИМЕЧАНИЕ:

• Не подключайте провод питания к сетевой розетке до

тех пор, пока не будут выполнены все соединения.

• При подключении компонентов не забывайте све

ряться с инструкциями по их эксплуатации.

• Убедитесь в правильности соединения левых и пра

вых каналов (левый с левым, правый с правым).

• Обращаем Ваше внимание на то, что сматывание

сигнальных кабелей вместе с проводами питания или

размещение их поблизости от силового трансформа

тора будет приводить к генерированию фоновых и

иных электромагнитных помех.

ПРИМЕЧАНИЕ:

• Подключение проигрывателя лазерный дисков (LD

плеера ), имеющего выход Dolby Digital RF (DD RF).

У усилителя AVCA11XVA отсутствует функция демо

дуляции формата DD RF. Поэтому вам следует при

обрести демодулятор и подключить его цифровой

выход к одному из цифровых входов AVCA11XVA.

Изучите руководство демодулятора, чтобы узнать по

дробности.

Функция преобразования видеосигнала

Аппарат AVCA11XVA обеспечивает преобразование видеосигнала с понижением и с повышением.

В связи с этим выход MONITOR OUT усилителя AVCA11XVA может быть подключен к монитору

(телевизору) с помощью набора кабелей, обеспечивающих соединение лучшего качества, неза

висимо от того, каким образом были соединены видеовыходы плеера и видеовходы усилителя

AVCA11XVA.

По общему правилу, соединения аналогового видеосигнала с помощью компонентных разъемов

обеспечивают воспроизведение лучшего качества, чем разъемы SVideo и обычные видеоразъ

емы (желтые).

Схема передачи видеосигналов

(Разъем HDMI/DVID)

(Разъемы компонент

ного видеосигнала)

(Разъем SVideo)

(Видеоразъем)

(Разъем HDMI)

(Разъемы компонент

ного видеосигнала)

(Разъем SVideo)

(Видеовывод)

Входные разъемы

усилителя

Выходы усилителя

Только основная зона (MAIN ZONE) 480i/576i

ПРИМЕЧАНИЕ:

• Преобразование с понижением видеосигнала HDMI и DVID в компонентный, SVideo или

композитный видеосигнал невозможно.

• Преобразование с понижением для выхода на монитор, расположенный в основной зоне

(MAIN ZONE), возможна только в том случае, если разрешение компонентного видеосиг

нала составляет 480i (сигнал стандартного качества – формат NTSC для Северной Амери

ки или 576i  сигнал стандартного качества, формат PAL для Европы и других стран).

• Процедура преобразования видеосигнала для MAIN ZONE в «OFF» описана на стр. 49.

T Функция преобразования аналогового видеосигнала в HDMI

сигнал

• Функция преобразования видеосигнала в сигнал более высокого качества позволяет вам по

давать входящие аналоговые видеосигналы (компонентные – 480р/576р, 480i/576i, 1080 i

или 720 p; SVideo или композитные 480i/576i) на выходные разъемы HDMI с первоначаль

ным разрешением.

• Модель AVCA11XVA позволяет выбирать разрешение сигнала, подаваемого на монитор с

выхода HDMI ( стр. 49, 50). Поддерживаемые монитором виды разрешения можно уз

нать, нажав кнопку STATUS на основном блоке или кнопку ON SCREEN на ПДУ.

• Если вы не хотите использовать функцию преобразования аналоговых видеосигналов в сиг

нал HDMI, выберите пункт «OFF» для пункта меню «Analog to HDMI Convert» (Преобразование

аналогового сигнала в HDMI) в меню «Настройка вывода HDMIсигнала» ( стр. 49, 50).

В таком случае будет работать функция преобразования видеосигнала в сигнал повышенно

го качества для компонентного выхода видеосигналов.
