15

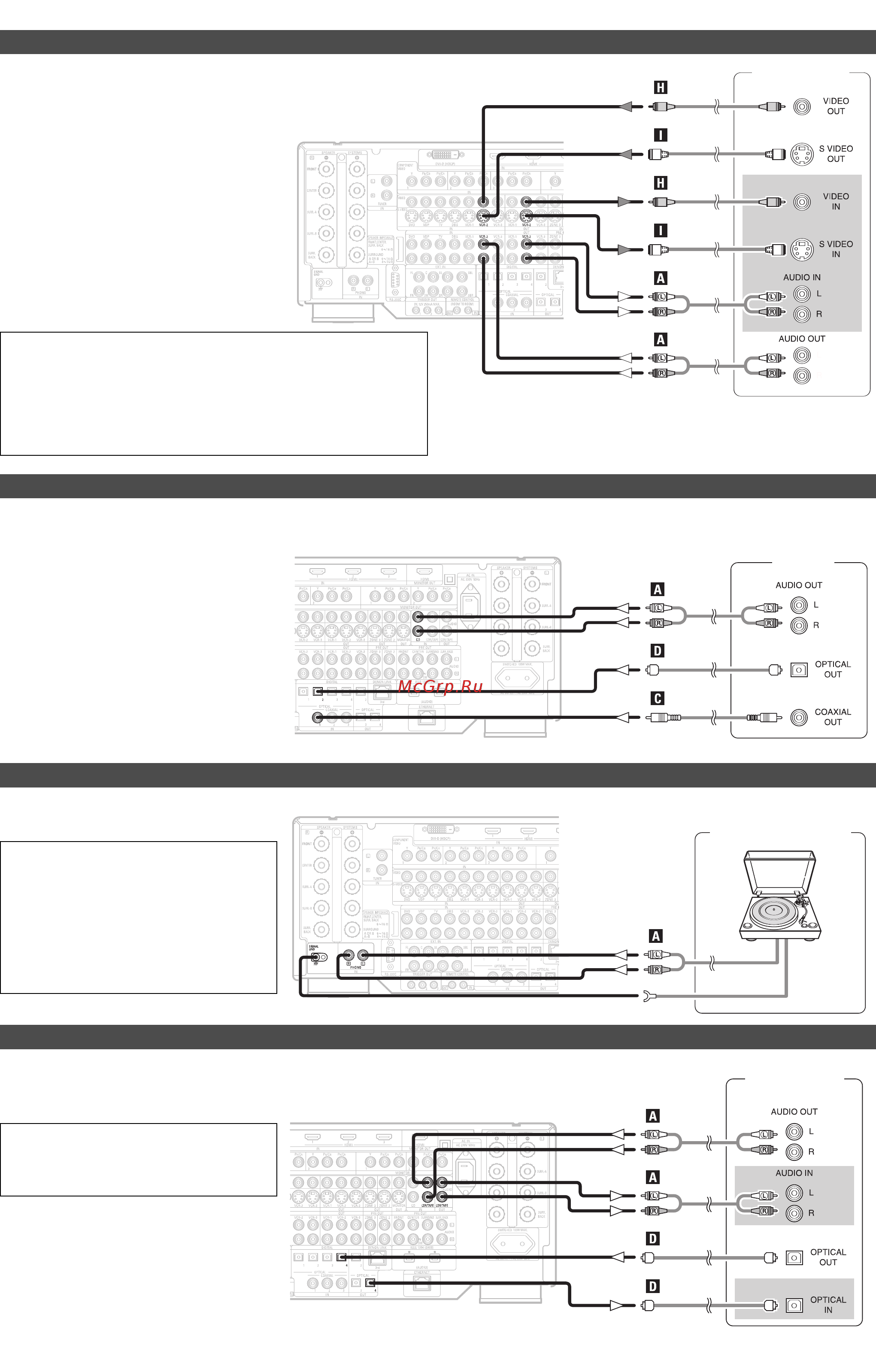

Подключение других источников
Подключение видеомагнитофона
Видеомагнитофон
ПРИМЕЧАНИЕ:
• При записи на видеомагнитофон необходимо, чтобы тип кабеля, применяемого при со
единении источника воспроизведения, соответствовал типу кабеля, который подключен к
разъему VCR1 (3) OUTPUT.
(Пример) VCR1 IN ¬ кабель SVideo: VCR2 OUT ¬ кабель SVideo
VCR1 IN ¬ видеокабель : VCR2 OUT ¬ видеокабель
• Не подключайте выход компонента, подключенного к разъему OPTICAL 3 OUT задней па
нели AVCA11XVA к разъему, отличному от OPTICAL 3 IN.
• Имеется три комплекта разъемов для видеомагнитофона (VCR), поэтому можно подсоеди
нить три видеомагнитофона для одновременной записи или копирования.
Подключение CDплеера
• Чтобы подключить цифровой аудиовыход CDплеера, вы можете воспользоваться либо ко
аксиальным, либо оптическим кабелем. Если вы остановили свой выбор на оптическом
разъеме, его следует назначить. Более подробно об этой процедуре читайте на стр. 47
(«Подключение цифрового вывода»).
CDплеер
Подключение проигрывателя грампластинок
• Подключить проигрыватель грампластинок (звукосниматель с подвижным магнитом) можно
к разъемам PHONO.
Проигрыватель грамплас
тинок (звукосниматель с
подвижным магнитом)
Аудиовыход
Земля
ПРИМЕЧАНИЕ:
• Вход Phono может принимать сигналы как от звукосни
мателя с подвижным магнитом (ММголовкой), так и от
звукоснимателя с подвижной катушкой (МСголовкой).
Если у вашего проигрывателя МСголовка, то для нее
нужно будет использовать отдельный усилитель или
преобразователь сигналов.
• При возникновении характерного гула или другого шума
после подключения провода заземления к разъему SIG
NAL GND, отсоедините этот провод.
ПРИМЕЧАНИЕ:
• Не подключайте выход компонента, подключенного к
разъему OPTICAL 4 OUT задней панели AVCA11XVA к
разъему, отличному от OPTICAL 4 IN.
Подключение CDрекордера или MDрекордера
• Если вы хотите воспроизводить сигналы цифровых источников, таких, как CDрекордер или MD
рекордер, в аналоговом виде, например, через кассетную деку, то помимо цифровых соедине
ний, вам необходимо подключить аналоговые разъемы так, как показано на рисунке ниже.
CDрекордер/MD
рекордер
