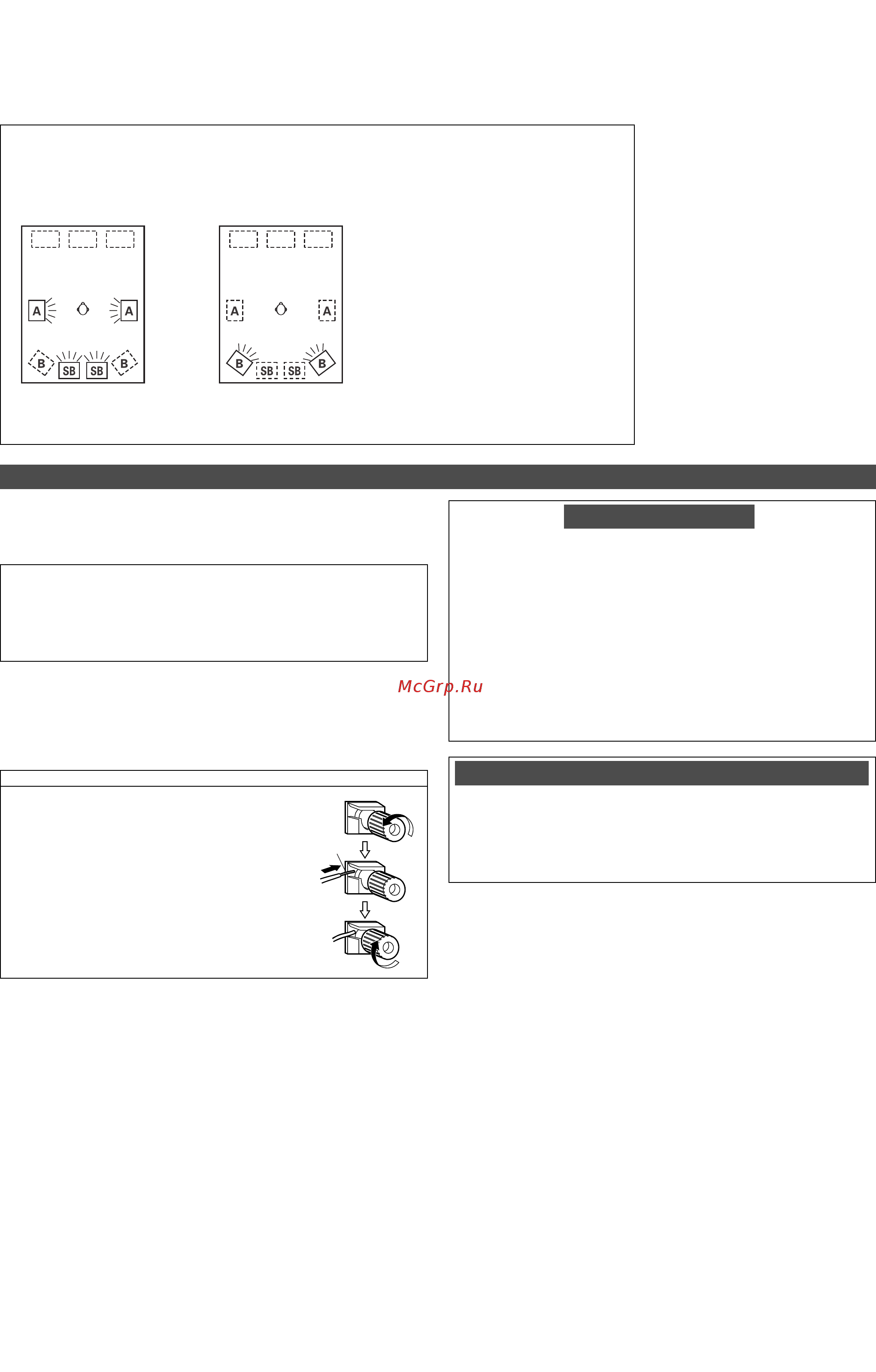

6
Быстрая установка и эксплуатация
Для режимов THX Ultra2 Cinema, THX Music и THX Games необходимо наличие двух тыловых АС пространственного звучания. Установите их на одинаковом расстоянии от предполагаемого положе
ния слушателя. Также рекомендуется, чтобы изменения расстояния от положения слушателя до АС левого и правого каналов (фронтального левого FL и фронтального правого FR), боковой левой
(SL) и боковой правой (SR), а также тыловой правой (SBR) и тыловой левой (SBL) не превышали 60 см.
При использовании усилителя AVCA11XVAА также можно пользоваться функцией переключателя АС пространственного звучания, чтобы выбирать наилучшую конфигурацию АС для множества раз
личных источников и режимов пространственного звучания.
T Функция переключения АС пространственного звучания
Эта функция делает возможным получение оптимальных звуковых полей для различных источников посредством переключения между дву
мя комплектами АС пространственного звучания (А и В). Настройки различных комбинаций АС (только А, только В или А+В) сохраняются
в памяти для различных режимов пространственного звучания и автоматически устанавливаются, когда выбирается конкретный режим
пространственного звучания.
(SB: тыловые акустические системы пространственного
звучания)
Использование только комплекта А
(Система с несколькими АС прост
ранственного звучания)
Использование только комплекта В
(Система с одной АС пространст
венного звучания)
Подключение акустических систем
• Соедините имеющиеся на аппарате клеммы с акустическими системами, тщательно соблю
дая полярность ( с , с ). Несоответствие полярностей приведет к слабому звуча
нию центрального канала, нечеткой пространственной ориентации различных музыкальных
инструментов, ухудшению ощущения направления в стереофоническом образе.
ПРИМЕЧАНИЕ:
НИКОГДА не прикасайтесь к клеммам АС при включенном питании.
Такие действия могут привести к поражению электрическим током.
При выполнении соединений позаботьтесь о том, чтобы отдельные жилы кабелей
АС не контактировали с соседними клеммами, с жилами кабелей других АС или с
задней панелью аппарата.
T Импеданс АС
• Для использования в качестве центрального громкоговорителя или фронтальных АС можно
подключать акустические системы с импедансом от 6 до 16 Ом.
• Будьте осторожны при одновременном применении двух пар фронтальных АС (А + В), по
скольку использование акустических систем с импедансом ниже 8 Ом может привести к их
повреждению.
Соединение кабелей АС к клеммам аппарата
1. Отвинтите, вращая против часовой стрелки.
Туго скрутите, либо установите наконечник на жилу кабеля.
2. Вставьте жилу кабеля.
3. Плотно завинтите, вращая по часовой стрелке.
Аппарат оборудован высокоскоростным контуром защиты. Его назначение состоит в том, что
бы защищать акустические системы при следующих обстоятельствах: когда выход усилителя
мощности случайно подвергается короткому замыканию и по цепи протекает очень большой
ток, когда температура окружающей среды становится необычно высокой, или когда аппарат
на протяжении длительного времени работает с высоким уровнем выходных сигналов, что
приводит к экстремальному росту температуры.
Когда активируется контур защиты, отключается подача выходного сигнала на акустические
системы и мигает светодиодный индикатор питания. Если это происходит, выполните следу
ющие действия: обязательно выключите питание аппарата; проверьте, нет ли неисправнос
тей в проводке кабелей акустических систем и входных кабелей; если аппарат очень горячий,
подождите, пока он остынет. Улучшите условия вентиляции аппарата и снова включите его.
Если защитный контур активируется снова, несмотря на отсутствие проблем с кабелями и ус
ловиями вентиляции вокруг аппарата, выключите питание и обратитесь в сервисный центр
DENON.
Защитный контур
Цепь защиты может быть активирована, если аппарат в течение длительного времени рабо
тает на высоких уровнях громкости в условиях, когда подключены акустические системы с бо
лее низким импедансом, чем допускается спецификациями (например, АС с импедансом ни
же 4 Ом). Если цепь защиты активируется, то подача выходного сигнала на акустические си
стемы отключается. Выключите питание аппарата, подождите, пока он остынет, улучшите ус
ловия вентиляции аппарата, затем снова включите аппарат.
Замечание относительно импеданса акустических систем
