10
Быстрая установка и эксплуатация
3
Проверьте результаты проверки акустических
систем и нажмите кнопку ENTER.
• Перейдите ко второму экрану.
[Второй экран]
4
Если проверка заканчивается, нажмите кнопку
ENTER еще раз.
ПРИМЕЧАНИЕ:
• Если вы получили неожиданные результаты или будет вы
ведено сообщение об ошибке, выберите пункт «Retry»
[Повтор] и выполните все измерения сначала. (Описание
сообщений об ошибках приводится на странице 11).
Если полученные результаты измерения отличаются от
ожидаемых или если было выведено сообщение об
ошибке, то выключите питание и проверьте подключение
акустических систем. Затем начните все измерения с са
мого начала.
• Если во время выполнения процедуры Auto Setup гром
кость регулировалась с помощью общего регулятора
громкости, то выполненные измерения аннулируются.

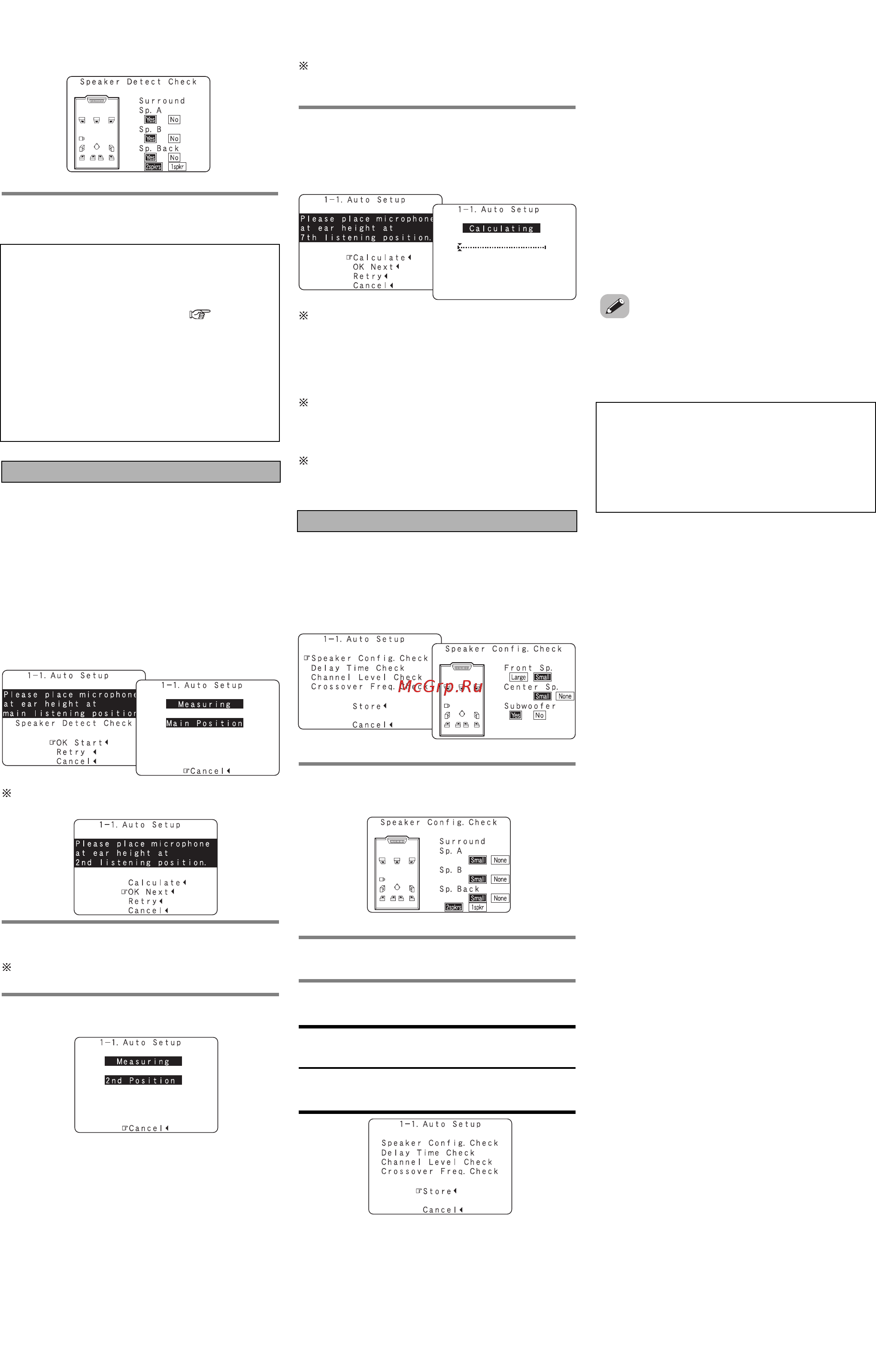

Проведение измерений АС
Проверка результатов измерений
После проведения этих измерений параметры “Speaker Con
figuration” [Конфигурация АС], “Delay Time” [Время задержки],
“Channel Level” [Уровень каналов], Crossover Frequency” [Час
тота кроссовера] и “Room EQ” [Эквалайзер в помещении] оп
ределяются автоматически. Так как первым выполняется из
мерение для основного положения слушателя, оставьте мик
рофон там, где он находится.
1
C помощью кнопок
или
выберите пункт ме
ню «Start ОК» [Выбрать начало] и нажмите кноп
ку
.
• Начнется выполнение измерений для первой точки.
После завершения измерений для основного положения
слушателя появится экран, изображенный ниже.
2
Далее следует провести измерения для второй
точки.
Установите микрофон во вторую позицию слушателя. О
том, как следует разместить микрофон, читайте на стр. 8.
3
Нажмите кнопку
.
• Начнутся измерения для второй точки.
4
Повторите шаги 2 и 3.
Чем больше точек измерения, тем лучше будет их ре
зультат. Мы рекомендуем использовать не менее 6 то
чек. 8 точек измерения обеспечат наилучший результат.
5
После измерений, проведенных для всех вы
бранных вами точек, с помощью кнопок
или
выберите «Calculate» [Рассчитать] и нажмите
кнопку
.
• Будет произведен анализ системы АС.
Время, необходимое для анализа системы, зависит от
числа АС и от количества точек измерения. Чем больше
АС и точек измерения, тем дольше требуется времени
для анализа измерений. Например, для анализа системы
из десяти АС и 6 точек измерения, для расчетов требует
ся около шести минут.
Измерения могут быть окончены после проведения заме
ров для 5 и менее точек. Однако для достижения наилуч
ших результатов рекомендуется провести измерения в 6
и более точках.
После завершения расчетов появится экран с их резуль
татами.
Результаты всех измерений можно проверить.
1
C помощью кнопок
или
выберите пункт ме
ню и нажмите кнопку ENTER.
• Перейдите к экрану проверки.
Пример: Проверка конфигурации АС
[Первый экран]
2
Нажмите кнопку ENTER.
• Перейдите ко второму экрану.
Пример: Проверка конфигурации АС
[Второй экран]
3
По окончании проверки нажмите еще раз кнопку
ENTER.
4
C помощью кнопок
или
выберите, сохра
нить или нет данные, которые вы проверили.
Сохранить:
Сохраняются проверенные параметры.
Отменить:
Установки автоматической настройки отменяются.
5
Нажмите кнопку
.
• После сохранения данных автоматически появится
меню Auto setup/Room EQ.
• Иногда вследствие сложности электрической схемы сабву
феров и их взаимодействия с акустикой помещения, ТНХ
рекомендует настраивать уровень сигналов и подбирать
расстояние вручную.
• Иногда в результате взаимодействия с акустикой помеще
ния вы можете заметить непостоянность результатов при
выборе уровня и/или расстояния между АС. В таком случае
ТНХ рекомендует воспользоваться ручной настройкой.
• Пожалуйста, имейте в виду, что любые основные АС систе
мы ТНХ должны быть настроены на малую частоту (80 Гц).
Если вы настраиваете АС с помощью процедуры Auto
Setup, проверьте, чтобы кроссовер громкоговорителей ТНХ
был настроен на частоту 80 Гц.
• Если измерения были произведены с помощью измери
тельного микрофона, то для акустических систем со встро
енным фильтром, таких как сабвуфер, могут быть получе
ны значения, отличающиеся от реальных – это обусловле
но внутренними электрическими задержками.
ПРИМЕЧАНИЕ:
• Не выключайте аппарат до тех пор, пока не будут сохра
нены данные. Если аппарат будет выключен во время со
хранения данных, то параметры пункта Room EQ, храня
щиеся в памяти аппарата, будут удалены и после этого
нельзя будет выбрать настройки эквалайзера «Audyssey»,
«Front» или «Flat».
