Подключение других источников
ПРИМЕЧАНИЕ:
• Пользуйтесь HDMIмонитором, поддерживающим раз
решение HDMIсигнала 480i или 576i.
• Если у вашего монитора отсутствует разъем HDMI,
подключайте его к AVCA11XVA через видео разъем,
компонентный разъем или SVideo.
Экранные меню для выходов компонентного видео и HDMI
• При просмотре компонентного видеосигнала и сигнала HDMI, подаваемого через усилитель AVCA11XVA, на экране отображается меню при проведении настроек системы и нажатии кнопки ON
SCREEN на пульте ДУ.
• Чтобы увидеть экранное меню на мониторе HDMI, включите в меню «Analog to HDMI Convert» (Преобразование аналогового сигнала в HDMI) функцию «HDMI Out Setup» («Настройка выхода
HDMIсигнала») (она включена по умолчанию).
• Если через усилитель поступают только компонентные видеосигналы или если в пункте «Setting the Video Convert Mode» [Настройке режима преобразования видеосигнала] выбрана установка
«Component» [Компонентный], то в экранном меню не будут отображаться символы.
Подключение оборудования с помощью интерфейса HDMI (мультимедийный интерфейс высокого разрешения) [для преобразова
ния аналогового сигнала в сигнал HDMI]
• Усилитель AVCA11XVA имеет функцию преобразования
аналоговых видеосигналов в видеосигналы HDMI. Она
работает как при использовании компонентного разъе
ма, так и разъема Svideo и обычного видеоразъема.
• Звуковые сигналы не подаются через выход HDMI. По
этому необходимо выполнить отдельно аналоговые или
цифровые подключения аудиосигнала. Для воспроизве
дения звука при помощи цифровых подключений следу
ет выбрать цифровой выход (коаксиальный или оптиче
ский) в пункте «Setting the Digital In Assign» [Настройка
цифрового входа] ( стр. 47).

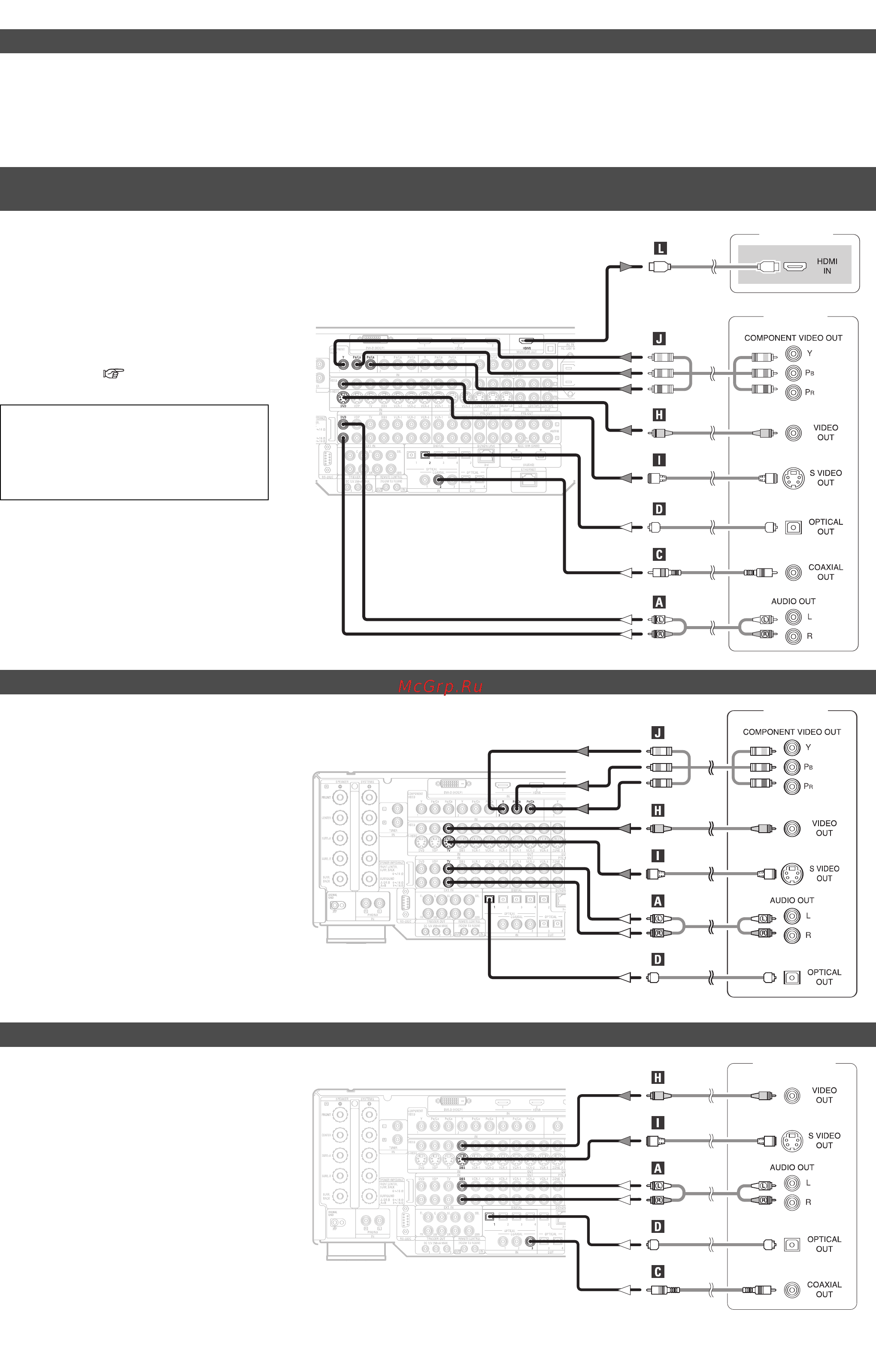

Телевизионный
монитор
DVDплеер
Подключение ТВтюнера
Телевизор
DBS/BSтюнер
• Для наилучшего качества сигнала, подключайте телеви
зор через соединение для компонентных видеосигна
лов. При отсутствии выхода для компонентных видео
сигналов подключить телевизор также можно через ком
позитный разъем или SVideo.
• Для подключения цифрового аудио сигнала вы можете
воспользоваться либо коаксиальным, либо оптическим
кабелем. Если вы остановили свой выбор на коаксиаль
ном соединении, следует его назначить. Более подроб
но об этой процедуре читайте на стр. 47 («Настройка ци
фрового входа»).
Подключение DBSтюнера
• Для наилучшего качества сигнала, подключайте DBSтю
нер через соединение для компонентных видеосигна
лов. При отсутствии выхода для компонентных видео
сигналов подключить тюнер также можно через компо
зитный разъем или SVideo. При использовании компо
нентного разъема его следует назначить. Более подроб
но об этой процедуре читайте на стр. 49 («Подключение
разъема компонентного видеосигнала»).
• Для подключения цифрового аудио сигнала вы можете
воспользоваться либо коаксиальным, либо оптическим
кабелем. Если вы остановили свой выбор на коаксиаль
ном соединении, следует его назначить. Более подроб
но об этой процедуре читайте на стр. 46 («Настройка ци
фрового входа»).
