2.7. Работа аппарата «NEVA-4511»

2.7.1. Функциональная схема аппарата приведена на рисунке 6.

2.7.2. При начале протекания воды через узел водяной 22 с расходом не менее 2,5 л/мин штоком мембра-

ны 25 открывается клапан газовый 30 и замыкаются контакты микровыключателя 17, после чего блоком управле-

ния 15 начинают подаваться импульсы тока высокого напряжения на свечу 10 и открывается клапан электромаг-

нитный 13. Розжиг горелки 5 происходит от искровых разрядов между электродом свечи и насадкой секции горел-

ки. Далее работа горелки контролируется датчиком наличия пламени 11.

2.7.3. Регулятором расхода воды 1 регулируется количество и температура воды, выходящей из аппарата:

поворот регулятора против часовой стрелки увеличивает расход и снижает температуру воды; поворот регулято-

ра по часовой стрелке уменьшает расход и увеличивает температуру воды. Положение регулятора также опре-

деляет расход воды, при котором происходит включение и выключение аппарата (см. п. 4.4.1).

2.7.4. Регулятором расхода газа 2 регулируется количество газа, поступающего в горелку, для получения

требуемой температуры воды при еѐ установленном расходе: поворот регулятора против часовой стрелки увели-

чивает расход газа и температуру воды; поворот регулятора по часовой стрелке уменьшает расход газа и тем-

пературу воды.

2.7.5. При прекращении протекания воды или при уменьшении еѐ расхода до значения менее 2,5...6 л/мин (в

зависимости от положения регулятора расхода воды 1) размыкаются контакты микровыключателя 17 и закрыва-

ются клапаны 13 и 30. Горелка гаснет.

2.7.6. Аппарат оснащен устройствами безопасности, обеспечивающими:

 доступ газа к горелке только при наличии протока воды;

 прекращение подачи газа в горелку при еѐ погасании;

 отключение аппарата при отсутствии тяги в дымоходе;

 отключение аппарата при нагреве воды свыше 90 °С;

 отключение аппарата при прекращении электропитания.

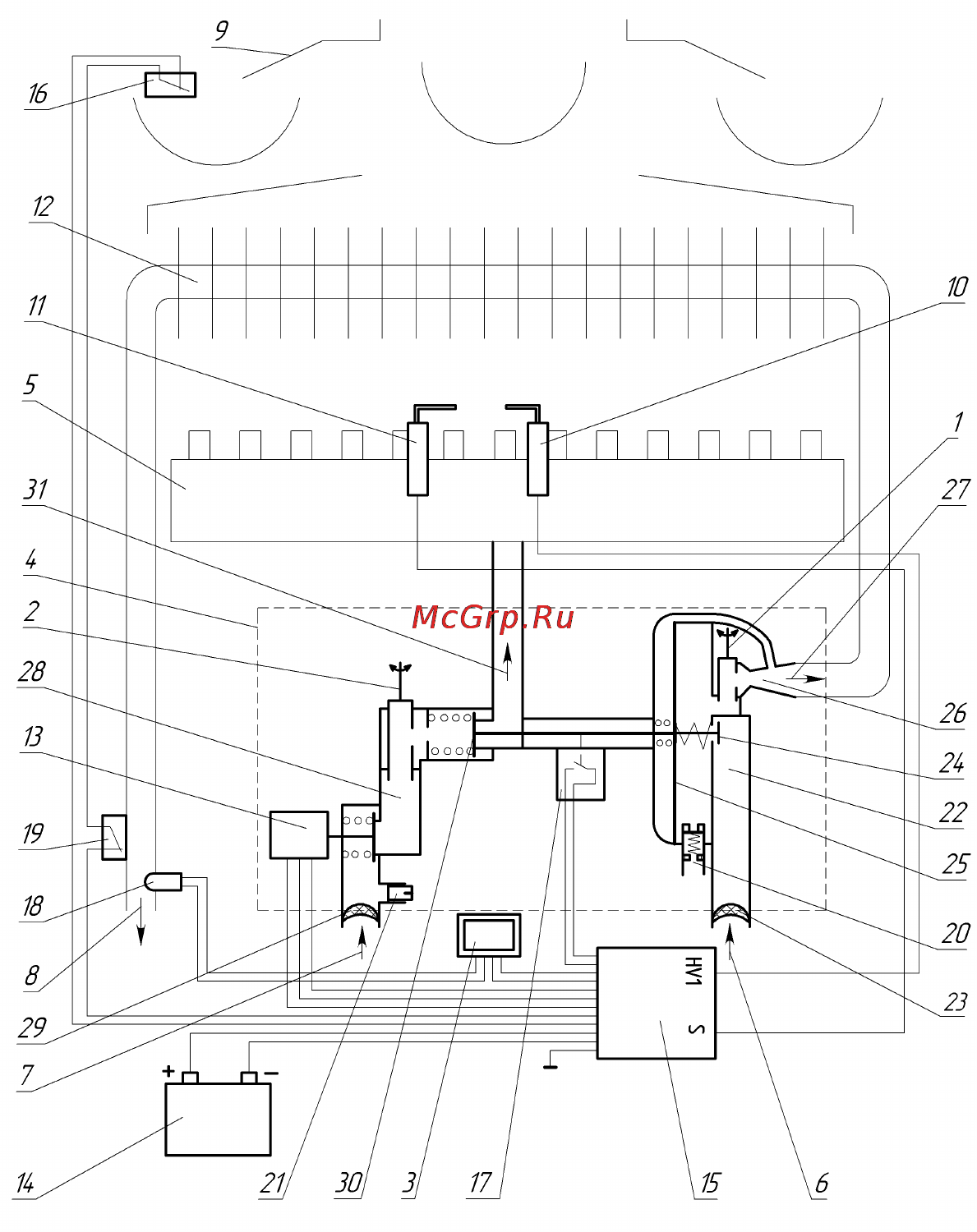

1 – регулятор расхода воды; 2 – регулятор расхода газа; 3 – дисплей температуры воды; 4 – узел водогазовый;

5 – горелка; 6 – вход холодной воды; 7 – вход газа; 8 – выход горячей воды; 9 – газоотводящее устройство;

10 – свеча; 11 – датчик наличия пламени; 12 – теплообменник; 13 – клапан электромагнитный;

14 – отсек батарейный; 15 – блок управления электронный; 16 – термореле (датчик тяги);

17 – микровыключатель; 18 – датчик температуры воды; 19 – термореле (датчик перегрева воды);

20 – пробка для слива воды; 21 – штуцер для замера давления газа; 22 – узел водяной; 23 – фильтр водяной;

24 – ограничитель расхода воды; 25 – мембрана; 26 – штуцер Вентури; 27 – выход воды на теплообменник;

28 – узел газовый; 29 – фильтр газовый; 30 – клапан газовый; 31 – выход газа на горелку.

Рисунок 6. Функциональная схема аппарата «NEVA-4511»
