8) газоотводящая труба и еѐ соединение с аппаратом должны быть герметичными, соединение трубы с
аппаратом рекомендуется выполнять в соответствии с рисунком 10.

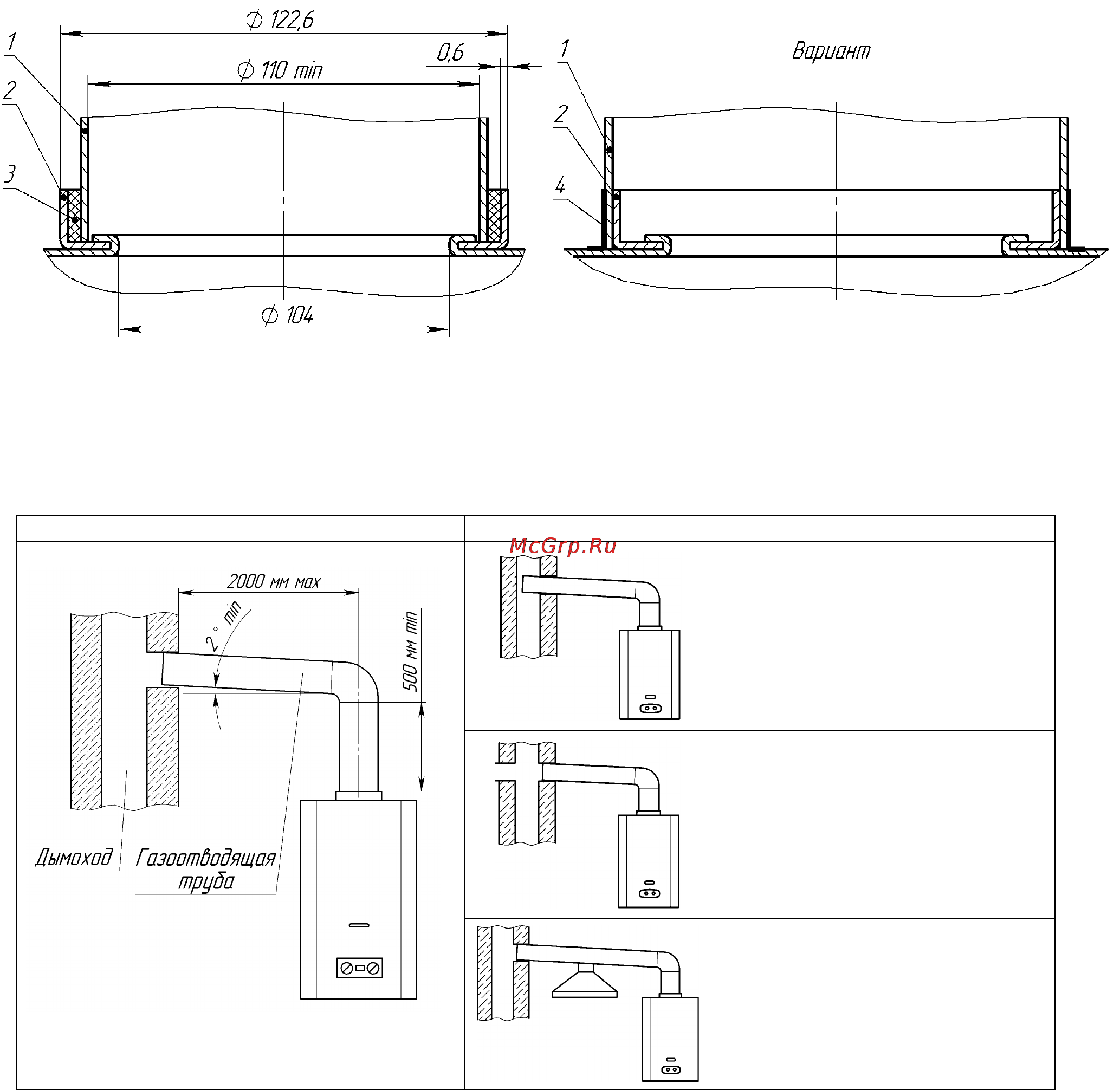

1 - газоотводящая труба; 2 – патрубок газоотводящего устройства аппарата;
3 – уплотнитель термостойкий; 4 – скотч алюминиевый термостойкий
Рисунок 10. Схема подсоединения газоотводящей трубы
3.7.2. Вариант подключения аппарата к дымоходу показан на рисунке 11.
Рисунок 11. Подключение аппарата к дымоходу
3.8. Установка элементов питания аппарата «NEVA-4511»
Элементы питания типоразмера D (2 шт. напряжением 1,5 В) устанавливаются в батарейный отсек 14 (см.
рис.5) в соответствии с полярностью, указанной на внутренней стороне крышки отсека. Для открытия крышки
батарейного отсека необходимо повернуть ручку крышки в положение «ОN». Рекомендуется устанавливать ал-
калиновые элементы питания типа LR20, обладающие большей энергоѐмкостью и обеспечивающие более дли-
тельную работу аппарата. После установки элементов питания необходимо закрыть крышку отсека и повернуть
ручку крышки в положение «ОFF».
3.9. Проверка аппарата
3.9.1. После установки аппарата и проверки на герметичность должна быть проверена работа запальной
горелки (п. 5.1.2. для «NEVA-4011») и основной горелок (п. 5.1.3), работа автоматики безопасности (п. 2.5.8. для
«NEVA-4011»; п.2.7.6. для «NEVA-4511») и температура нагрева воды. Включение и выключение аппарата,
регулировку температуры воды выполнять в соответствии с разделом 4. Проверку работоспособности термореле
(датчика тяги) производить в соответствии с п. 5.3.5.
Примечание. После хранения аппарата в помещении с отрицательной температурой его первый
запуск производить не ранее, чем через 1,5 ч после переноса его в тѐплое помещение.
Правильно
Неправильно
Конец газоотводящей трубы
слишком близок к
противоположной стене
дымохода.
В дымоходе на уровне
подсоединения газоотводящей
трубы имеется отверстие (в
том числе и с подключенным к
нему другим устройством).
Два устройства имеют одно
подсоединение к дымоходу.
