Нева 4011 [19/40] Рисунок 14 положения ручек регулировки аппарата neva 4511
![Нева 4511 [19/40] Рисунок 14 положения ручек регулировки аппарата neva 4511](/views2/1073267/page19/bg13.png)
19

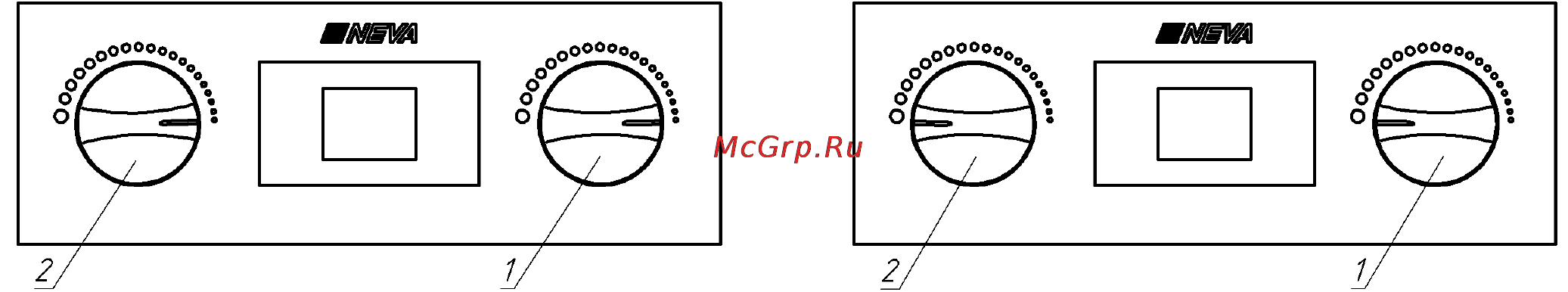

а) Ручки регулировки расхода воды 1 и
расхода газа 2 в положении
“Минимальный расход”
б) Ручки регулировки расхода воды 1 и
расхода газа 2 в положении
“Максимальный расход”
Рисунок 14. Положения ручек регулировки аппарата «NEVA-4511»
Примечание 1. При малом расходе воды, протекающей через работающий аппарат, поворот ручки 1 к
положению “Максимальный расход” может привести к погасанию горелки. Погасание горелки возможно
и при уменьшении расхода краном горячей воды или при падении входного давления воды. Чтобы горелка
снова заработала, необходимо повернуть ручку 1 к положению “Минимальный расход” или увеличить
расход воды краном горячей воды.
4.3.2. Регулировка температуры воды при еѐ установленном расходе через аппарат производится поворотом
ручки 2 регулировки расхода газа (рис.13,14): поворот ручки в положение “Максимальный расход” увеличивает
расход газа и температуру воды на выходе аппарата, поворот ручки в положение “Минимальный расход”
уменьшает расход газа и температуру воды на выходе аппарата.
Также возможно регулирование температуры воды на выходе аппарата изменением расхода воды с помо-
щью крана горячей воды или ручки 1: увеличение расхода воды приводит к уменьшению еѐ температуры и, на-
оборот, уменьшение расхода воды приводит к увеличению еѐ температуры.
Примечание 2. Температура нагрева воды ограничена теплопроизводительностью аппарата: при боль-
шом расходе воды, особенно в зимнее время, вода на выходе из аппарата может иметь недостаточную
температуру даже при максимальном расходе газа. В этом случае для увеличения температуры воды
необходимо уменьшить расход воды, проходящей через водонагреватель.
Температура воды на выходе аппарата «NEVA-4511» отображается на двухразрядном цифровом дисплее,
установленном в декоративной накладке на облицовке аппарата.
Примечание 3. При малом расходе воды (в положении ручки 1 “Минимальный расход”) и большом расхо-
де газа (в положении ручки 2 “Максимальный расход”) возможен перегрев воды в теплообменнике и, как
следствие, отключение горелки автоматической системой управления аппарата. Для повторного вклю-
чения аппарата необходимо закрыть кран горячей воды, а затем снова открыть его. Для исключения пе-
регрева воды необходимо уменьшить расход газа ручкой 2 или увеличить расход воды, протекающей че-
рез аппарат, ручкой 1 или краном горячей воды.
Перегрев воды в теплообменнике приводит к шуму при работе аппарата и вызывает быстрое обра-
зование накипи в трубах теплообменника и сужение их проходного сечения, что со временем приведет к
снижению эффективности работы аппарата и ослаблению струи горячей воды. Поэтому для снижения
температуры выходящей из аппарата воды не рекомендуется, особенно при жесткой воде, пользоваться
смесителем, добавляя холодную воду, а следует пользоваться описанными выше способами. Для умень-
шения интенсивности образования накипи рекомендуется не допускать нагрева воды на выходе из аппа-
рата до температуры выше 60
С.
4.4. Выключение аппарата
По окончании пользования аппаратом (ночное время, отсутствие дома и т.п.) его необходимо выключить,
соблюдая следующую последовательность:
1) повернуть ручку регулятора расхода газа в положение "Аппарат выключен" (см. рис. 12) для аппарата
«NEVA-4011»;
2) закрыть кран (краны) горячей воды;
3) закрыть запорный газовый кран на входе в аппарат;
4) закрыть запорный кран холодной воды на входе в аппарат.
При жесткой воде для уменьшения образования накипи кран горячей воды рекомендуется закрыть после
появления из него холодной воды. Если кран был закрыт, то рекомендуется открыть его и слить горячую воду до
появления холодной.
В периоды частого использования аппарата «NEVA-4011» и при условии надзора за ним ручкой для
включения и выключения аппарата можно не пользоваться, а включение и выключение основной горелки
производить открытием или закрытием крана горячей воды (после выключения основной горелки закрытием
крана горячей воды запальная горелка продолжает работать). Для выключения аппарата «NEVA-4511»
достаточно прекратить протекание воды через него, закрыв все краны горячей воды, после чего необходимо
убедиться, что горелка полностью погасла.
