ВНИМАНИЕ! Если после закрытия всех кранов горячей воды горелка (основная) продолжает
работать, то:
- для аппарата «NEVA-4011» необходимо сразу же повернуть ручку регулятора расхода газа в
положение “Аппарат выключен” и перекрыть подачу газа с помощью газового запорного крана,
установленного перед аппаратом;
- для аппарата «NEVA-4511» необходимо сразу же перекрыть подачу газа с помощью газового
запорного крана, установленного перед аппаратом.
Затем необходимо вызвать специализированную сервисную организацию для ремонта аппарата.
4.5. Замена элементов питания аппарата «NEVA-4511»
4.5.1. При разряде элементов питания, необходимо установить новые элементы питания (2 шт.) типораз-
мера D в отсек батарейный 14 (см. рис.5), в соответствии с полярностью, указанной на внутренней стороне крыш-
ки отсека. Признаком разряда элементов питания служит отсутствие или значительное
ослабление искровых разрядов между свечой и горелкой после начала протекания воды
через аппарат (с расходом не менее 2,5 л/мин). Для открытия крышки батарейного отсека
необходимо повернуть ручку крышки в положение «ОN». Для выемки разряженных эле-
ментов питания необходимо отогнуть удерживающие прижимы (показано стрелками на
рис.15).
Рекомендуется устанавливать алкалиновые элементы питания типа LR20, высокой
энергоѐмкости, обеспечивающие более длительную работу аппарата. Установка некаче-
ственных элементов питания или элементов питания малой энергоемкости приведет к
быстрому их разряду и потере работоспособности аппарата. После установки элементов
питания необходимо закрыть крышку отсека и повернуть ручку крышки в положение
«ОFF».
4.5.2. Замену элементов питания необходимо производить на неработающем аппа-
рате.

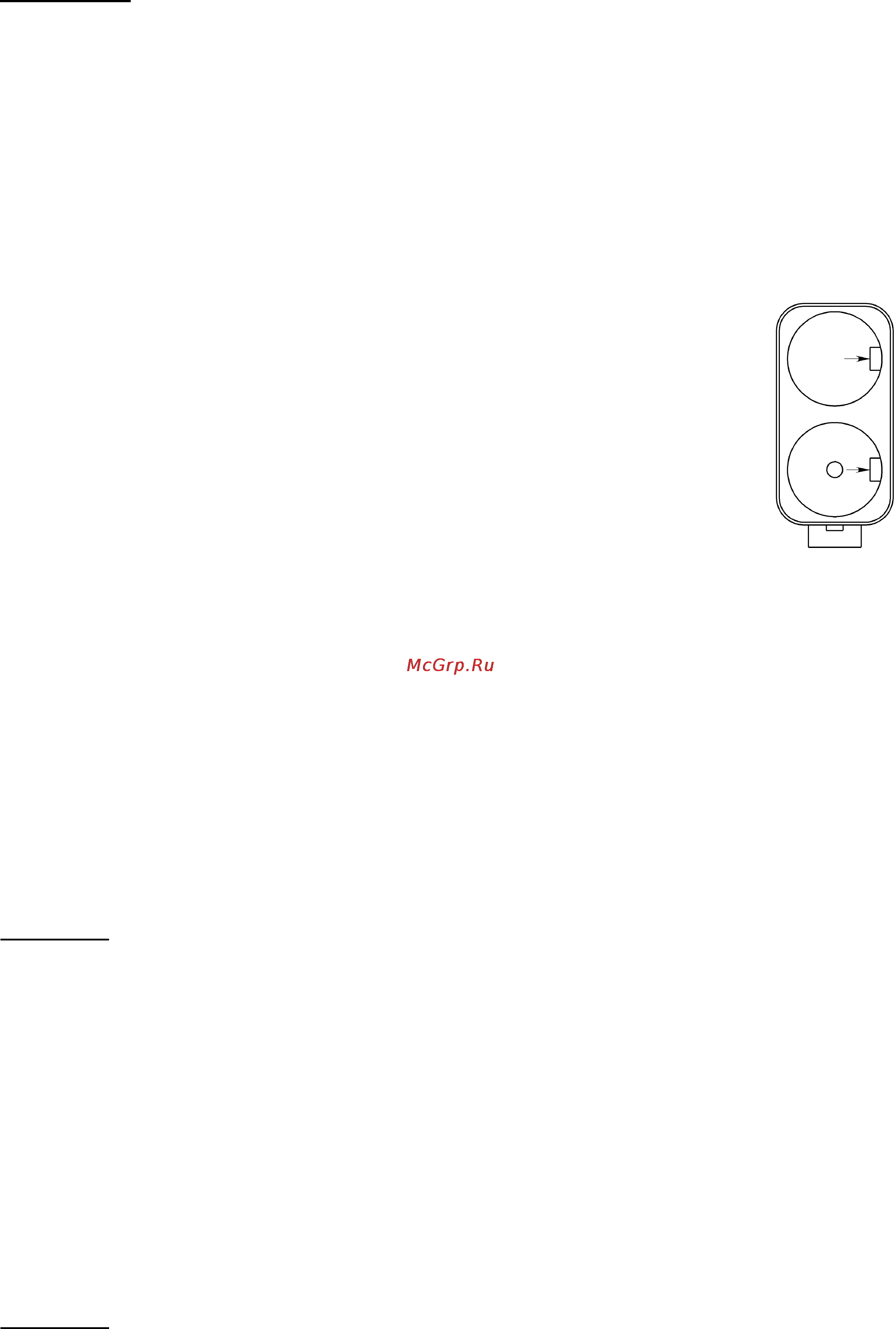

Рисунок 15. Батарейный
отсек
4.6. Предохранение от замерзания
Если после выключения аппарата возможно замерзание в нѐм воды, то необходимо слить воду из аппарата
следующим образом:
1) закрыть запорный газовый кран и запорный кран холодной воды перед аппаратом;
2) открыть кран горячей воды;
3) перевести ручку регулировки расхода воды в положение "Максимальный расход", вывернуть пробку 20
(рис. 2, 5), дать вытечь воде в ѐмкость и завернуть пробку 20 обратно до упора;
4) закрыть кран горячей воды.
4.7. Действия при возникновении аварийной ситуации
При возникновении аварийной ситуации во время работы аппарата необходимо:
1) закрыть запорный газовый кран на входе в аппарат;
2) закрыть запорный кран холодной воды на входе в аппарат (при возникновении течи воды);
3) вызвать специализированную сервисную организацию для ремонта аппарата.
ВНИМАНИЕ! При отключении аппарата датчиком тяги (термореле 16, рис. 2, 5) необходимо закрыть
кран горячей воды и проветрить помещение. Повторный запуск аппарата будет возможен после осты-
вания термореле (через 1-2минуты). При повторяющихся отключениях аппарата датчиком тяги необхо-
димо обратиться в специализированную сервисную организацию для устранения неисправности систе-
мы газоотведения. Отключение датчика тяги и некомпетентное обращение с ним не допускаются и мо-
гут привести к отравлению угарным газом.
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для обеспечения длительной и безотказной работы аппарата и сохранения его рабочих характеристик
необходимо регулярно проводить осмотр, уход и техническое обслуживание.
Для обеспечения пожаробезопасности необходимо внимательно следить за чистотой горелок, не допускать
коптящего пламени при сжигании газа, которое ведет к отложению сажи на теплообменнике. При этом просветы
между ребрами теплообменника перекрываются сажей, вследствие чего пламя выбрасывается из камеры
сгорания, что может привести к пожару.
Осмотр и уход выполняются владельцем аппарата.
Техническое обслуживание аппарата проводится специализированной сервисной организацией не позднее
12 месяцев после установки аппарата и в дальнейшем не реже, чем один раз в 12 месяцев.
ВНИМАНИЕ! Работы, связанные с техническим обслуживанием, не являются гарантийными
обязательствами предприятия - изготовителя и производятся за счѐт потребителя.
