5
2.3. Комплект поставки
Комплект поставки для модели «NEVA-4011» приведен в таблице 2.
Таблица 2
Обозначение
Наименование
Количество,штук
3251-00.000
Водонагреватель «NEVA-4011»
1
3251-00.000-01РЭ
Руководство по эксплуатации
1
3251-10.000
Упаковка
1
3208-06.600
Комплект элементов крепления
1
Запасные части
3103-00.014
Прокладка D19xd10x2
2
Комплект поставки для модели «NEVA-4511» приведѐн в таблице 3.
Таблица 3
Обозначение
Наименование
Количество, штук
3272-00.000
Водонагреватель «NEVA-4511»
1
3251-00.000-01 РЭ
Руководство по эксплуатации
1
3272-10.000
Упаковка
1
3208-06.600
Комплект элементов крепления
1
Запасные части
3103-00.014
Прокладка D19xd10x2
2
Примечание. Элементы питания в комплект поставки не входят.
2.4. Устройство аппарата «NEVA-4011»
2.4.1. Аппарат настенного типа «NEVA-4011» (рис. 1) имеет прямоугольную форму, образуемую съемной об-
лицовкой 4. На лицевой стороне облицовки расположены ручка регулировки расхода воды 1, ручка регулировки
расхода газа 2 и смотровое окно 5 для наблюдения за пламенем горелок. Все основные элементы аппарата смон-
тированы на задней стенке 17 (рис.2).
1 – ручка регулировки расхода воды; 2 – ручка регулировки расхода газа; 3 – кнопка пьезорозжига;
4 – облицовка; 5 – смотровое окно; 6 – штуцер подвода холодной воды, резьба G 1/2; 7 – штуцер подвода газа,
резьба G 1/2; 8 – штуцер отвода горячей воды, резьба G 1/2; 9 – патрубок газоотводящего устройства;
10– монтажные отверстия.

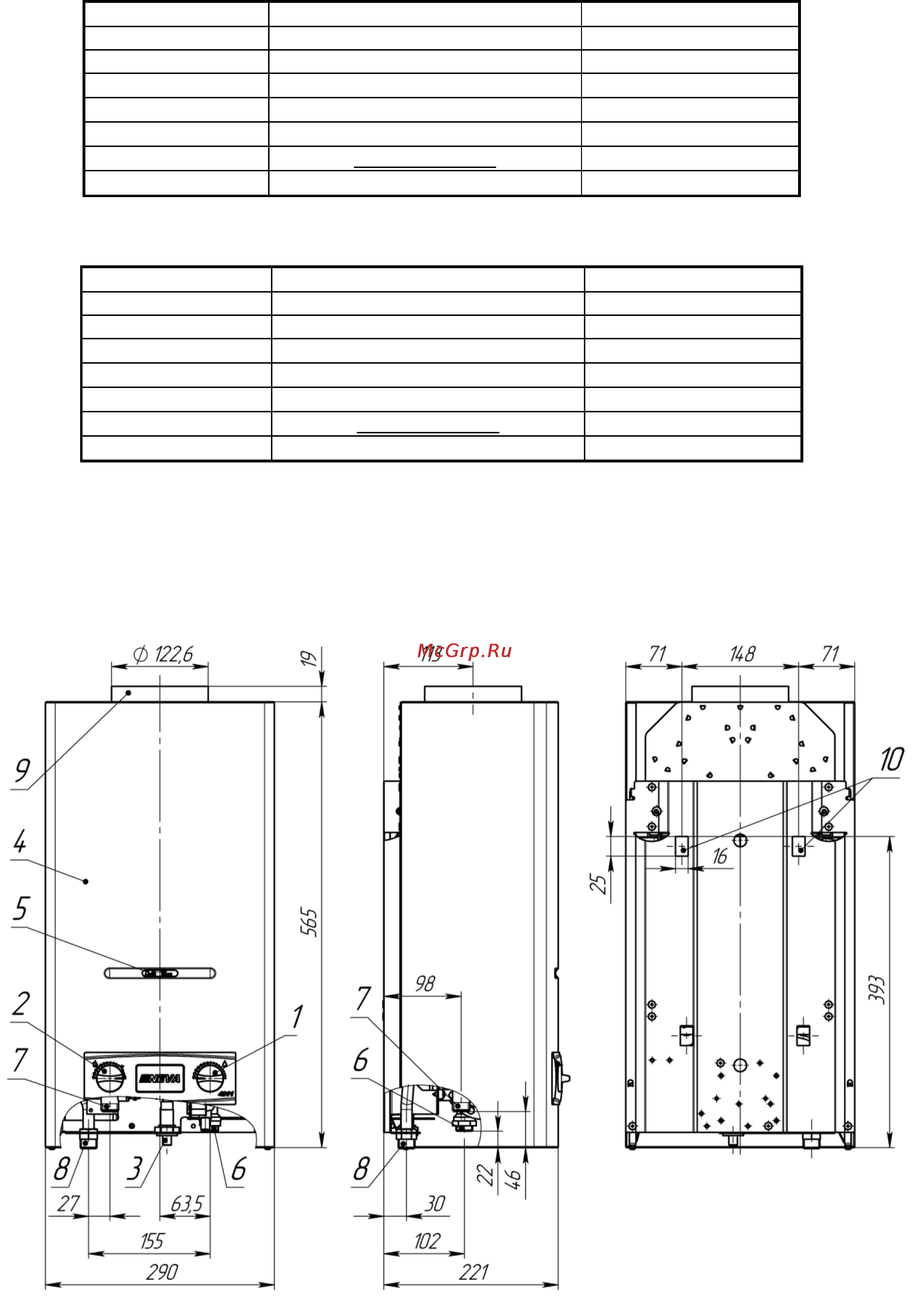

Рисунок 1. Внешний вид, габаритные и присоединительные размеры аппарата «NEVA-4011»
