Vogel\'s NEXT 8375 [16/40] Tighten the screws l to attach the soundbar to the bracket
![Vogel\'s NEXT 8375 [16/40] Tighten the screws l to attach the soundbar to the bracket](/views2/1741593/page16/bg10.png)
16

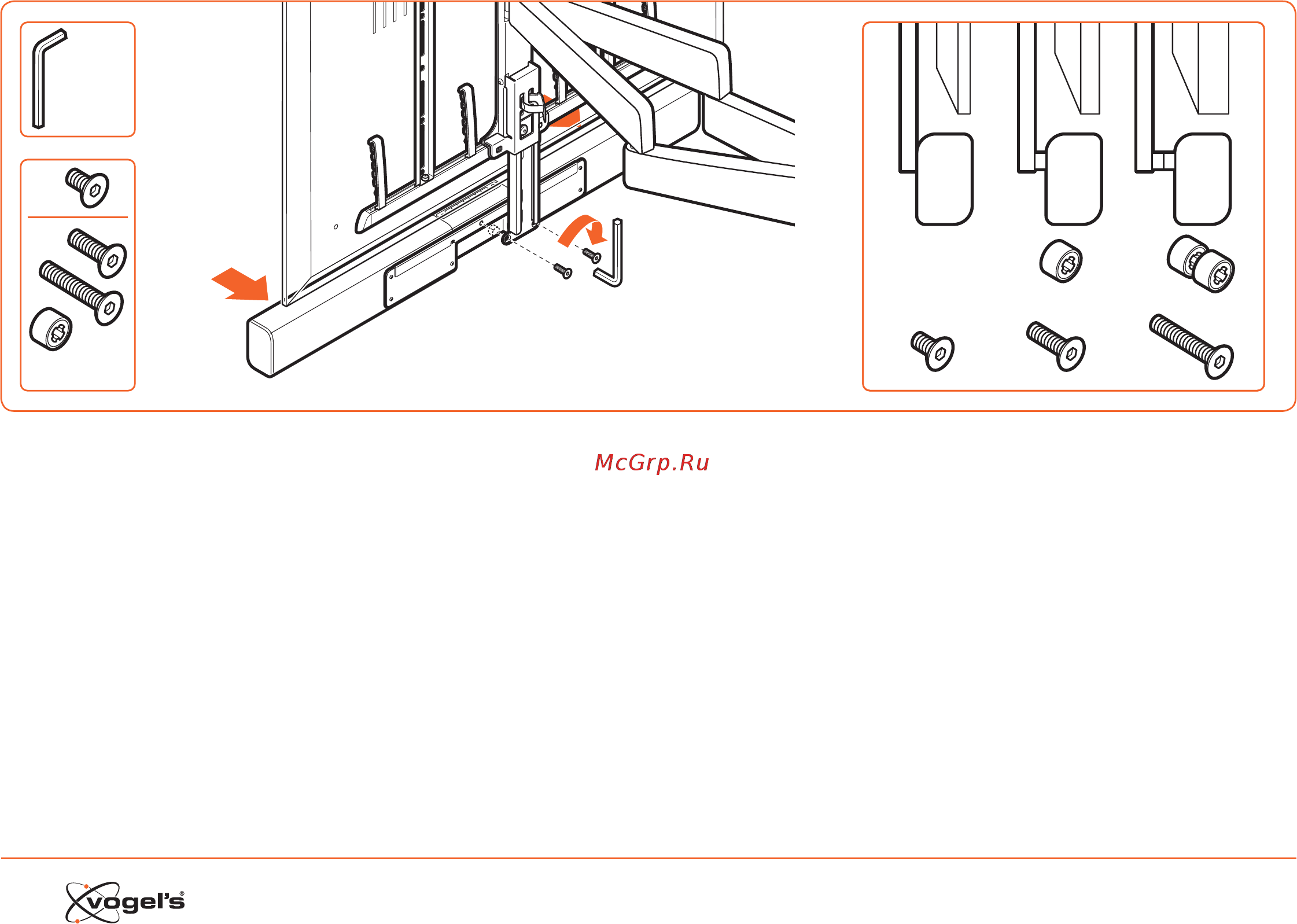

8.5 Tighten the screws (L) to attach the soundbar to the bracket.
DE
- Ziehen Sie die Schrauben (L) fe, um die Soundbar an der Halterung zu befeigen.
FR - Serrez les vis (L) pour fixer la barre de son sur le support.
NL - Draai de schroeven (L) va om de soundbar aan de beugel te beveigen.
ES - Apriete los tornillos (L) para enganchar la barra de sonido a la abrazadera.
IT - Stringere le viti (L) per fiare la barra audio alla aa.
PT - Aperte os parafusos (L) para fixar a barra de som ao suporte.
EL - Σφίξτε τις βίδες (L) για να στερεώσετε το soundbar στη βάση στήριξης.
SV - Dra åt skruvarna (L) så a soundbar sier fa i konsolen.
PL - Dokręcić śruby (L), aby przymocować liwę głośnikową do uchwytu.
RU - Затянуть винты (L), чтобы прикрепить звуковую панель к кронштейну.
CZE
- Utažením šroubů (L) připevněte tyčový reproduktor ke konzoly.
SK - Zatiahnite skrutky (L) na pripevnenie zvukového syému soundbar k držiaku.
HU - Húzza meg a csavarokat (L), hogy hozzáerősítse a front hangszórót a konzolhoz.
TR - Soundbar’ı askı aparatına bağlamak için vidaları (L) sıkın.
RO - Strângeţi şuruburile (L) pentru a fixa bara de sunet pe suport.
UK - Затягніть гвинт (L), щоб приєднати звукову панель до кронштейна.
BG - Затегнете винтове (L), за да закрепите саундбара към скобата.
JA -
ネジ(L)を締め、サウンドバーをブラケットに取り付ける。
ZH - 拧紧螺钉 (L) 将 soundbar 连接至托架。
L
K
Optional
L
L
L
L
K
Optional
no. 4
K
Optional Optional
