21

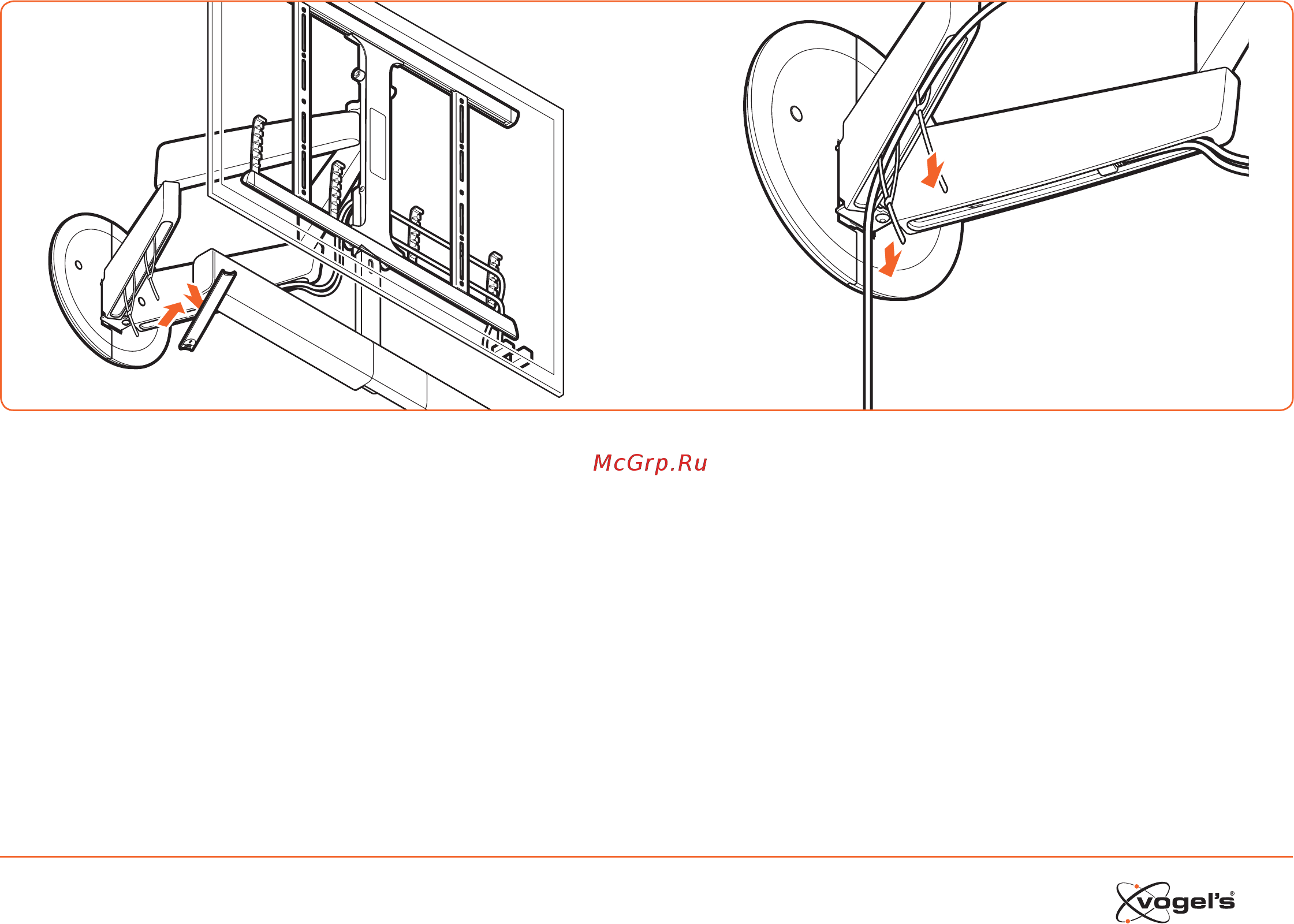

11.4 Guide your other cables through the cable ties (Z) in the left arm.
Do not tighten the cable ties yet!
DE - Führen Sie die anderen Kabel durch die Kabelbinder (Z) im linken Arm. Ziehen Sie die Kabelbinder noch nicht fe!
FR - Faites paer les autres câbles à travers les serre-câbles (Z) dans le bras gauche. Ne serrez pas encore ces derniers !
NL - Leid de overige kabels door de kabelbinders (Z) in de linkereun. Snoer de kabelrips nog niet va!
ES - Pase los demás cables a través de las bridas (Z) en el brazo izquierdo. ¡No apriete aún los sujetacables!
IT - Guidare gli altri cavi araverso le apposite fascee ringicavo (Z) nel braccio siniro. Aspeare a ringere le fascee
ringicavo!
PT - Pae os seus outros cabos pelas braçadeiras (Z) no braço esquerdo. Não aperte as braçadeiras ainda!
EL - Περάστε τα υπόλοιπα καλώδια μέσα από τα δεματικά καλωδίων (Z) στον αριστερό βραχίονα. Μην σφίξετε ακόμα τα δεματικά καλωδίων!
SV - Dra övriga kablarna genom buntbanden (Z) i väner arm. Dra inte åt buntbanden än!
PL - Przeprowadzić inne przewody przez opaski kablowe (Z) na lewym ramieniu. Jeszcze nie naciągaj przewodów!
RU - Пропустите другие кабели в кабельные стяжки (Z) в левой опоре кронштейна. Не затягивайте пока крепления!
CZE - Oatní kabely veďte skrz kabelové spony (Z) v levém rameni. Zatím poutka neutahujte!
SK - Oatné káble veďte cez káblové svorky (Z) na ľavom ramene. Sťahovacie prúžky zatiaľ neuťahujte!
HU - Az egyéb kábeleket a baloldali kábelkötegelőkön (Z) keresztül vezee át. Még ne húzza meg a kábelkötegelőket!
TR - Diğer kablolarınızı sol koldaki kablo kelepçelerinden (Z) geçirin. Kablo kelepçelerini bu aşamada sıkmayın!
RO - Ghidați celelalte cabluri prin brățările autoblocante (Z) în brațul âng. Deocamdată Nu rângeți brățările!
UK - Зафіксуйте інші кабелі за допомогою кабельного стягування (Z) в лівому кронштейні. Поки що не затягуйте хомути!
BG - Промушете другите кабели през кабелните връзки (Z) в лявото рамо. Не пристягайте кабелите все още!
JA - 他のケーブルを左のアームのケーブルタイ（Z）に通す。
こ の 時 点 で は ま だ ケ ー ブ ル タ イ を 締 め な い こ と！
ZH - 将其他线缆穿过左侧支撑臂内的扎带 (Z)。切勿拧紧电缆扎带！
X
11.3
Slide the covers (X) from both arms.
DE - Schieben Sie die Abdeckungen (X) von beiden
Armen.
FR - Faites pivoter les capots (X) des deux bras.
NL - Schuif de afdekkappen (X) van beide armen af.
ES - Quite las cubiertas (X) de los brazos deslizándolas.
IT - Far scivolare via i coperchi (X) da entrambi i bracci.
PT - Deslize as coberturas (X) de ambas as haes.
EL - Σύρετε τα καλύμματα (X) και στους δύο βραχίονες.
SV - Ta bort skydden (X) från båda armarna.
PL - Zsuń osłony (X) z obu ramion.
RU - Установите защитные панели (X) на оба рычага.
CZE - Vysuňte kryty (X) z obou ramen.
SK - Zosuňte kryty (X) z obidvoch ramien.
HU - Csúsztaa le mindkét karról a burkolatot (X).
TR - Kapakları (X) kollardan geçirin.
RO - Glisați capacele (X) de pe ambele brațe.
UK - Витягніть кришки (Х) з обох кронштейнів.
BG - Отстранете капаците (Х) от двете рамена.
JA -
両方のアームからカバー (X) をスライドする。
ZH - 滑动两个支撑臂上的盖板 (X) 并将盖板取下。
